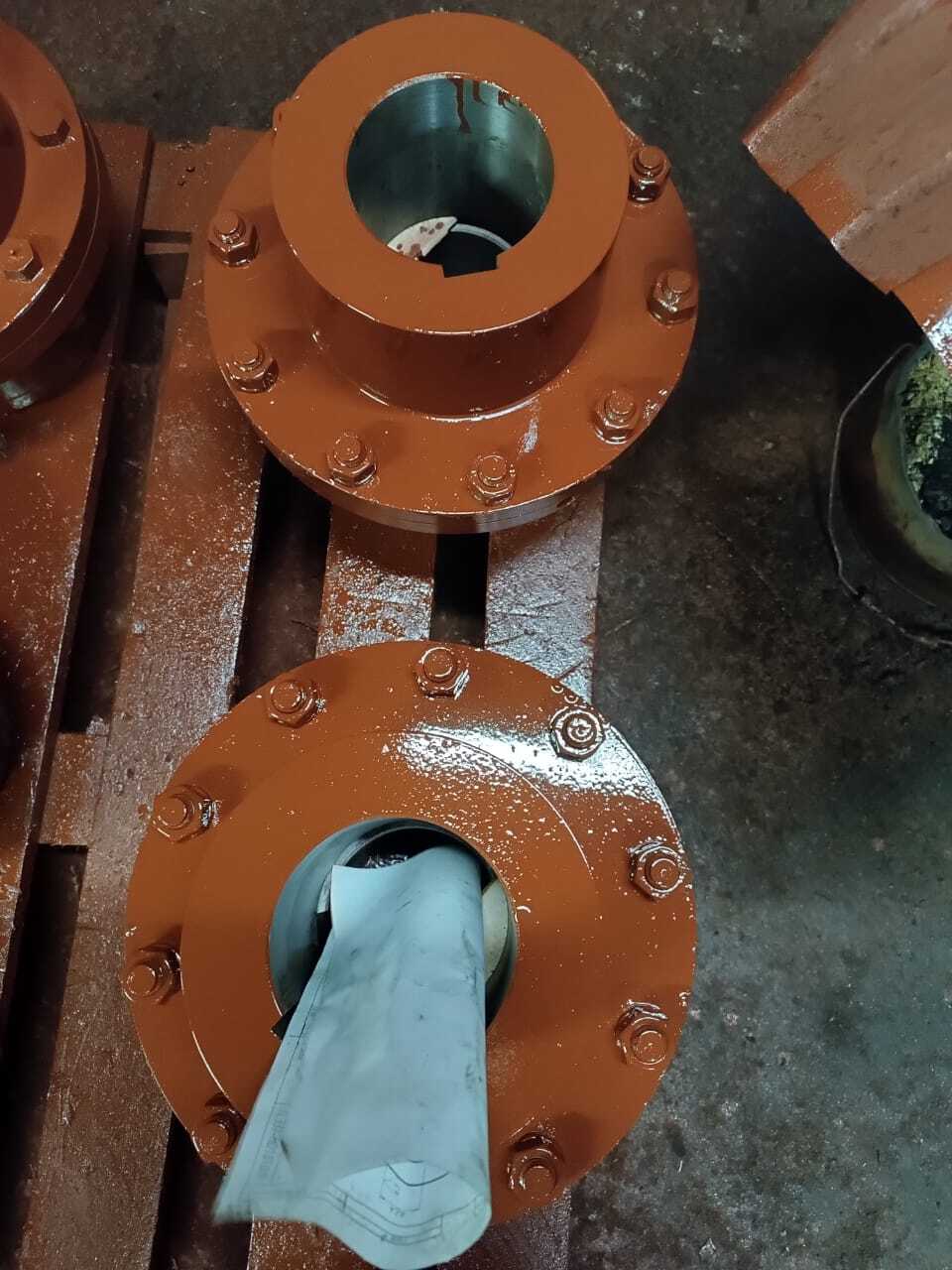

Для грамотного подбора зубчатой муфты типа МЗ важно учитывать целый комплекс факторов, влияющих на эксплуатационные характеристики механизма. Правильно подобранная муфта обеспечит длительный срок службы и надёжность системы передач. Вот ключевые аспекты, которые необходимо учесть при выборе зубчатой муфты:
Критерии подбора муфты зубчатой МЗ:
Передаваемый крутящий момент ($T_{max}$):
Основной критерий, определяемый условиями эксплуатации машины или механизма. Муфта должна выдерживать максимальные значения крутящего момента, возникающие в процессе работы. Важно учитывать пиковые нагрузки и возможные динамические воздействия.
Диаметр валов ($d$):
Необходимо определить диаметр каждого из соединяемых валов. Диаметры определяют размеры полумуфт и посадочные места.
Частота вращения валов ($n$, мин$^{-1}$):
Частота вращения влияет на скорость перемещения зубьев и соответственно на условия работы пары трения. Высокие скорости требуют повышенного внимания к качеству обработки поверхности и применению специальных покрытий.
Несоосность валов ($\Delta_{\alpha}$, $\Delta_r$, $\Delta_a$):
Угловое смещение ($\Delta_{\alpha}$) — изменение угла наклона валов относительно друг друга.
Радиальное смещение ($\Delta_r$) — смещение валов перпендикулярно общей оси.
Осевое смещение ($\Delta_a$) — продольное смещение валов вдоль общей оси.
Несоосность оказывает влияние на износ зубьев и срок службы муфты. Зубчатые муфты способны компенсировать небольшую несоосность, однако превышение допустимых значений может привести к ускоренному износу и поломке.
Условия окружающей среды:
Следует обратить внимание на рабочие условия: температура, наличие влаги, агрессивные среды, вибрация и удары. Это определяет необходимость применения определённых материалов и защитных покрытий.
Тип профиля зуба:
Профили зубьев бывают разными:
Прямозубые,
Косозубые,
Эвольвентные.
Материал изготовления:
Материал выбирается исходя из необходимой прочности, жесткости и способности противостоять коррозии. Часто применяют легированные стали с последующей термообработкой.
Система смазки:
Для увеличения срока службы зубчатых муфт применяют различные методы подачи смазки:
Масляная ванна,
Циркуляционное масло,
Жидкостная подача под давлением.
Этапы подбора муфты:
Определение технических характеристик механизма (момент, частота вращения, диаметры валов, требуемая мощность).
Расчёт несоосности валов и проверка соответствия допускаемых величин рекомендуемым производителем.
Выбор типа зубчатого зацепления (прямозубое, косозубое, эвольвентное).
Оценка условий эксплуатации и подбор соответствующего класса защиты (IP код) и вида антикоррозионного покрытия.
Рассмотрение способов установки и крепления муфты на валы.
Проверка совместимости выбранной муфты с существующими стандартами и рекомендациями производителей.
Итоги
Выбирая зубчатую муфту МЗ, необходимо провести тщательные расчеты и принять во внимание специфику применения конкретного механизма. Точный подбор позволит минимизировать риски преждевременного выхода из строя и значительно повысить производительность оборудования.
