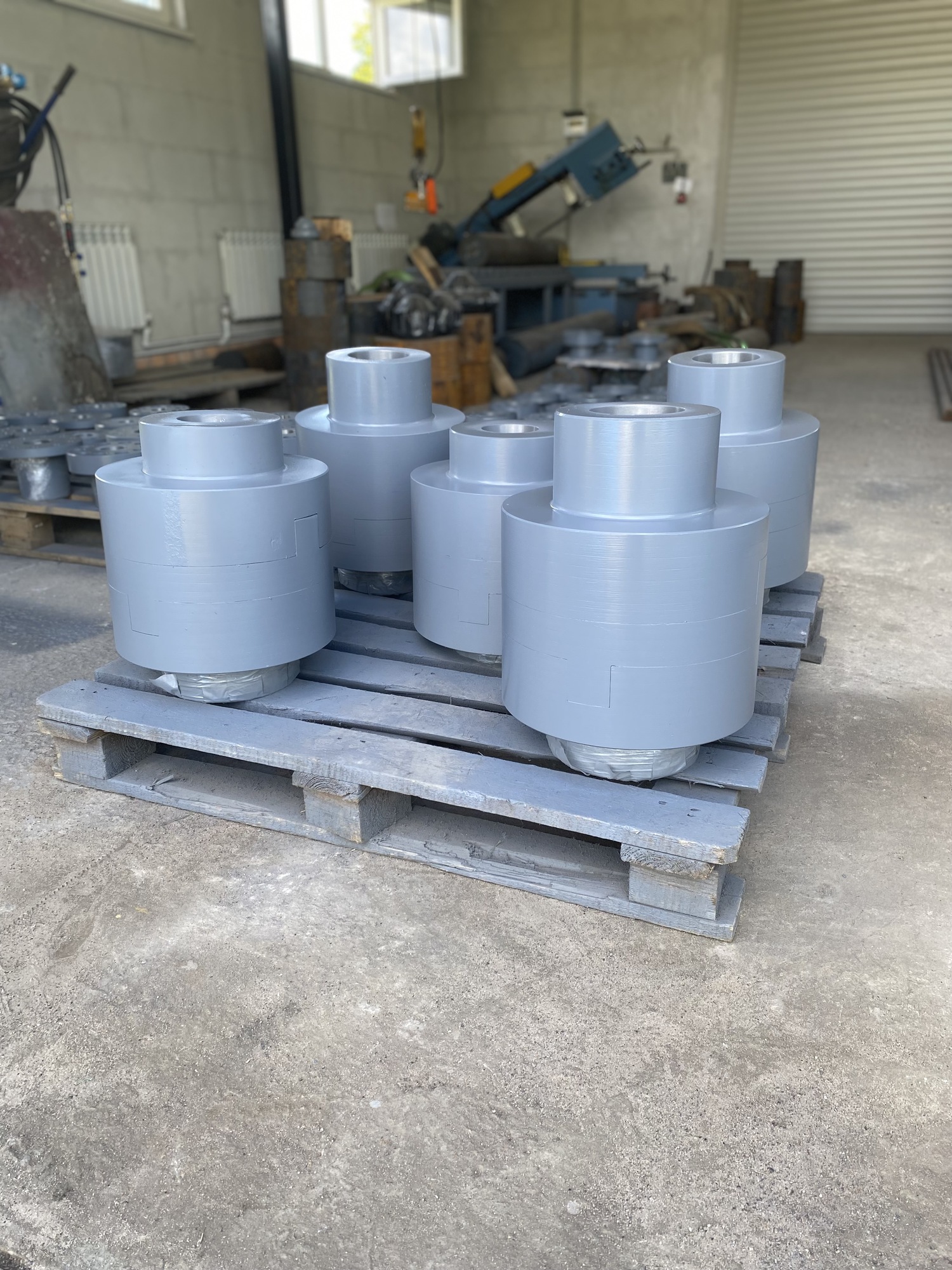

Кулачково-дисковая муфта типа КД используется для точного сопряжения двух валов, обеспечивая плавную передачу крутящего момента и компенсируя незначительные смещения осей валов. Рассмотрим подробнее её конструкцию и принцип работы.
▌ Конструкция и назначение компонентов
Основные составляющие устройства муфты КД:
1. Ведущий диск: устанавливается на ведущем валу и имеет выступающие кулачки (шпонки), предназначенные для сцепления с ведомым диском.
2. Ведомый диск: крепится на ведомом валу и также оснащен аналогичными шпонками, соответствующими ведущим кулачкам ведущего диска.
3. Компенсирующие пружины: предназначены для компенсации небольших смещений оси ведущего и ведомого валов, а также уменьшения ударных нагрузок при включении и выключении муфты.
4. Уплотнители: предотвращают попадание загрязнений внутрь муфты и утечку смазки.
5. Центрирующее кольцо: помогает обеспечить правильное положение дисков друг относительно друга и минимизирует радиальные нагрузки.
6. Шпонка: предназначена для надежного фиксирования ведущего и ведомого дисков на соответствующих валах.
7. Крышка: защищает внутренние механизмы муфты от внешних воздействий и загрязнения.
8. Подшипники скольжения: снижают трение и износ поверхностей деталей муфты при эксплуатации.
▌ Особенности конструкции и преимущества
- Возможность компенсировать небольшие угловые и осевые отклонения валов благодаря наличию пружин и специальной формы зубьев кулачков.
- Плавная передача крутящего момента обеспечивается гибкостью соединений и специальными материалами покрытия трущихся поверхностей.
- Высокая надежность и долговечность при правильной установке и обслуживании.
▌ Применение
Муфты типа КД широко используются в различных отраслях промышленности, включая машиностроение, станкостроение, транспорт и сельскохозяйственную технику, где требуется точное соединение валов с компенсацией возможных отклонений.
▌ Заключение
Конструкция кулачково-дисковой муфты позволяет эффективно передавать крутящий момент между двумя валами, обеспечивать компенсацию смещений и повышать общую надежность и срок службы механизмов. Правильный выбор и эксплуатация таких муфт способствуют повышению эффективности и надежности промышленного оборудования.
