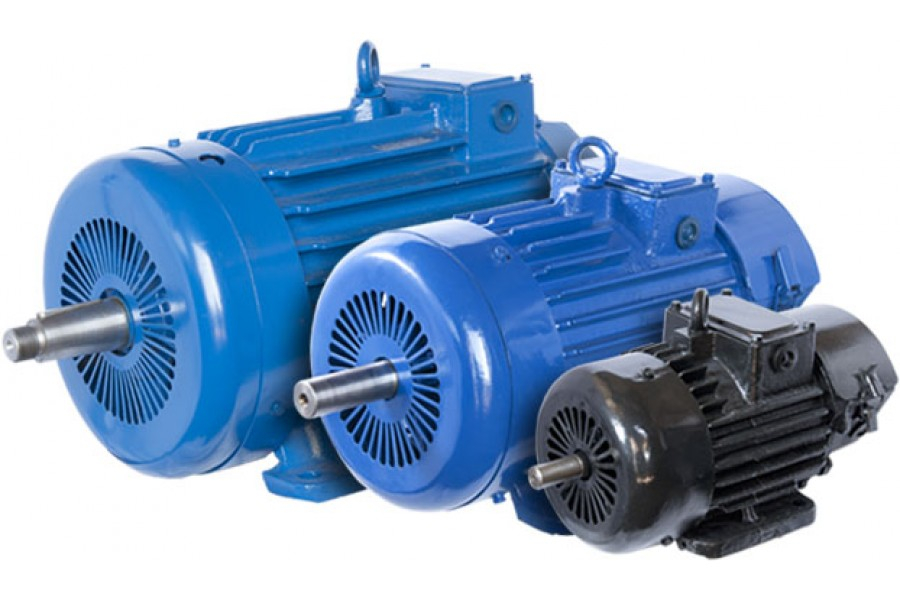

Электродвигатель 5МТН 111-6

дог.

Электродвигатель 5МТН 111‑6: основные характеристики

Общее описание
5МТН 111‑6 — трёхфазный асинхронный крановый электродвигатель с фазным ротором. Предназначен для:

электроприводов подъёмно‑транспортных механизмов (мостовые, козловые, башенные краны);
тельферов, талей и другого подъёмного оборудования;
металлургических агрегатов и механизмов с тяжёлыми условиями эксплуатации (частые пуски/остановки, реверсы, вибрации, перегрузки).

Работает от трёхфазной сети. Благодаря фазному ротору допускает плавное изменение частоты вращения вала в широких пределах.

Рассчитан на работу в режимах:

повторно‑кратковременном (S3) с ПВ = 40 %;
кратковременном (S2) — 30 или 60 минут.

Основные технические параметры

Мощность: $3, 5 кВт$ .
Номинальная частота вращения: $1000 об / мин$ (синхронная, число полюсов — 6).
Напряжение питания:
- $220 В$ (треугольник);
- $380 В$ (звезда).
Частота сети: $50 Гц$ (допускается $60 Гц$ ).
Номинальный ток статора:
- при $220 В$ : $16, 6 А$ ;
- при $380 В$ : $9, 6 А$ .
Ток ротора: $14, 7 А$ .
Напряжение ротора: $177 В$ .
Класс нагревостойкости изоляции: F (по ГОСТ 8865‑93).
КПД: $75%$ .
Коэффициент мощности (cos φ): $0, 73$ .
Номинальный крутящий момент: расчётное значение — около $33, 4 Н \cdot м$ .
Кратность максимального момента (М<sub>max</sub>/М<sub>ном</sub>): уточняется по документации производителя.
Масса: $108-109 кг$ .
Степень защиты: IP54 (по ГОСТ 17494‑87).
Климатическое исполнение: У1/У2 (по ГОСТ 15150‑69).
Метод охлаждения: IC411 (собственный вентилятор на валу).
Высота до центра вала: $112 мм$ .
Диаметр вала: цилиндрический, $32 мм$ .
Длина вала: $80 мм$ .
Габариты (без упаковки): $150 \times 231 \times 157 мм$ .

Конструктивные особенности

Корпус: чугун (прочность, вибростойкость, эффективный теплоотвод).
Клеммная коробка: стальная, герметичная.
Ротор: фазный, из прессованного металла.
Обмотка: медная.
Щёточный механизм: комплект металлографитовых щёток.
Подшипники: однорядные радиальные шариковые.
Вентилятор: из алюминиевого сплава.
Кожух: стальной.
Монтажное исполнение (по ГОСТ 2479‑79):
- IM1001 — на лапах, один конец вала;
- IM1081 — вертикальное исполнение (вал вниз);
- возможно исполнение IM1003 (на лапах, два конца вала).

Расшифровка обозначения

5МТН — серия крановых электродвигателей с нагревостойкостью класса F/H.
111 — условный габарит (первая цифра — габарит, вторая и третья — длина станины).
6 — число полюсов (определяет частоту вращения, ~1000 об/мин).

Области применения

мостовые, козловые, башенные краны;
подъёмно‑транспортное оборудование;
металлургические агрегаты;
общепромышленное оборудование с тяжёлыми режимами работы;
строительство, горнодобывающая и металлургическая промышленность, транспорт, сельское хозяйство.

Преимущества

универсальность по напряжению ( $220/380 В$ );
чугунный корпус — прочность и вибростойкость;
степень защиты IP54 — устойчивость к пыли и брызгам воды;
работа в разных режимах (S2, S3);
соответствие российским стандартам (ГОСТ);
простота обслуживания и доступность запчастей;
возможность плавного регулирования частоты вращения;
высокая стойкость к нагреву (класс F);
минимальная инерция ротора (быстрый разгон и торможение);
повышенная устойчивость к вибрациям и тряске.

Соответствие стандартам

ГОСТ 17494‑87 (степень защиты);
ГОСТ 8865‑93 (класс изоляции);
ГОСТ 2479‑79 (монтажное исполнение);
ГОСТ 52776‑2007 (режимы работы);
ГОСТ 20429 (способ охлаждения);
ГОСТ IEC 60034‑1‑2014 (напряжения и частоты);
ГОСТ 31606‑2 Newton (общие требования).

Условия эксплуатации

высота над уровнем моря — до 1000 м;
окружающая среда — невзрывоопасная, без токоведущей пыли, агрессивных газов и паров, разрушающих металлы и изоляцию;
запылённость — до $100 мг / м^{3}$ ;
диапазон температур — от $- 45^{\circ} C$ до $+ 40^{\circ} C$ ;
относительная влажность — не более 100 % при $+ 25^{\circ} C$ .

Гарантия

1 год с даты ввода в эксплуатацию при соблюдении условий эксплуатации и технического обслуживания (уточняется у производителя).
