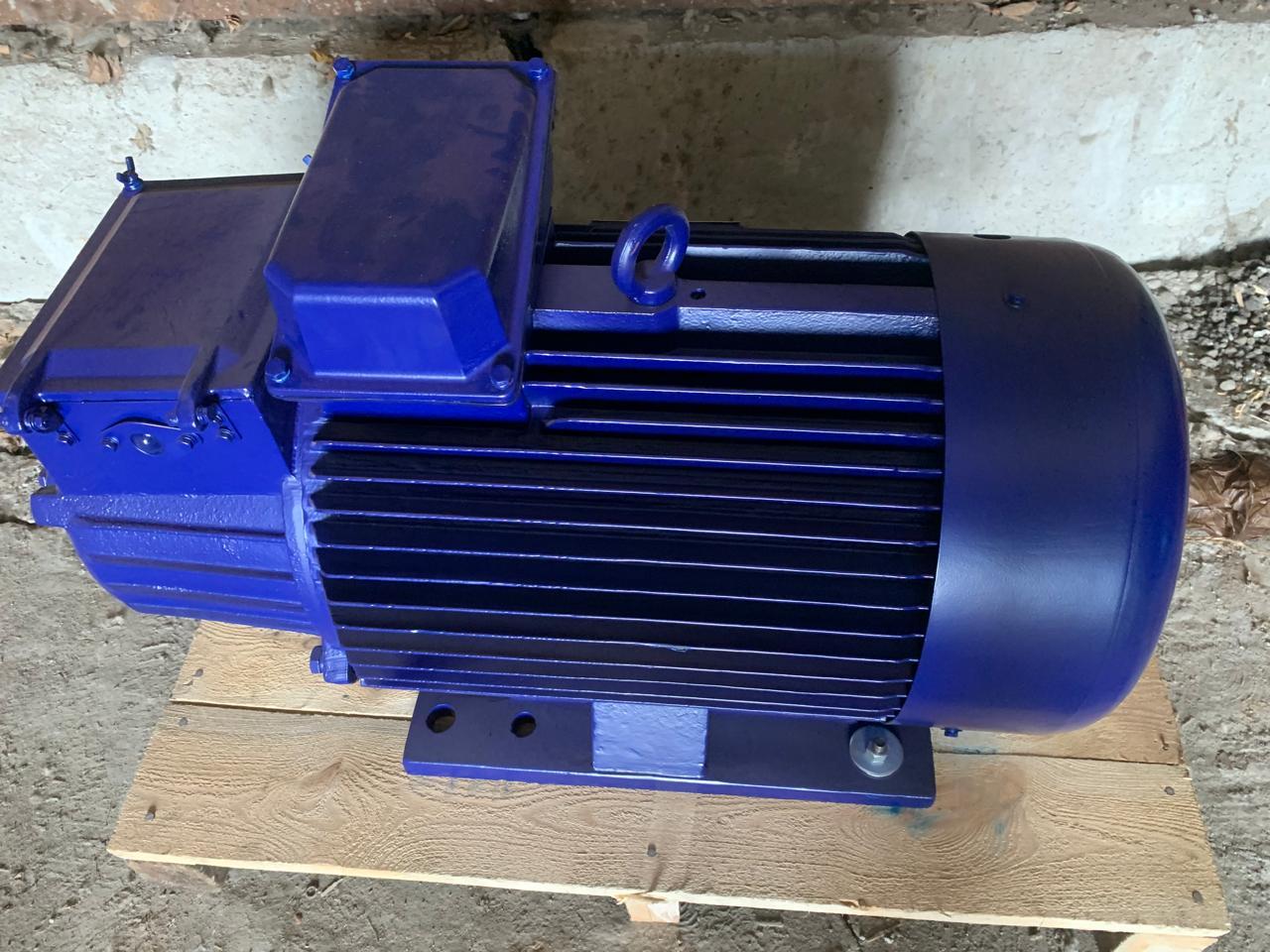

Электродвигатель MTF 411-6
Электродвигатель MTF 411‑6: описание и характеристики
Общее назначение
Асинхронный крановый электродвигатель с фазным ротором. Применяется в подъёмно‑транспортных и крановых механизмах:
-
мостовые, башенные, козловые, портальные краны;
-
лебёдки, тали и другие грузоподъёмные устройства;
-
механизмы с частыми пусками, реверсами, вибрациями и кратковременными перегрузками (в том числе для привода хода гусеничных кранов типа СКГ‑40/63, СКГ‑401, СКГ‑505).
Ключевые особенности
-
режим работы: S3 (повторно‑кратковременный, ПВ = 40 %);
-
питание: трёхфазная сеть переменного тока, 50 Гц;
-
напряжение: 220 В / 380 В / 660 В (в зависимости от схемы соединения обмоток);
-
степень защиты: IP54 (защита от пыли и брызг воды);
-
климатическое исполнение: У1 (возможны варианты УХЛ1, Т1, О1);
-
класс изоляции: F (термостойкость до 155 °C);
-
охлаждение: естественное воздушное с собственным вентилятором на валу (IC411);
-
монтаж: исполнения IM1001, IM1002, IM1003, IM1004 (на лапах, с одним или двумя концами вала).
Технические характеристики
-
номинальная мощность (при ПВ 40 %): 22 кВт;
-
номинальная частота вращения: 960 об/мин;
-
КПД: 86 %;
-
ток статора (при 380 В): 51 А;
-
ток ротора: 59 А;
-
напряжение между кольцами ротора: 246 В;
-
кратность максимального момента к номинальному (М<sub>max</sub>/М<sub>ном</sub>): 2,8;
-
коэффициент мощности (cos φ): 0,76;
-
момент инерции ротора (J<sub>р</sub>): 0,52 кг·м²;
-
масса: 302 кг;
-
высота оси вращения: 200 мм.
Габаритные и установочные размеры (для IM1001)
-
длина (L33): ≈ 1040 мм;
-
ширина (B10): ≈ 320 мм;
-
высота (H31): ≈ 500 мм;
-
диаметр вала (D1): 60 мм;
-
длина выступающего конца вала (L1): 140 мм;
-
расстояние между отверстиями крепления (B11): 400 мм.
Примерные общие габариты (Ш × В × Г): 320 × 500 × 1040 мм.
Расшифровка обозначения
-
MT — серия краново‑металлургических двигателей;
-
F — класс нагревостойкости изоляции (F = 155 °C);
-
4 — условное обозначение габарита диаметра статора;
-
1 — модернизация двигателя;
-
1 — условное обозначение длины сердечника статора;
-
6 — число полюсов.
Преимущества
-
высокая механическая прочность и надёжность конструкции;
-
термостойкость изоляционных материалов (класс F);
-
устойчивость к вибрациям, ударам и кратковременным перегрузкам;
-
защита от пыли и влаги (IP54);
-
возможность работы в повторно‑кратковременном режиме (ПВ 40 %);
-
соответствие ГОСТам и ТУ.
Применение
-
подъёмные механизмы кранов всех типов;
-
приводы хода гусеничных кранов;
-
общепромышленные механизмы с повторно‑кратковременным режимом работы;
-
оборудование в горнодобывающей, металлургической и строительной отраслях.
Дополнительно
-
гарантия: уточняйте у производителя/поставщика;
-
поставляется с технической документацией и сертификатами соответствия;
-
возможны модификации под особые требования заказчика (напряжение, монтажное исполнение).
