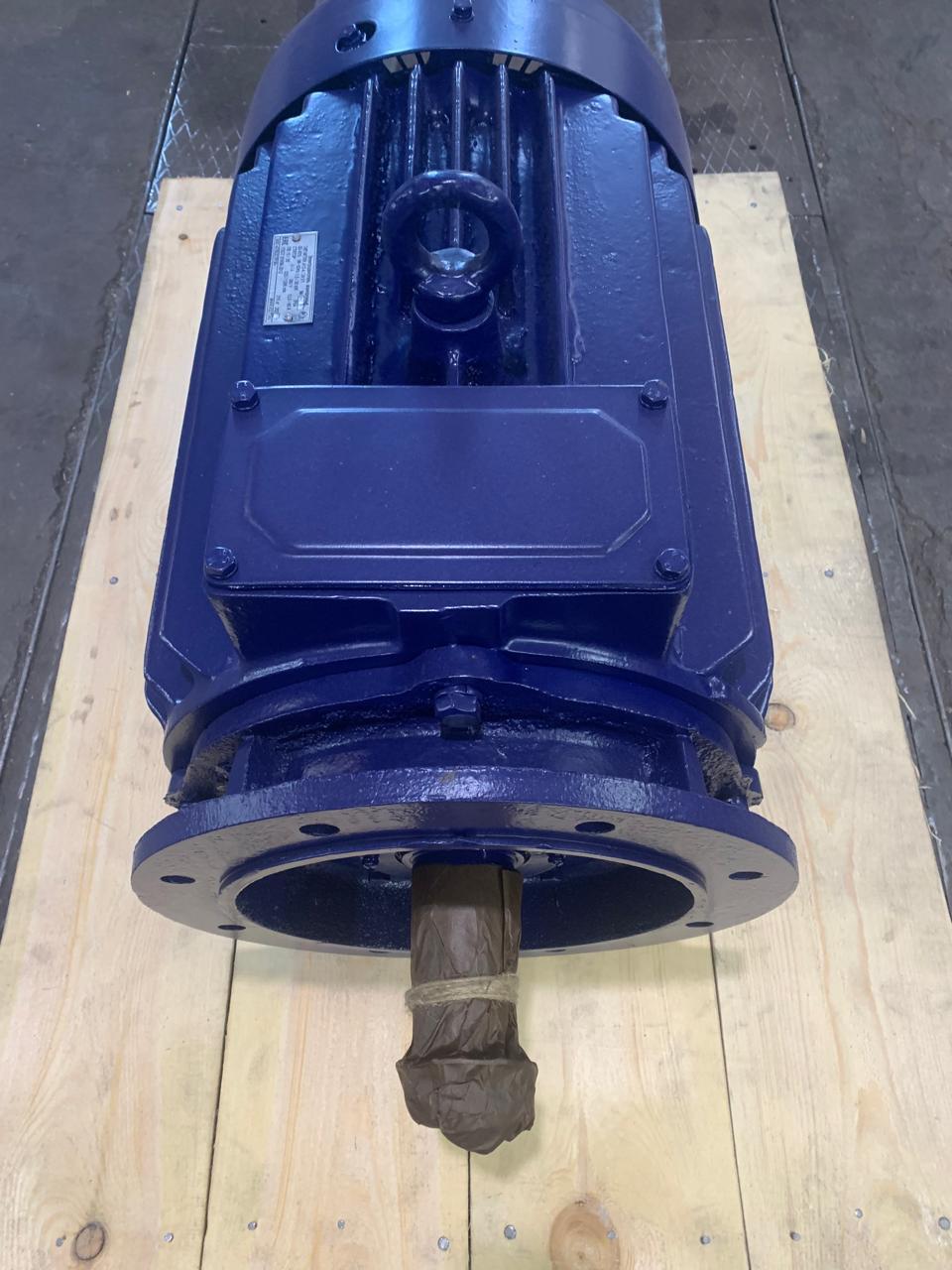

Электродвигатель МТКН 412-4/24

дог.

Купить

Купить в 1 клик

Электродвигатель МТКН 412‑4/24: технические характеристики и особенности

Общее назначение
Асинхронный крановый электродвигатель с короткозамкнутым ротором, предназначенный для работы в повторно‑кратковременном режиме (S3) от сети переменного тока (50 Гц). Применяется в:

подъёмно‑транспортных механизмах (краны, тельферы, лебёдки);
металлургических агрегатах и оборудовании;
строительных машинах и механизмах;
иных индустриальных установках с частыми пусками, реверсами и перегрузками.

Ключевые преимущества

двухскоростное исполнение (4 и 24 полюса);
повышенная термостойкость (класс изоляции Н);
защита от пыли и влаги (IP54 или IP55);
устойчивость к вибрациям и ударным нагрузкам;
совместимость с промышленными сетями 50 Гц;
возможность работы в тяжёлых условиях эксплуатации.

Основные параметры

Мощность: $30 кВт$ (при высокой скорости), $1, 5 кВт$ (при низкой скорости).
Частота вращения:
- на 4 полюсах: $1420 об / мин$ ;
- на 24 полюсах: $220 об / мин$ .
Напряжение питания: $220/380 В$ (трёхфазная сеть, возможны варианты до $660 В$ ).
Ток статора:
- при $1420 об / мин$ : $14 А$ ;
- при $220 об / мин$ : $63 А$ .
КПД:
- на высокой скорости: $83, 5 %$ ;
- на низкой скорости: $28, 2 %$ .
Коэффициент мощности ( $cos φ$ ): зависит от режима.
Кратность максимального момента к номинальному ( $M_{макс} / M_{ном}$ ):
- на 4 полюсах: $2, 6$ ;
- на 24 полюсах: $2, 96$ .
Класс нагревостойкости изоляции: Н (до 180\,^\circ\text{C}).

Конструктивные особенности

Тип ротора: короткозамкнутый.
Высота оси вращения: $225 мм$ .
Монтажное исполнение: IM1001, IM1002, IM1004 (на лапах, возможны разные варианты крепления вала).
Степень защиты: IP54 или IP55 (защита от пыли и брызг воды).
Климатическое исполнение: У1 (умеренный климат, эксплуатация на открытом воздухе или под навесом).
Корпус: чугунный, упрочнённый.
Система охлаждения: естественное воздушное (IC410) или с крыльчаткой (IC411).
Дополнительные элементы:
- стальная клеммная коробка;
- датчики контроля температуры обмотки;
- маслёнка для смазки подшипников.
Стандарт: соответствует ГОСТ 2479‑79, ГОСТ 31606‑2012, ГОСТ IEC 60034‑1‑2014.

Габариты и вес

Масса: $300 - 320 кг$ (зависит от исполнения).
Основные размеры:
- длина двигателя: $998 мм$ ;
- высота корпуса: $540 мм$ ;
- ширина корпуса: $412 мм$ ;
- диаметр вала: уточняется по исполнению (конический или цилиндрический);
- расстояние между отверстиями лап: уточняется по монтажу.

Расшифровка обозначения

МТ — серия электродвигателя;
К — короткозамкнутый ротор;
Н — класс нагревостойкости изоляции (Н, температурный индекс 180\,^\circ\text{C});
412 — габарит (условный номер, включающий высоту оси и длину сердечника);
4/24 — число полюсов (два режима работы: 4 и 24 полюса, соответствующие разным скоростям вращения).

Дополнительно

Режим работы: S3 (повторно‑кратковременный, ПВ = 40 %).
Гарантия: 1–3 года (в зависимости от производителя).
По запросу возможны исполнения с иными параметрами (напряжение, монтажное исполнение, система охлаждения, датчики и др.).
Для задач с плавной регулировкой частоты вращения рекомендуется рассмотреть аналоги с фазным ротором или частотные приводы.
Является аналогом серий: MTF(MTKF), МТМ(МТКМ), 4МТН(4МТКН), 5МТН(5МТКН), ДМТF(ДМТKF), AMTF(AMTKF).
