ДАЗО4-450Х-8У1

дог.

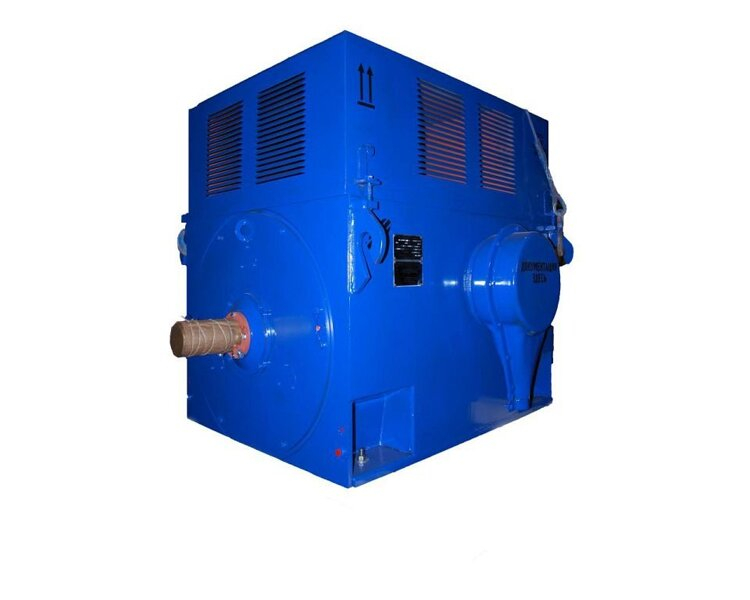

Электродвигатель ДАЗО4‑450Х‑8У1: технические характеристики и описание

ДАЗО4‑450Х‑8У1 — асинхронный высоковольтный трёхфазный электродвигатель с короткозамкнутым ротором. Предназначен для привода промышленных механизмов, не требующих регулирования частоты вращения: насосов, вентиляторов, дымососов, компрессоров и др.

Основные параметры

Тип: асинхронный трёхфазный двигатель с короткозамкнутым ротором.
Серия: ДАЗО4.
Мощность номинальная: $315 кВт$ .
Напряжение питания: $6000 В$ (трёхфазная сеть).
Частота сети: $50 Гц$ .
Синхронная частота вращения: $750 об / мин$ .
Фактическая частота вращения (номинальная): $750 об / мин$ (уточняется по документации производителя).
КПД при номинальной нагрузке: $93, 4%$ .
Коэффициент мощности (cos φ): $0, 80$ .
Кратность максимального момента (M<sub>макс</sub>/M<sub>ном</sub>): $2, 4$ .
Число полюсов: 8.
Высота оси вращения: $450 мм$ .
Масса: $2870 кг$ .

Конструктивные особенности

Монтажное исполнение: IM 1001 (горизонтальное на лапах, с цилиндрическим рабочим концом вала по ГОСТ 12080).
Степень защиты:
- двигателя — IP 23 или IP 54 (в зависимости от исполнения);
- коробки выводов — уточняется по комплектации.
Система охлаждения: IC0161 (воздушная, комбинированная: внутренняя вентиляция + внешний обдув).
Подшипники: качения с пластичной смазкой (тип уточняется по документации производителя).
Направление вращения: правое и левое (смена направления — только из состояния покоя).
Климатическое исполнение: У1 (умеренный климат; допускается эксплуатация в закрытых помещениях с естественной вентиляцией).
Класс нагревостойкости изоляции: F (с температурным использованием по классу B; изоляция типа «Монолит‑2»).
Конструкция ротора: короткозамкнутый тип «беличья клетка» с алюминиевой сварной обмоткой (более надёжная и ремонтопригодная по сравнению с литой).
Схема соединения фаз обмотки: звезда или треугольник (переключение перемычками без демонтажа корпуса коробки выводов).
Количество выводных концов обмотки статора: 6 (в коробке выводов с силовыми проходными зажимами).
Дополнительные опции:
- возможность изготовления с коробкой выводов статора слева;
- исполнение на напряжение $3000 В$ , $6300 В$ или $6600 В$ ;
- работа на частоте сети $60 Гц$ ;
- встроенные электронагреватели.

Эксплуатационные параметры

Режим работы: S1 (продолжительный).
Допустимое число пусков:
- до $500$ пусков в год (в течение гарантийного срока);
- всего до $10000$ пусков за срок службы.
Пусковые условия:
- прямой пуск при номинальном напряжении;
- допускается пуск при снижении напряжения до $0, 8 U_{ном}$ ;
- два пуска подряд из холодного состояния или один пуск из горячего состояния;
- интервал между пусками — не менее $3$ часов.
Соединение с механизмом: упругая муфта (по согласованию возможны иные варианты).
Диапазон рабочих температур окружающей среды: уточняется по климатическому исполнению (для У1 — умеренный климат).
Максимальная высота над уровнем моря: $1000 м$ .
Допустимая запылённость воздуха: не более $10 мг / м^{3}$ (при условии периодической очистки воздухоохладителя).
Отклонения параметров сети:
- напряжение: от $- 5%$ до $+ 10%$ от номинального;
- частота: $\pm 2%$ от номинальной (по ГОСТ 28173).

Контроль и защита

Термоконтроль:
- встроенные первичные датчики температуры обмотки статора;
- датчики температуры подшипников (могут использоваться в системе технологических защит);
- возможность подключения дополнительных датчиков (по согласованию).
Опциональные системы мониторинга:
- многоканальный измерительный контроллер для отображения СКЗ вибростойкости;
- измерение температуры статора и подшипников;
- выдача предупредительной и аварийной сигнализации;
- мониторинг измеряемых параметров в реальном времени.

Габариты и установочные размеры (ориентировочные, уточняются по чертежам производителя)

Длина ( $l_{30}$ ): $1925 мм$ .
Ширина ( $b_{30}$ ): $1420 мм$ .
Высота ( $h_{31}$ ): $1475 мм$ .
Диаметр вала ( $d$ ): $110 мм$ (по ГОСТ 12080).
Прочие размеры: в соответствии с исполнением IM 1001 и требованиями ГОСТ.

Особенности конструкции и преимущества

Надёжность изоляции (класс F с температурным использованием по классу B) обеспечивает ресурс работы до 20 лет.
Алюминиевая сварная обмотка ротора (вместо литой):
- повышенная надёжность и ремонтопригодность;
- увеличенное сечение стержней — снижение нагрева.
Усовершенствованная система вентиляции и охлаждения:
- вентилятор наружного обдува меньшего диаметра, но большей длины;
- изменённая конфигурация лопаток вентилятора;
- новый кожух для увеличения объёма пропускаемого хладагента.
- результат: оптимальный нагрев активных частей, отсутствие местных перегревов, снижение шума, рост КПД и срока службы.
Удобная коробка выводов:
- 6 силовых проходных зажимов;
- переключение схемы соединения «звезда/треугольник» перемычками без демонтажа корпуса.
Сниженный уровень вибрации:
- усиленная жёсткость станины;
- утолщённые лапы;
- усовершенствованные рёбра жёсткости.
Эффективная система пополнения и сброса смазки:
- замена смазки без демонтажа и разборки двигателя.
Унификация серии ДАЗО4:
- совместимость с типовыми монтажными узлами;
- возможность перехода от IP 23 к IP 54 (и наоборот) с минимальными затратами.
Сейсмостойкость: допускается применение на атомных электростанциях.
Гибкость комплектации: возможность заказа с дополнительными опциями (напряжение, частота, нагреватели и др.).

Области применения

промышленные насосы;
вентиляционные установки, дымососы, воздуходувки;
компрессоры;
механизмы собственных нужд тепловых и атомных электростанций;
оборудование горнодобывающей, цементной, химической промышленности;
конвейеры, дробилки, питатели;
другое оборудование с тяжёлыми условиями пуска, не требующее регулирования частоты вращения.

Сертификация и стандарты

Соответствие ГОСТ.
Климатическое исполнение У1 по ГОСТ 15150‑69.
Степень защиты:
- IP 23 или IP 54 (двигатель) по ГОСТ 14254;
- коробка выводов — в соответствии с комплектацией.
Система охлаждения IC0161 в соответствии с международными стандартами.
Группа условий эксплуатации М6 (выдерживает вибрационные нагрузки степени жёсткости 5 в диапазоне частот $1 - 100 Гц$ , максимальное ускорение — $1 g$ ).
Режим работы S1 (продолжительный) по ГОСТ 28173.
Производство сертифицировано по стандарту ISO 9001.
