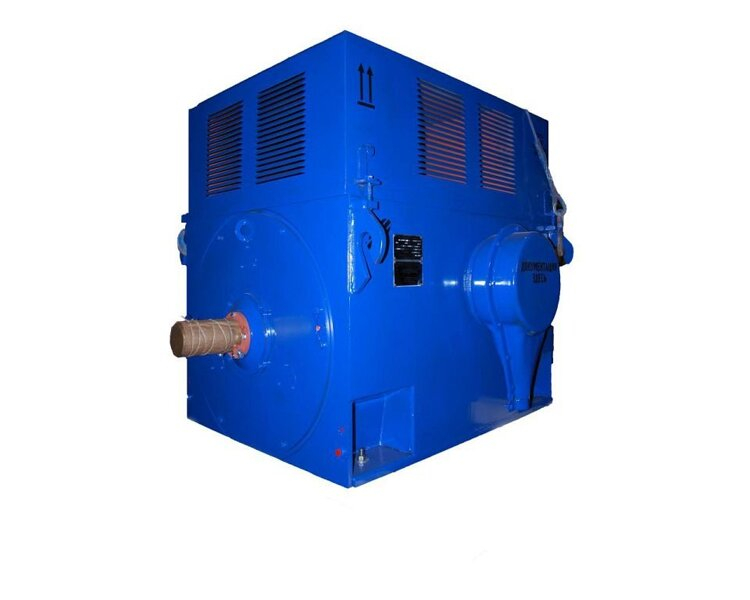

Электродвигатель ДАЗО4‑450У‑10У1: технические характеристики и описание

ДАЗО4‑450У‑10У1 — асинхронный высоковольтный трёхфазный электродвигатель с короткозамкнутым ротором. Предназначен для привода промышленных механизмов, не требующих регулирования частоты вращения: насосов, вентиляторов, дымососов, компрессоров, конвейеров и др.

Основные параметры

Тип: асинхронный трёхфазный двигатель с короткозамкнутым ротором.
Мощность номинальная: $315 кВт$ .
Напряжение питания: $6000 В$ (трёхфазная сеть).
Частота сети: $50 Гц$ .
Синхронная частота вращения: $600 об / мин$ .
Фактическая частота вращения (номинальная): $600 об / мин$ (уточняется по документации производителя).
КПД при номинальной нагрузке: $93, 0%$ .
Коэффициент мощности (cos φ): $0, 80$ .
Кратность максимального момента (Mмакс/Mном): $2, 3$ .
Кратность пускового момента (Mп/Mном): $1, 3$ .
Кратность пускового тока (Iп/Iном): $6, 0$ .
Ток статора: $41, 5 А$ .
Число полюсов: 10.

Конструктивные особенности

Высота оси вращения: $450 мм$ .
Монтажное исполнение: IM 1001 (горизонтальное на лапах, с цилиндрическим рабочим концом вала по ГОСТ 12080).
Степень защиты:
- двигателя — IP 54;
- коробки выводов — IP 55;
- наружного вентилятора — IP 21.
Система охлаждения: ICA01A61 (воздушная, комбинированная: внутренняя вентиляция за счёт крыльчатки на оси ротора + внешний обдув).
Подшипники: качения с пластичной смазкой (тип уточняется по документации производителя).
Направление вращения: правое и левое (смена направления — только из состояния покоя).
Климатическое исполнение: У1 (умеренный климат; допускается эксплуатация на открытом воздухе без дополнительных ограждающих конструкций).
Класс нагревостойкости изоляции: F (с температурным использованием по классу B; изоляция типа «Монолит‑2»).
Конструкция ротора: короткозамкнутый тип «беличья клетка» с усиленной конструкцией (аргонодуговая сварка).
Схема соединения фаз обмотки: звезда.
Количество выводных концов обмотки статора: 6 (закреплены на четырёх изоляторах в коробке выводов).

Эксплуатационные параметры

Режим работы: S1 (продолжительный).
Допустимое число пусков:
- до $500$ пусков в год (в течение гарантийного срока);
- всего до $10000$ пусков за срок службы.
Пусковые условия:
- прямой пуск при номинальном напряжении;
- допускается пуск при снижении напряжения до $0, 8 U_{ном}$ ;
- два пуска подряд из холодного состояния или один пуск из горячего состояния;
- интервал между пусками — не менее $3$ часов.
Соединение с механизмом: упругая муфта (допустимы также зубчатая муфта и другие варианты — по согласованию).
Диапазон рабочих температур окружающей среды: от $- 40^{\circ} C$ до $+ 40^{\circ} C$ (для исполнения У1).
Допустимая влажность: среда не должна содержать токоведущей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Максимальная высота над уровнем моря: $1000 м$ .
Допустимая запылённость воздуха: не более $10 мг / м^{3}$ (при условии периодической очистки воздухоохладителя).
Отклонения параметров сети:
- напряжение: от $- 5%$ до $+ 10%$ от номинального;
- частота: $\pm 2%$ от номинальной (по ГОСТ 28173).

Контроль и защита

Термоконтроль:
- термопреобразователи сопротивления в пазах статора (контроль температуры обмотки и сердечника);
- датчики в подшипниковых узлах (тип ТСМ/ТСП).
Возможность установки датчиков контроля вибрации: опционально (по согласованию с заказчиком).

Габариты и масса

Масса: $3100 кг$ .
Основные установочные и габаритные размеры (ориентировочные, уточняются по чертежам производителя):
- длина ( $l_{30}$ ) — $1925 мм$ ;
- ширина ( $b_{30}$ ) — $1420 мм$ ;
- высота ( $h_{31}$ ) — $1475 мм$ ;
- диаметр вала ( $d$ ) — $110 мм$ (уточняется по ГОСТ 12080);
- прочие размеры — в соответствии с исполнением IM 1001 и требованиями ГОСТ.

Особенности конструкции и преимущества

Надёжность изоляции: класс F с температурным использованием по классу B обеспечивает ресурс работы до 20 лет (изоляция «Монолит‑2»).
Удобство обслуживания: замена смазки подшипников без разборки двигателя.
Гибкость подключения: 6 выводных концов провода обмотки статора закреплены на 4 изоляторах.
Эффективное охлаждение: комбинированная система (внутренняя вентиляция + внешний обдув) обеспечивает стабильную работу при тяжёлых режимах.
Универсальность направления вращения: право‑ и левостороннее вращение (переключение только в состоянии покоя).
Совместимость с системами автоматики: выводы для подключения датчиков температуры и вибрации.
Усовершенствованная конструкция ротора: усиленная «беличья клетка» (аргонодуговая сварка) повышает стойкость к ударным нагрузкам.
Защита от перегрузок: встроенная температурная защита предотвращает перегрев обмотки и преждевременный износ подшипников.
Прочность конструкции: возможность работы в условиях повышенной запылённости (при регулярной очистке воздухоохладителя).
Унификация серии ДАЗО4: совместимость с типовыми монтажными узлами и системами охлаждения.
Сейсмостойкость: допускается применение на атомных электростанциях.
Адаптированность к условиям умеренного климата: исполнение У1 предусматривает эксплуатацию на открытом воздухе без дополнительных ограждений.

Области применения

промышленные насосы;
вентиляторы и дымососы;
тягодутьевые механизмы с тяжёлыми условиями пуска;
компрессоры;
конвейеры;
оборудование металлургической, горнодобывающей, цементной промышленности;
машиностроение;
химическая промышленность;
системы вентиляции и кондиционирования;
другое оборудование с тяжёлыми условиями пуска, не требующее регулирования частоты вращения.

Сертификация и стандарты

Соответствие ГОСТ.
Климатическое исполнение У1 по ГОСТ 15150‑69.
Степень защиты:
- IP 54 (двигатель) по ГОСТ 14254;
- IP 55 (коробка выводов) по ГОСТ 14254;
- IP 21 (вентилятор) по ГОСТ IEC 60034‑5‑2011.
Группа условий эксплуатации М6 (выдерживает вибрационные нагрузки степени жёсткости 5 в диапазоне частот $1 - 100 Гц$ , максимальное ускорение — $1 g$ ).
Режим работы S1 (продолжительный) по ГОСТ 28173.
Производство сертифицировано по стандарту ISO 9001.
