ДАЗО4-450У-12У1

дог.

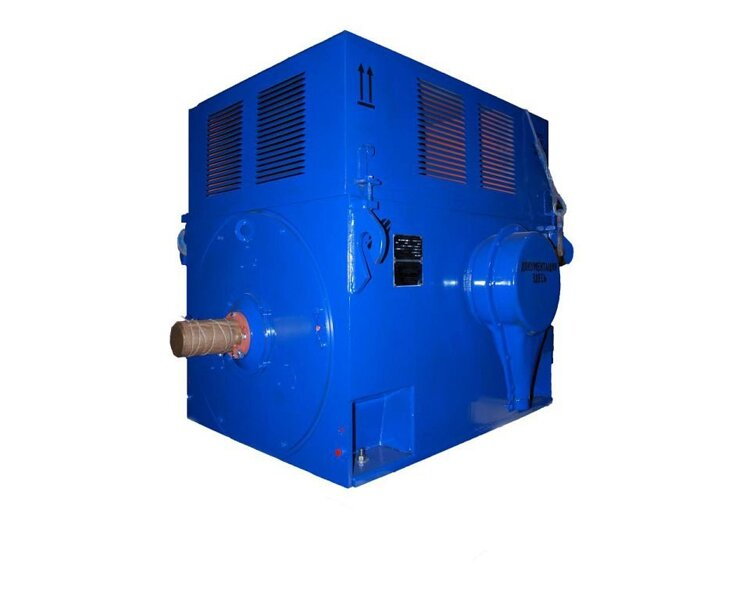

Электродвигатель ДАЗО4‑450У‑12У1: технические характеристики и описание

ДАЗО4‑450У‑12У1 — асинхронный высоковольтный трёхфазный электродвигатель с короткозамкнутым ротором. Предназначен для привода промышленных механизмов, не требующих регулирования частоты вращения: насосов, вентиляторов, дымососов, воздуходувок, а также различных механизмов на атомных и тепловых электростанциях.

Основные параметры

Тип: асинхронный трёхфазный двигатель с короткозамкнутым ротором.
Мощность номинальная: $250 кВт$ .
Напряжение питания: $6000 В$ (трёхфазная сеть).
Рабочий диапазон напряжений: $4800 - 6300 В$ .
Частота сети: $50 Гц$ ( $\pm 2%$ ).
Синхронная частота вращения: $500 об / мин$ .
Фактическая частота вращения (номинальная): $500 об / мин$ (уточняется по документации производителя).
КПД при номинальной нагрузке: $92, 2%$ .
Коэффициент мощности (cos φ): $0, 75$ .
Кратность максимального момента (Mмакс/Mном): $2, 3$ .
Кратность пускового момента (Mп/Mном): $1, 3$ .
Кратность пускового тока (Iп/Iном): $5, 5$ .
Ток статора: $35, 0 А$ .
Момент инерции ротора: $52 кг \cdot м^{2}$ .
Максимальный допустимый маховый момент механизма (GD2): $7600 кг \cdot м^{2}$ .
Число полюсов: 12.

Конструктивные особенности

Высота оси вращения: $450 мм$ .
Монтажное исполнение: IM 1001 (горизонтальное на лапах, с двумя подшипниковыми щитами, с одним свободным концом вала).
Степень защиты:
- корпуса и коробки выводов — IP 54;
- кожуха наружного вентилятора — IP 21.
Система охлаждения: ICA01A61 (воздушная, комбинированная: внутренняя вентиляция за счёт крыльчатки на оси ротора + внешний обдув).
Подшипники: качения с пластичной смазкой.
Контроль температуры подшипников: термопреобразователи сопротивления.
Направление вращения: правое и левое (смена направления — только после полной остановки двигателя).
Климатическое исполнение: У1 (умеренный климат; допускается эксплуатация на открытом воздухе без дополнительных ограждающих конструкций).
Класс нагревостойкости изоляции: F.
Конструкция ротора: литая обмотка короткозамкнутого типа.
Схема соединения фаз обмотки: звезда.
Количество выводных концов обмотки статора: 6 (усовершенствованная конструкция крепления).

Эксплуатационные параметры

Режим работы: S1 (продолжительный).
Допустимое число пусков:
- до $500$ пусков в год (в течение гарантийного срока);
- всего до $10000$ пусков за срок службы.
Пусковые условия:
- прямой пуск при номинальном напряжении;
- допускается пуск при снижении напряжения до $0, 8 U_{ном}$ ;
- два пуска подряд из холодного состояния или один пуск из горячего состояния;
- интервал между пусками — не менее $3$ часов.
Соединение с механизмом: упругая муфта.
Диапазон рабочих температур окружающей среды: от $- 40^{\circ} C$ до $+ 40^{\circ} C$ (для исполнения У1).
Максимальная высота над уровнем моря: $1000 м$ .
Допустимая запылённость воздуха: не более $10 мг / м^{3}$ (при условии периодической очистки воздухоохладителя).
Отклонения параметров сети:
- напряжение: от $- 5%$ до $+ 10%$ от номинального;
- частота: $\pm 2%$ от номинальной (по ГОСТ 28173).

Контроль и защита

Термоконтроль:
- термопреобразователи сопротивления для контроля температуры подшипников;
- возможность подключения дополнительных датчиков (по согласованию).
Опциональные системы мониторинга:
- многоканальный измерительный контроллер (МИК‑3Т2В) для отображения СКЗ вибростойкости;
- измерение температуры статора и подшипников;
- выдача предупредительной и аварийной сигнализации;
- мониторинг измеряемых параметров в реальном времени.

Габариты и масса

Масса: $3120 кг$ .
Основные габаритные размеры (Д × В × Ш): $1925 \times 1480 \times 1430 мм$ .

Особенности конструкции и преимущества

Усовершенствованная конструкция подшипниковых узлов: контроль температуры подшипников, повышенная износостойкость.
Литая обмотка ротора: обеспечивает повышенную прочность и надёжность.
Гибкость подключения: 6 выводных концов провода обмотки статора с улучшенной системой крепления.
Эффективное охлаждение: комбинированная система вентиляции поддерживает стабильную работу в тяжёлых режимах.
Универсальность направления вращения: право‑ и левостороннее вращение (переключение только после остановки).
Совместимость с системами автоматики: возможность интеграции с контроллерами и системами мониторинга.
Защита от перегрузок: встроенная температурная защита предотвращает перегрев и износ компонентов.
Прочность конструкции: устойчивость к работе в условиях повышенной запылённости (при регулярной очистке воздухоохладителя).
Унификация серии ДАЗО4: совместимость с типовыми монтажными узлами и системами охлаждения.
Сейсмостойкость: допускается применение на атомных электростанциях.
Адаптированность к условиям умеренного климата: исполнение У1 позволяет эксплуатацию на открытом воздухе.

Области применения

промышленные насосы;
вентиляционные установки;
дымососы и воздуходувки;
механизмы атомных и тепловых электростанций;
другое оборудование с тяжёлыми условиями пуска, не требующее регулирования частоты вращения.

Сертификация и стандарты

Соответствие ГОСТ.
Климатическое исполнение У1 по ГОСТ 15150‑69.
Степень защиты:
- IP 54 (корпус и коробка выводов) по ГОСТ 14254;
- IP 21 (кожух вентилятора) по ГОСТ IEC 60034‑5‑2011.
Группа условий эксплуатации М6 (выдерживает вибрационные нагрузки степени жёсткости 5 в диапазоне частот $1 - 100 Гц$ , максимальное ускорение — $1 g$ ).
Режим работы S1 (продолжительный) по ГОСТ 28173.
Производство сертифицировано по стандарту ISO 9001.
Гарантия: 24 месяца.
