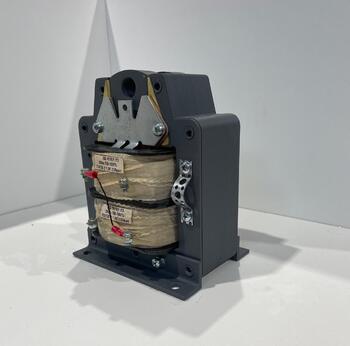

Электромагнит ЭД-10101

Однофазный тянущий электромагнит открытого исполнения с винтовыми зажимами. Предназначен для дистанционного управления:
гидравлическими механизмами;
пневматическими механизмами;
другими исполнительными устройствами промышленного назначения.

дог.

Купить

Купить в 1 клик

Электромагнит ЭД‑10101: описание и технические характеристики

Назначение
Однофазный тянущий электромагнит открытого исполнения с винтовыми зажимами. Предназначен для дистанционного управления:

гидравлическими механизмами;
пневматическими механизмами;
другими исполнительными устройствами промышленного назначения.

Тип исполнения
Тянущий, открытого типа (с винтовыми зажимами).

Основные технические характеристики

Номинальное усилие: $160 Н$ .
Напряжение питания: $220 В$ или $380 В$ (переменный ток).
Частота сети: $50 - 60 Гц$ .
Режим работы (ПВ): $60%$ .
Ход якоря: $40 мм$ .
Количество фаз: 1 (однофазный).
Степень защиты: IP30.
Климатическое исполнение: У3 (эксплуатация в закрытых помещениях без искусственного регулирования климата).
Рабочее положение: строго вертикальное.
Температурный диапазон эксплуатации: от $- 40^{\circ} C$ до $+ 40^{\circ} C$ .
Высота над уровнем моря: до $2000 м$ .
Габаритные размеры: $134 \times 175 \times 144 мм$ (Ш × В × Г).
Масса: $10, 2 кг$ .
Материал корпуса: металл.
Тип подключения: винтовые зажимы.
Максимальное число циклов в час: $1200$ .

Маркировка и расшифровка обозначения

ЭД‑10101 Х5

ЭД — электромагнит длинноходовой;
10 — размер магнитопровода;
1 — тянущий тип исполнения;
0 — режим работы по продолжительности включения (ПВ 60 %);
1 — степень защиты (IP30);
Х5 — климатическое исполнение и категория размещения.

Конструкция

Ключевые элементы:

магнитопровод — выполнен из ферримагнитного материала, собран из отдельных изолированных листов (снижает потери на вихревые токи);
катушка — создаёт электромагнитное поле при подаче напряжения;
якорь — подвижная часть, обеспечивающая тяговое усилие;
корпус — металлический, открытого исполнения;
винтовые зажимы — для подключения питающих проводов.

Принцип работы

При подаче напряжения на катушку возникает ток, создающий магнитное поле.
Магнитный поток замыкается через магнитопровод и якорь.
Якорь втягивается внутрь корпуса, передавая тяговое усилие на исполнительный механизм.
При отключении питания магнитное поле исчезает, и якорь возвращается в исходное положение (под действием внешних сил или возвратной пружины механизма).

Особенности эксплуатации

Монтаж: строго в вертикальном положении.
Подключение: использовать винтовые зажимы, обеспечить надёжный контакт.
Питание: напряжение должно соответствовать номинальному ( $220 В$ или $380 В$ ). Допустимые отклонения — не более ±5 %.
Окружающая среда:
- невзрывоопасная;
- без токопроводящей пыли;
- без агрессивных газов и паров, разрушающих металлы и изоляцию.
Техническое обслуживание (не реже 1 раза в год):
- очистка от пыли и загрязнений;
- проверка затяжки винтовых зажимов;
- контроль целостности изоляции и отсутствия механических повреждений;
- проверка заземления (при наличии).
Критические неисправности:
- попадание посторонних предметов в зазор между якорем и магнитопроводом (приводит к неполному включению, перегреву и выходу из строя);
- превышение допустимого напряжения (риск пробоя изоляции);
- эксплуатация при температуре выше $+ 40^{\circ} C$ (снижение нагрузочной способности, перегрев).

Преимущества

высокая надёжность и долговечность конструкции;
простота монтажа и обслуживания (винтовые зажимы);
достаточная мощность для управления промышленными механизмами;
устойчивость к умеренным механическим воздействиям.

Ограничения

не предназначен для работы в горизонтальном или наклонном положении;
требует защиты от пыли, влаги и агрессивных сред;
строгое соблюдение номинального напряжения и температурного режима;
степень защиты IP30 не обеспечивает защиту от брызг воды и мелкой пыли.

Примеры применения

управление гидравлическими приводами станков;
дистанционное включение/отключение пневматических клапанов;
механизмы подачи и зажима в автоматизированных линиях;
системы промышленной автоматики с вертикальным монтажом.
