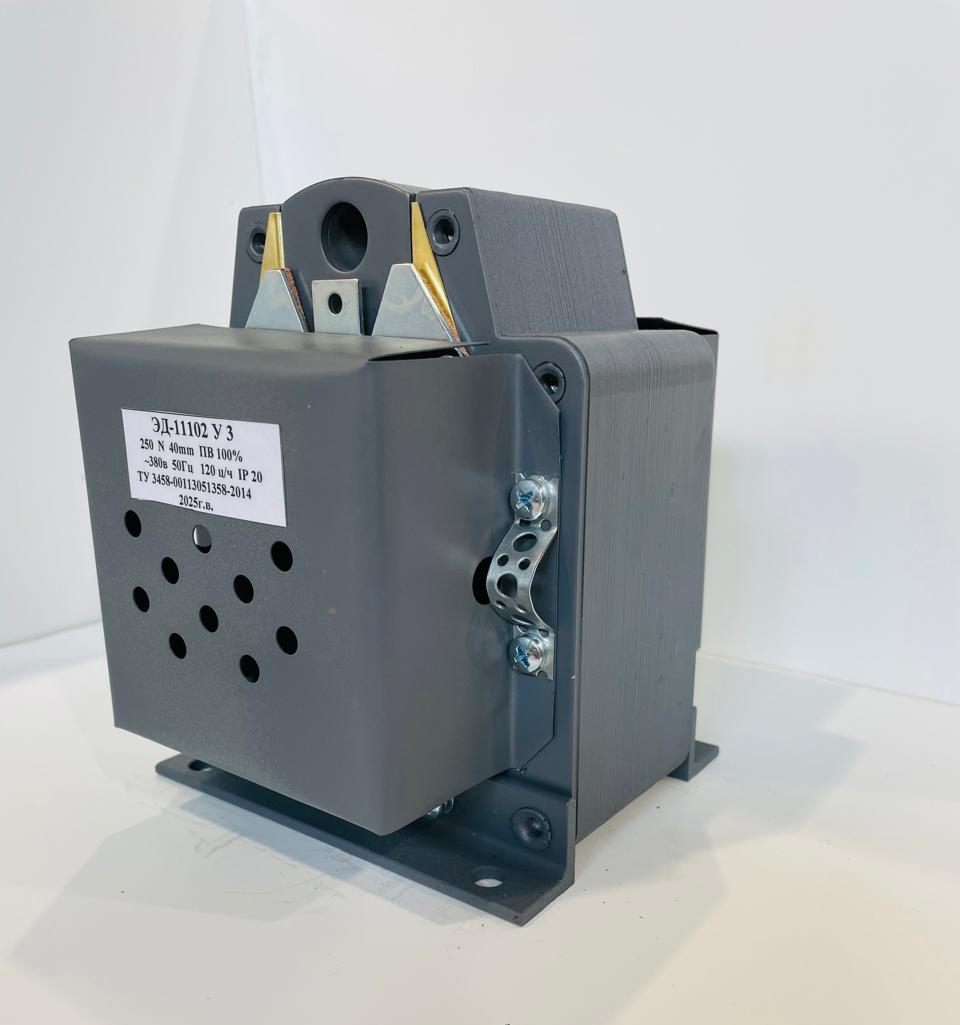

электромагнит ЭД-11102

Однофазный тянущий электромагнит защищённого исполнения с гибкими выводами. Предназначен для дистанционного управления:
гидравлическими механизмами;
пневматическими механизмами;
другими исполнительными устройствами промышленного назначения.

дог.

Купить

Купить в 1 клик

Электромагнит ЭД‑11102: описание и технические характеристики

Назначение
Однофазный тянущий электромагнит защищённого исполнения с гибкими выводами. Предназначен для дистанционного управления:

гидравлическими механизмами;
пневматическими механизмами;
другими исполнительными устройствами промышленного назначения.

Тип исполнения
Тянущий, защищённого типа (степень защиты IP20, с гибкими выводами).

Основные технические характеристики

Номинальное тяговое усилие: $250 Н$ .
Напряжение питания: $220 В$ или $380 В$ (переменный ток). Доступны модификации на $110 В$ , $127 В$ , $230 В$ , $400 В$ , $415 В$ , $440 В$ , $500 В$ .
Частота сети: $50 - 60 Гц$ .
Режим работы (ПВ): $100%$ или $40%$ .
Ход якоря: $40 мм$ .
Степень защиты: IP20.
Климатическое исполнение: У3 (эксплуатация в закрытых помещениях без искусственного регулирования климата).
Рабочее положение: строго вертикальное.
Температурный диапазон эксплуатации: от $- 40^{\circ} C$ до $+ 40^{\circ} C$ .
Высота над уровнем моря: до $2000 м$ .
Максимальное число циклов в час: $120$ .
Габаритные размеры: $144 \times 166 \times 175 мм$ (Ш × В × Г).
Масса: $12, 2 кг$ .
Материал корпуса: металл.
Тип выводов катушки: гибкие.
Потребляемая мощность:
- пусковая: $2300 Вт$ ;
- рабочая: $140 Вт$ .

Маркировка и расшифровка обозначений

ЭД‑11102 У3

ЭД — электромагнит длинноходовой;
11 — габарит (размер магнитопровода);
1 — способ воздействия (1 — тянущий, 2 — толкающий);
0 — режим работы по продолжительности включения (0 — ПВ 100 / 40 %, 1 — ПВ 15 %);
2 — степень защиты (2 — IP20, 1 — IP30, отсутствие цифры/0 — IP00);
У3 — климатическое исполнение (У — умеренный климат) и категория размещения.

Конструкция

Основные элементы:

неподвижное ярмо (из шихтованной электротехнической стали);
подвижный якорь (из шихтованной электротехнической стали);
катушка (создаёт магнитный поток при подаче напряжения);
корпус (металлический, защищённого исполнения);
гибкие выводы (для подключения питающих проводов).

Принцип работы

При подаче напряжения на катушку возникает ток, создающий магнитное поле.
Магнитный поток замыкается через ярмо и якорь.
Якорь втягивается внутрь катушки по направляющей, передавая тяговое усилие на исполнительный механизм.
При отключении питания магнитное поле исчезает, и якорь возвращается в исходное положение:
- под действием силы тяжести груза;
- или под действием возвратной пружины исполнительного механизма.

Особенности эксплуатации

Монтаж: строго в вертикальном положении.
Подключение: обеспечить надёжный контакт гибких выводов.
Питание: напряжение должно соответствовать номинальному. Допустимые колебания — от $0, 85$ до $1, 05$ номинального.
Окружающая среда:
- невзрывоопасная;
- без токопроводящей пыли;
- без агрессивных газов и паров, разрушающих металлы и изоляцию.
Техническое обслуживание (не реже 1 раза в год):
- очистка от пыли и загрязнений;
- проверка целостности изоляции и отсутствия механических повреждений;
- контроль заземления (при наличии);
- осмотр гибких выводов на предмет перегибов и повреждений.
Критические неисправности:
- попадание посторонних предметов в зазор между якорем и ярмом (приводит к неполному включению, перегреву и выходу из строя);
- превышение допустимого напряжения (риск пробоя изоляции);
- эксплуатация при температуре выше $+ 40^{\circ} C$ (снижение нагрузочной способности, перегрев).

Преимущества

защищённое исполнение (IP20) повышает надёжность в умеренно загрязнённых помещениях;
гибкие выводы упрощают монтаж в стеснённых условиях;
высокая тяговая сила ( $250 Н$ ) для управления промышленными механизмами;
возможность работы в продолжительном (ПВ 100 %) и повторно‑кратковременном (ПВ 40 %) режимах;
устойчивость к колебаниям напряжения сети;
надёжность конструкции при соблюдении условий эксплуатации.

Ограничения

строго вертикальное рабочее положение;
степень защиты IP20 не обеспечивает защиту от брызг воды и мелкой пыли;
не предназначен для химически агрессивных сред;
требуется контроль температуры окружающей среды (не выше $+ 40^{\circ} C$ ).

Примеры применения

управление гидравлическими приводами станков;
дистанционное включение/отключение пневматических клапанов;
механизмы подачи и зажима в автоматизированных производственных линиях;
системы промышленной автоматики с вертикальным монтажом.
