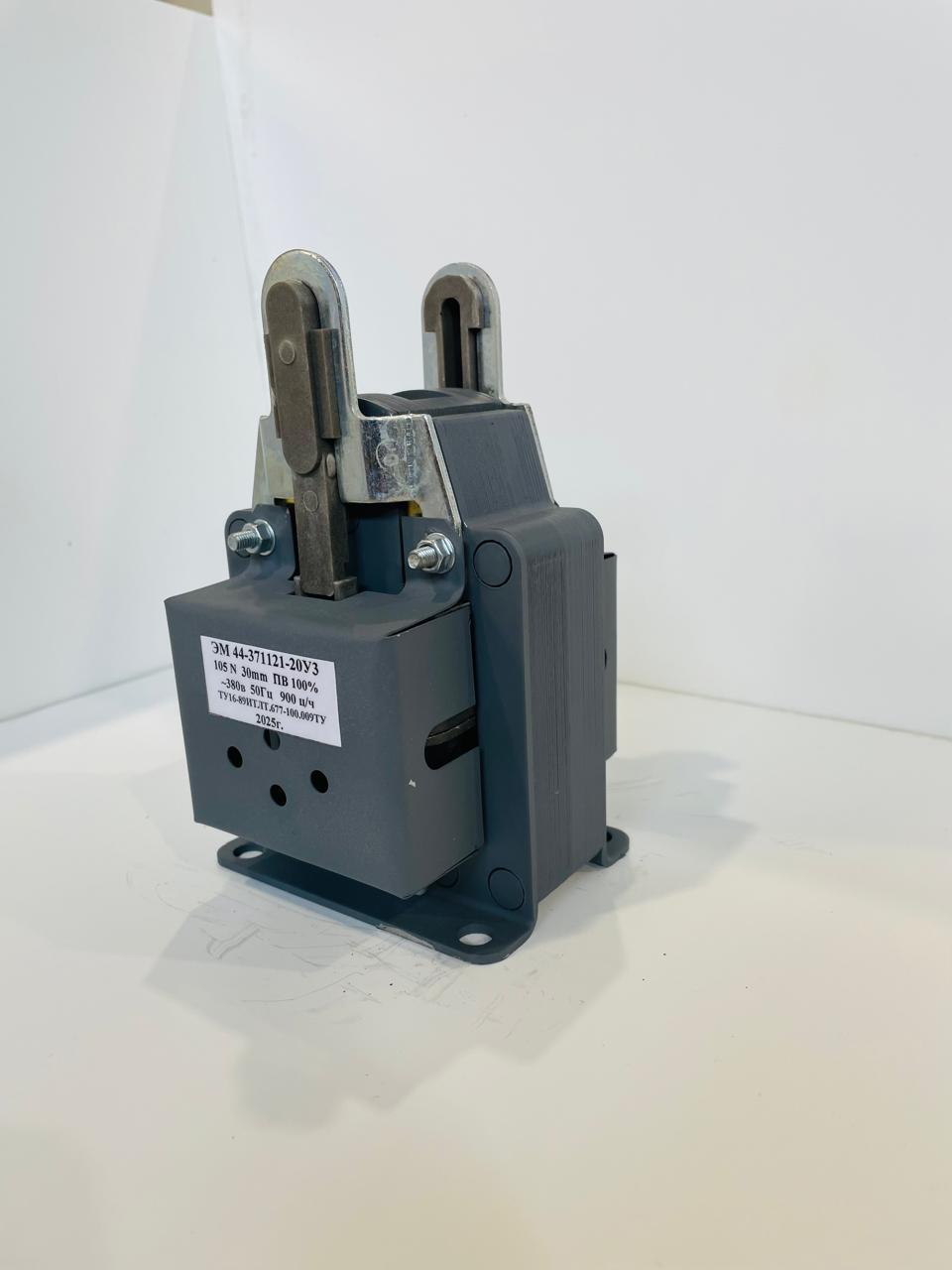

Электромагнит ЭМ44-3711

Электромагнит предназначен для дистанционного управления исполнительными механизмами промышленного и бытового назначения:
литейным оборудованием;
грузоподъёмными устройствами;
медицинским оборудованием;
автоматизированными комплексами;
швейным, хлопкопрядильным, полиграфическим оборудованием;
хлебопекарным и перерабатывающим оборудованием и др.

дог.

Купить

Купить в 1 клик

Электромагнит ЭМ44‑3711: описание и технические характеристики

Назначение
Электромагнит предназначен для дистанционного управления исполнительными механизмами промышленного и бытового назначения:

литейным оборудованием;
грузоподъёмными устройствами;
медицинским оборудованием;
автоматизированными комплексами;
швейным, хлопкопрядильным, полиграфическим оборудованием;
хлебопекарным и перерабатывающим оборудованием и др.

Тип исполнения
Тянущий электромагнит переменного тока (АС).

Основные технические характеристики

Номинальное напряжение питания: до $500 В$ (переменный ток).
Частота сети: $50 - 60 Гц$ .
Режим работы (ПВ): $15%$ или $100%$ (в зависимости от модификации).
Ход якоря: $30 мм$ .
Номинальное тяговое усилие: $105 - 150 Н$ (зависит от режима работы).
Степень защиты: не указана (предположительно IP00, открытое исполнение).
Климатическое исполнение: не указано (требуется уточнение по документации).
Рабочее положение: не регламентировано (рекомендуется вертикальное или близкое к вертикальному).
Температурный диапазон эксплуатации: стандартный для промышленных электромагнитов (обычно от $- 40^{\circ} C$ до $+ 40^{\circ} C$ , требуется подтверждение).
Габаритные размеры: $104 \times 104 \times 165 мм$ (Д × Ш × В).
Масса: $4, 0 кг$ .
Материал корпуса: металл (ярмо, якорь), термопластичные направляющие.
Тип выводов: гибкие (катушки соединены последовательно).
Способ крепления: скобы и направляющие из термопластичного материала.

Маркировка и расшифровка обозначений

ЭМ44‑3711‑20‑ХЗ

ЭМ — электромагнит;
44 — номер серии;
37 — габарит электромагнита;
1 — род тока (переменный);
1 — способ воздействия (тянущее исполнение);
2 — режим работы (ПВ 100 %);
0 — конструктивная особенность (с гибкими катушками);
ХЗ — климатическое исполнение и категория размещения (уточняется по документации).

Конструкция

Основные элементы:

ярмо (неподвижная часть магнитопровода);
якорь (подвижная часть, передающая тяговое усилие);
две каркасные катушки (соединены последовательно, создают магнитное поле);
скобы (из немагнитного материала, предотвращают боковое притяжение якоря);
накладные направляющие (из термопластичного материала);
стойка (для присоединения металлорукава).

Принцип работы

При подаче напряжения на катушки возникает ток, создающий магнитное поле.
Магнитный поток замыкается через ярмо и якорь.
Якорь втягивается внутрь, передавая тяговое усилие на исполнительный механизм.
При отключении питания магнитное поле исчезает, и якорь возвращается в исходное положение (под действием внешних сил или возвратной пружины).

Особенности эксплуатации

Монтаж: обеспечить надёжное крепление ярма и направляющих.
Подключение: использовать гибкие выводы катушек, обеспечить надёжный контакт.
Питание: напряжение должно соответствовать номинальному. Допустимые колебания — не более ±5 %.
Окружающая среда:
- невзрывоопасная;
- без токопроводящей пыли;
- без агрессивных газов и паров, разрушающих металлы и изоляцию.
Техническое обслуживание (не реже 1 раза в год):
- очистка от пыли и загрязнений;
- проверка целостности изоляции и отсутствия механических повреждений;
- контроль затяжки крепёжных элементов;
- осмотр гибких выводов на предмет перегибов и повреждений.
Критические неисправности:
- попадание посторонних предметов в зазор между якорем и ярмом (приводит к неполному включению, перегреву и выходу из строя);
- превышение допустимого напряжения (риск пробоя изоляции);
- эксплуатация при температуре выше $+ 40^{\circ} C$ (снижение нагрузочной способности, перегрев).

Преимущества

универсальность применения в различных отраслях промышленности;
возможность работы в продолжительном (ПВ 100 %) и повторно‑кратковременном (ПВ 15 %) режимах;
надёжная конструкция с термопластичными направляющими;
удобство монтажа благодаря скобам и направляющим;
совместимость с сетями переменного тока частотой $50 - 60 Гц$ .

Ограничения

отсутствие высокой степени защиты от пыли и влаги (требуется установка в закрытых помещениях);
необходимость контроля температуры окружающей среды (не выше $+ 40^{\circ} C$ );
строгое соблюдение номинального напряжения питания;
не предназначен для химически агрессивных сред.

Примеры применения

управление грузоподъёмными механизмами;
включение/отключение исполнительных устройств в литейном производстве;
автоматизация процессов в хлебопекарном и перерабатывающем оборудовании;
системы промышленной автоматики с тянущим приводом.
