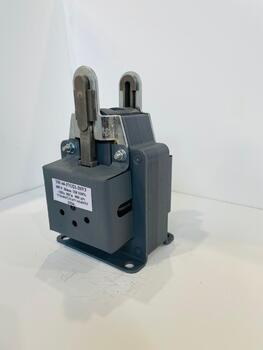

Электромагнит ЭМ44-3713

Электромагнит предназначен для дистанционного управления гидравлическими, пневматическими и другими исполнительными механизмами промышленного и бытового назначения:
литейным оборудованием;
грузоподъёмными устройствами;
медицинским оборудованием;
автоматизированными комплексами;
швейным, хлопкопрядильным, полиграфическим оборудованием;
хлебопекарным и перерабатывающим оборудованием и др.

дог.

Купить

Купить в 1 клик

Электромагнит ЭМ44‑3713: описание и технические характеристики

Назначение
Электромагнит предназначен для дистанционного управления гидравлическими, пневматическими и другими исполнительными механизмами промышленного и бытового назначения:

литейным оборудованием;
грузоподъёмными устройствами;
медицинским оборудованием;
автоматизированными комплексами;
швейным, хлопкопрядильным, полиграфическим оборудованием;
хлебопекарным и перерабатывающим оборудованием и др.

Тип исполнения
Тянуще‑толкающий электромагнит переменного тока (АС).

Основные технические характеристики

Номинальное напряжение питания: $110 - 500 В$ (переменный ток, частоты $50 - 60 Гц$ ).
Режим работы (ПВ): $15%$ , $40%$ или $100%$ (в зависимости от модификации).
Ход якоря: $30 мм$ .
Номинальное тяговое усилие:
- при ПВ 100 %: $105 Н$ ;
- при ПВ 15 %: $150 Н$ .
Степень защиты: IP20.
Климатическое исполнение: У3 или Т3 (уточняется по документации).
Рабочее положение: вертикальное с допустимым отклонением ±5° в любую сторону.
Температурный диапазон эксплуатации: от $- 40^{\circ} C$ до $+ 45^{\circ} C$ .
Высота над уровнем моря: до $4300 м$ .
Механическая износостойкость: $1, 6 млн$ циклов.
Габаритные размеры: $104 \times 104 \times 165 мм$ (Д × Ш × В).
Масса: $4, 0 кг$ .
Материал корпуса: металл (ярмо, якорь), термопластичные направляющие.
Тип выводов: гибкие (катушки соединены последовательно).
Способ крепления: скобы и направляющие из термопластичного материала; предусмотрена стойка для присоединения металлорукава.

Маркировка и расшифровка обозначений

ЭМ44‑3713‑ХХ‑Х3

ЭМ — электромагнит;
44 — номер серии;
37 — габарит электромагнита;
1 — род тока (переменный);
3 — исполнение по способу воздействия (тянуще‑толкающее);
ХХ — режим работы (относительная продолжительность включения):
- 2 — ПВ 100 %;
- 4 — ПВ 40 %;
- 6 — ПВ 15 %;
1 — с гибкими выводами;
20 — степень защиты (IP20);
Х3 — климатическое исполнение (У — умеренный климат, Т — тропический) и категория размещения.

Конструкция

Основные элементы:

ярмо (неподвижная часть магнитопровода с элементами для фиксации катушек и крышек);
якорь (подвижная часть, передающая усилие);
две каркасные катушки (соединены последовательно, создают магнитное поле);
скобы из немагнитного материала (предотвращают боковое притяжение якоря к ярму);
накладные направляющие (из термопластичного материала);
стойка (для присоединения металлорукава).

Принцип работы

При подаче напряжения на катушки возникает ток, создающий магнитное поле.
Магнитный поток замыкается через ярмо и якорь.
Якорь совершает возвратно‑поступательное движение (тянущее или толкающее), передавая усилие на исполнительный механизм.
При отключении питания магнитное поле исчезает, и якорь возвращается в исходное положение:
- под действием силы тяжести;
- или под действием возвратной пружины исполнительного механизма.

Особенности эксплуатации

Монтаж: обеспечить вертикальное положение (допустимо отклонение ±5°), надёжно закрепить ярмо и направляющие.
Подключение: использовать гибкие выводы катушек, обеспечить надёжный контакт.
Питание: напряжение должно соответствовать номинальному. Допустимые колебания — от $0, 9$ до $1, 1$ номинального.
Окружающая среда:
- невзрывоопасная;
- без токопроводящей пыли;
- без агрессивных газов и паров, разрушающих металлы и изоляцию.
Техническое обслуживание (не реже 1 раза в год):
- очистка от пыли и загрязнений;
- проверка целостности изоляции и отсутствия механических повреждений;
- контроль затяжки крепёжных элементов;
- осмотр гибких выводов на предмет перегибов и повреждений.
Критические неисправности:
- попадание посторонних предметов в зазор между якорем и ярмом (приводит к неполному включению, перегреву и выходу из строя);
- превышение допустимого напряжения (риск пробоя изоляции);
- эксплуатация при температуре выше $+ 45^{\circ} C$ (снижение нагрузочной способности, перегрев).

Преимущества

универсальность применения в различных отраслях промышленности;
возможность работы в продолжительном (ПВ 100 %), повторно‑кратковременном (ПВ 40 %) и кратковременном (ПВ 15 %) режимах;
надёжная конструкция с термопластичными направляющими;
удобство монтажа благодаря скобам и направляющим;
совместимость с сетями переменного тока частотой $50 - 60 Hz$ ;
высокая механическая износостойкость ( $1, 6 млн$ циклов).

Ограничения

степень защиты IP20 не обеспечивает защиту от брызг воды и мелкой пыли (требуется установка в закрытых помещениях);
необходимость контроля температуры окружающей среды (не выше $+ 45^{\circ} C$ );
строгое соблюдение номинального напряжения питания;
не предназначен для химически агрессивных сред.

Примеры применения

управление грузоподъёмными механизмами;
включение/отключение исполнительных устройств в литейном производстве;
автоматизация процессов в хлебопекарном и перерабатывающем оборудовании;
системы промышленной автоматики с тянуще‑толкающим приводом.
