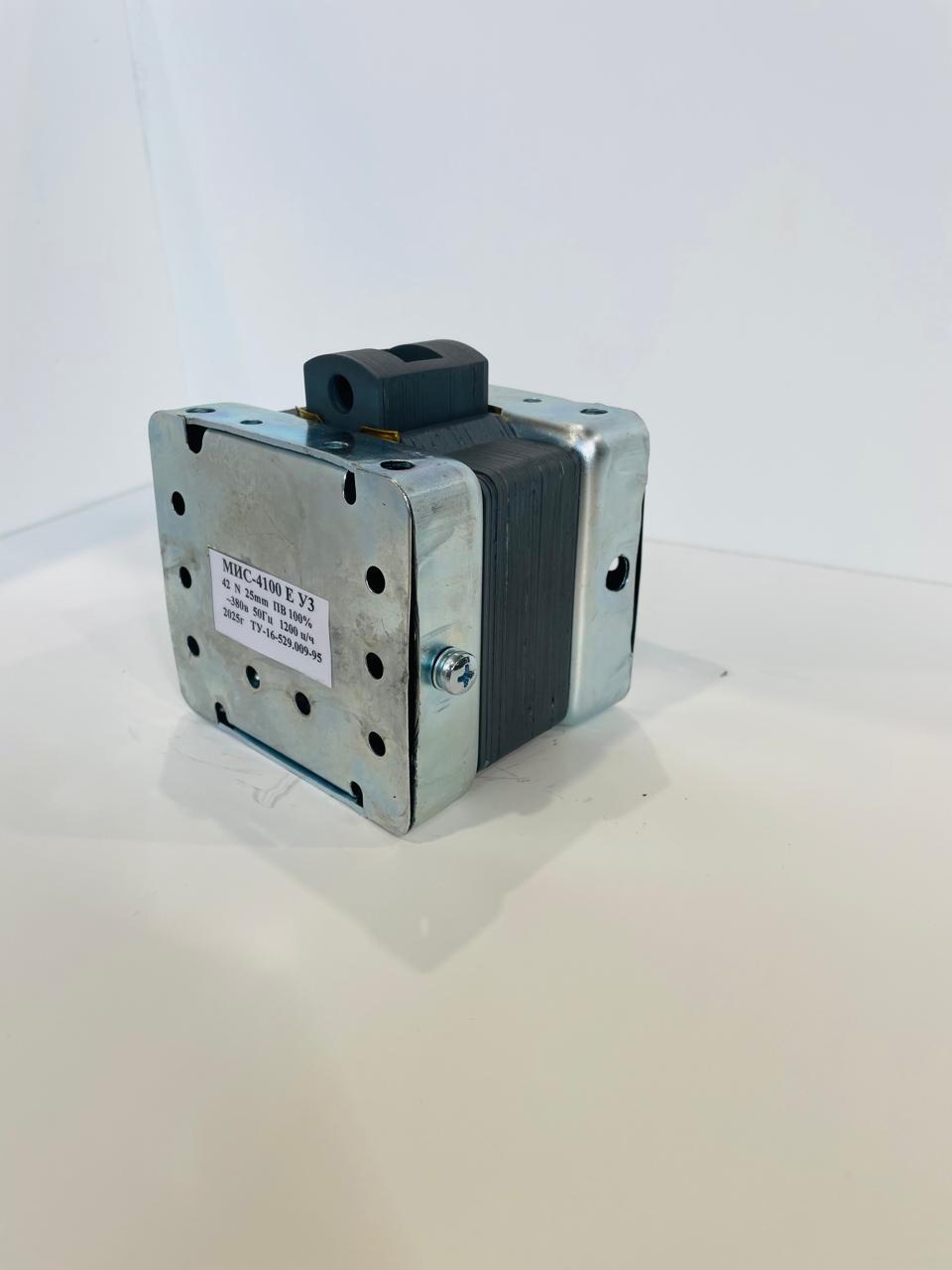

Электромагнит МИС-4100
Основные технические характеристики
-
Напряжение питания: (переменный ток, частота ).
-
Режим работы (ПВ): , .
-
Номинальное тяговое усилие: .
-
Ход якоря: .
-
Степень защиты: IP20.
-
Климатическое исполнение: У3 (эксплуатация в закрытых помещениях без искусственного регулирования климатических условий).
-
Рабочее положение: вертикальное.
-
Максимальное число циклов в час: .
-
Температурный диапазон эксплуатации: от до .
-
Габаритные размеры: .
-
Масса: .
-
Крепление: винтовое.
-
Высота над уровнем моря: до .
-
Среда эксплуатации: взрывобезопасная.
Конструкция
Основные элементы:
-
подвижная часть — якорь;
-
катушка (создаёт электромагнитное поле при прохождении тока);
-
неподвижный элемент — ярмо;
-
скоба.
Принцип работы
При подаче напряжения на катушку возникает электромагнитное поле. Якорь притягивается к ярму, передавая усилие на исполнительный механизм. Возврат в исходное положение обеспечивается элементами механизма.
Особенности эксплуатации
-
Обязательно использование заземления.
-
Допускается как вертикальное, так и горизонтальное рабочее положение (в зависимости от модификации).
-
Не предназначен для работы во взрывоопасной среде.
-
Обеспечивает высокую надёжность и долговечность при соблюдении условий эксплуатации.
Маркировка
Обозначение МИС 4100 М У3 расшифровывается так:
-
МИС — тип электромагнита;
-
4 — габаритный размер;
-
1 — исполнение (1 — тянущее, 2 — толкающее);
-
0 — режим работы по продолжительности включения (0 — ПВ 100 / 40 %, 1 — ПВ 15 %);
-
0 — степень защиты (IP20);
-
М — исполнение катушки (с гибкими выводами);
-
У3 — климатическое исполнение.
