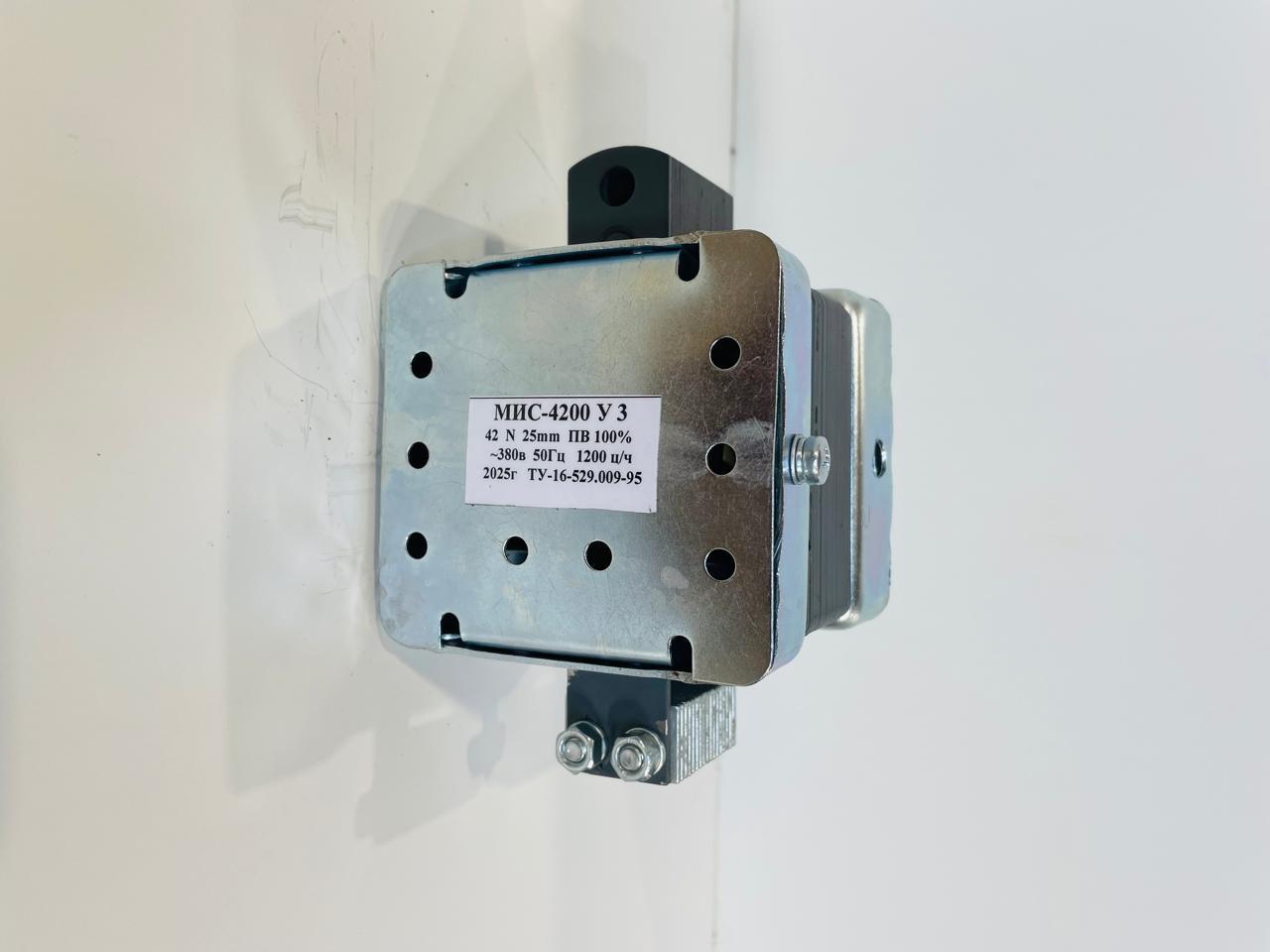

Электромагнит МИС-4200

Электромагнит МИС‑4200 предназначен для дистанционного управления исполнительными органами станков, механизмов и промышленного оборудования (тормозные системы, подъёмные машины, задвижки, клапаны и др.).

дог.

Купить

Купить в 1 клик

Электромагнит МИС‑4200: описание и технические характеристики

Назначение
Электромагнит МИС‑4200 предназначен для дистанционного управления исполнительными органами станков, механизмов и промышленного оборудования (тормозные системы, подъёмные машины, задвижки, клапаны и др.).

Тип исполнения
Толкающее (в маркировке: цифра 2 после «МИС‑4»).

Основные технические характеристики

Номинальное напряжение питания: $110 - 500 В$ переменного тока (доступны модификации на $110 В$ , $127 В$ , $220 В$ , $380 В$ , $400 В$ , $415 В$ , $440 В$ , $500 В$ ).
Частота сети: $50 - 60 Гц$ .
Режим работы (ПВ): $100%$ или $40%$ (непрерывная работа без перегрева).
Номинальное тяговое усилие: $42 Н$ .
Ход якоря: $25 мм$ .
Степень защиты: IP20 (защита от контакта с пальцами, без защиты от пыли и воды).
Климатическое исполнение: У3 (эксплуатация в закрытых помещениях без искусственного регулирования климата).
Рабочее положение: вертикальное.
Максимальное число циклов в час: $1200$ .
Температурный диапазон эксплуатации: от $- 40^{\circ} C$ до $+ 40^{\circ} C$ .
Активная мощность (при $380 В$ ): $152 Вт$ .
Ток (при $380 В$ ): $0, 4 А$ .
Габаритные размеры: $99 \times 104 \times 101 мм$ .
Масса: $2, 83 кг$ .
Тип выводов катушки: жёсткие (металлические штыри для болтового соединения).
Материал корпуса: металл.
Высота над уровнем моря: до $2000 м$ .
Окружающая среда: невзрывоопасная, без пыли, агрессивных газов и паров, разрушающих металлы и изоляцию.

Маркировка и расшифровка обозначения

Пример: МИС 4200 ЕУ3

МИС — тип электромагнита;
4 — габаритный размер (размер магнитопровода);
2 — исполнение по способу воздействия (2 — толкающее, 1 — тянущее);
0 — режим работы по продолжительности включения (0 — ПВ 100 / 40 %, 1 — ПВ 10 %);
0 — степень защиты (IP20);
Е — исполнение выводов катушки (Е — с жёсткими выводами, М — с гибкими);
У3 — климатическое исполнение и категория размещения.

Принцип работы

При подаче напряжения на катушку создаётся электромагнитное поле. Якорь выдвигается (толкающее действие), передавая усилие на исполнительный механизм. Возврат в исходное положение обеспечивается механическими элементами системы.

Конструктивные элементы

якорь (подвижная часть);
катушка (создаёт электромагнитное поле при прохождении тока);
ярмо (неподвижный элемент);
скоба.

Особенности эксплуатации

Монтаж: требуется прочная фиксация корпуса (вибрация снижает срок службы).
Подключение: жёсткие выводы подключаются к клеммам через болтовые соединения или специальные разъёмы.
Питание: недопустимо отклонение напряжения более ±10 % от номинала (риск перегрева или потери усилия).
Кабель питания: минимальное сечение — $0, 75 мм^{2}$ (для тока $0, 4 А$ ).
Ограничения:
- не предназначен для горизонтальных или наклонных установок (возможно самопроизвольное отключение);
- нельзя использовать в пыльных, влажных или масляных средах (IP20 не обеспечивает защиту);
- не подходит для частых кратковременных включений (оптимизирован для постоянного удержания).

Преимущества

непрерывная работа (ПВ 100 %) без перегрева;
жёсткие выводы исключают повреждение проводов при вибрации;
высокая механическая износостойкость;
компактность и простота монтажа;
соответствие ГОСТ для промышленного оборудования.

Примеры применения

управление тормозными системами кранов и подъёмных механизмов;
дистанционное включение/отключение задвижек и клапанов;
активация исполнительных механизмов станков;
системы промышленной автоматики и безопасности.
