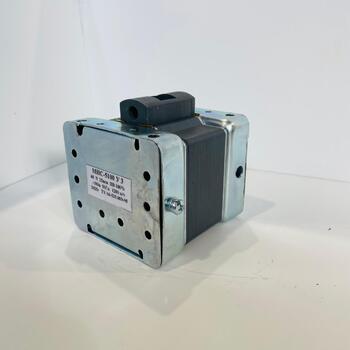

Электромагнит МИС-5100

Электромагнит МИС‑5100 предназначен для дистанционного управления:
гидравлическими и пневматическими механизмами промышленного назначения;
задвижками;
различными исполнительными устройствами.

дог.

Купить

Купить в 1 клик

Электромагнит МИС‑5100: описание и технические характеристики

Назначение
Электромагнит МИС‑5100 предназначен для дистанционного управления:

гидравлическими и пневматическими механизмами промышленного назначения;
задвижками;
различными исполнительными устройствами.

Тип исполнения
Тянущее (в маркировке: цифра 1 после «МИС‑5»).

Основные технические характеристики

Номинальное напряжение питания: $110 - 500 В$ переменного тока (модификации на $110 В$ , $127 В$ , $220 В$ , $380 В$ , $400 В$ , $415 В$ , $440 В$ , $500 В$ ).
Частота сети: $50 - 60 Гц$ .
Режим работы (ПВ): $100%$ , $40%$ или $10%$ (в зависимости от модификации).
Номинальное тяговое усилие: $60 Н$ .
Ход якоря: $25 мм$ .
Степень защиты: IP40.
Климатическое исполнение: У3 (эксплуатация в закрытых помещениях без искусственного регулирования климата).
Рабочее положение: вертикальное (рекомендуется).
Максимальное число циклов в час: $1200$ .
Температурный диапазон эксплуатации: от $- 40^{\circ} C$ до $+ 40^{\circ} C$ .
Пусковая мощность обмотки: $850 Вт$ .
Рабочая мощность обмотки: $60 Вт$ .
Высота над уровнем моря: до $2000 м$ .
Габаритные размеры: указываются в габаритной схеме (конкретные значения в стандартизированных данных не приведены).
Масса: не указана в стандартных спецификациях.
Окружающая среда: взрывобезопасная, без пыли, агрессивных газов и паров, разрушающих металлы и изоляцию.

Маркировка и расшифровка обозначения

Пример: МИС 5100 ХЗ

МИС — тип электромагнита;
5 — габаритный размер (размер магнитопровода);
1 — исполнение по способу воздействия (1 — тянущее, 2 — толкающее);
0 — режим работы по продолжительности включения (0 — ПВ 100 / 40 %, 1 — ПВ 10 %);
0 — степень защиты (IP40);
ХЗ — климатическое исполнение (У — умеренный климат, Т — тропический) и категория размещения.

Конструкция

Основные элементы:

подвижный якорь (из электротехнической стали);
катушка (создаёт электромагнитное поле при прохождении тока);
скоба;
неподвижное ярмо (из электротехнической стали).

Принцип работы

При подаче напряжения на катушку возникает электрический ток, создающий магнитное поле. В магнитопроводе формируется магнитный поток, который замыкается через ярмо и якорь. Якорь втягивается внутрь ярма, приводя в действие исполнительный механизм, связанный с ним.

Особенности эксплуатации

Монтаж: требуется надёжная фиксация корпуса.
Подключение: необходимо обеспечить надёжный контакт выводов катушки.
Питание: допустимые колебания напряжения — от $0, 85$ до $1, 05$ номинального. Превышение напряжения ведёт к перегреву катушки, снижение — к самопроизвольному отключению.
Условия среды: недопустимо присутствие пыли, влаги, агрессивных газов или паров.
Положение при работе: предпочтительно вертикальное.
Техническое обслуживание: не реже одного раза в год требуется:
- удалить пыль и грязь;
- подтянуть винты контактных зажимов;
- проверить отсутствие механических повреждений;
- проверить состояние цепи заземления;
- измерить сопротивление изоляции обмоток.
Критические неисправности: попадание посторонних предметов в зазор между ярмом и якорем вызывает неполное включение магнитной системы, резкий рост тока и перегрев катушки (сопровождается гулом и вибрацией). В этом случае электромагнит необходимо немедленно отключить.

Преимущества

высокая механическая износостойкость (до 1 млн циклов);
возможность работы в режимах ПВ 100 %, ПВ 40 % и ПВ 10 %;
универсальность применения в промышленных и бытовых системах;
простота конструкции и обслуживания;
взаимозаменяемость катушки при выходе из строя.

Ограничения

не предназначен для работы в пыльных, влажных или химически агрессивных средах;
требует строгого соблюдения диапазона питающего напряжения;
рекомендуется эксплуатация только в вертикальном положении.
