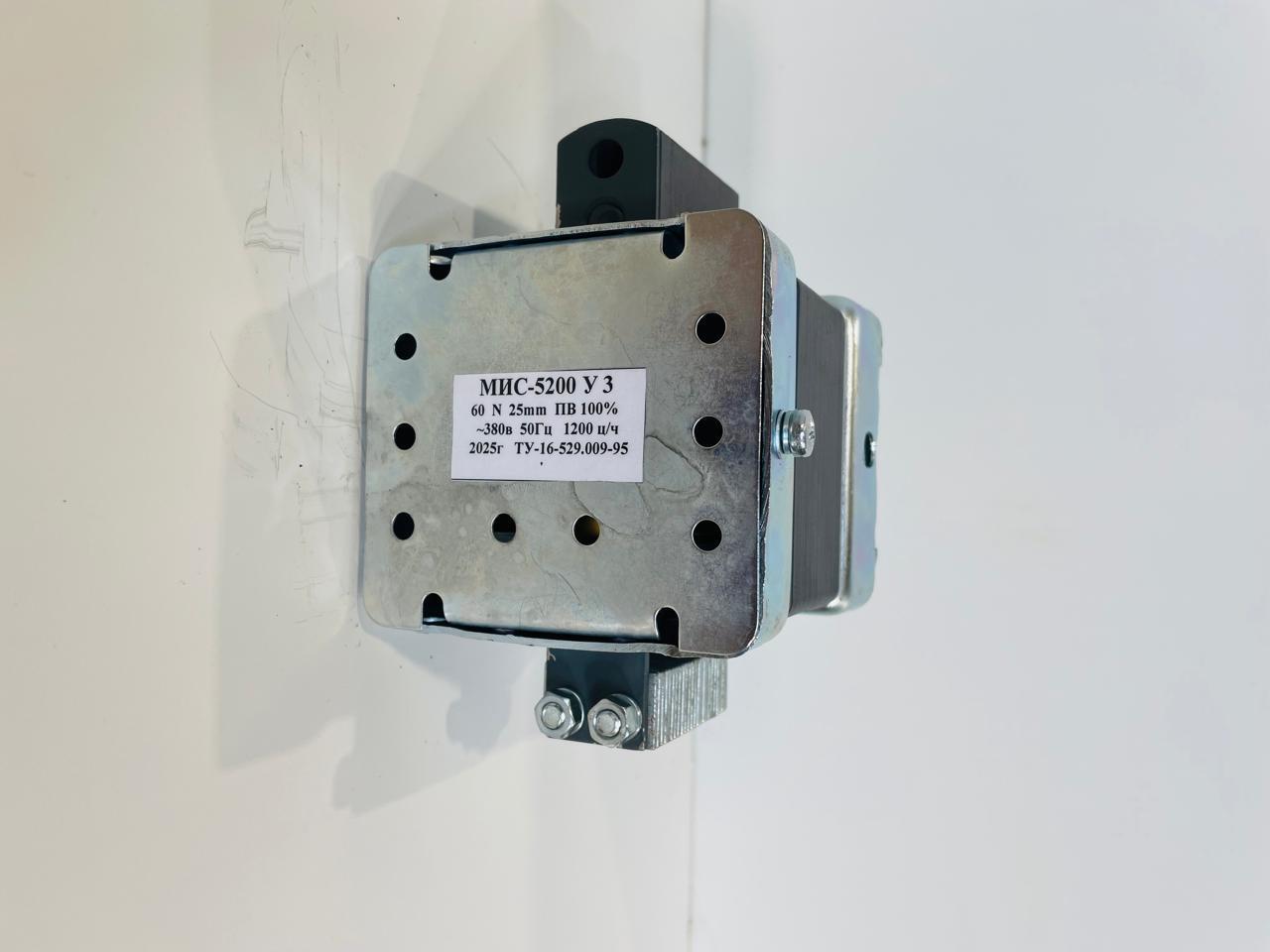

Электромагнит МИС-5200

Электромагнит МИС‑5200 предназначен для дистанционного управления:
исполнительными механизмами промышленного и бытового назначения;
задвижками;
гидро‑ и пневмоустройствами;
различными механическими системами.

дог.

Купить

Купить в 1 клик

Электромагнит МИС‑5200: описание и технические характеристики

Назначение
Электромагнит МИС‑5200 предназначен для дистанционного управления:

исполнительными механизмами промышленного и бытового назначения;
задвижками;
гидро‑ и пневмоустройствами;
различными механическими системами.

Тип исполнения
Толкающее (в маркировке: цифра 2 после «МИС‑5»).

Основные технические характеристики

Номинальное напряжение питания: $110 - 500 В$ переменного тока (доступны модификации на $110 В$ , $127 В$ , $220 В$ , $380 В$ , $400 В$ , $415 В$ , $440 В$ , $500 В$ ).
Частота сети: $50 - 60 Гц$ .
Режим работы (ПВ): $100%$ или $40%$ (в зависимости от модификации).
Номинальное тяговое усилие: $60 Н$ .
Ход якоря: $25 мм$ .
Степень защиты: IP40.
Климатическое исполнение: У3 (эксплуатация в закрытых помещениях без искусственного регулирования климата).
Рабочее положение: вертикальное.
Максимальное число циклов в час: $1200$ .
Температурный диапазон эксплуатации: от $- 40^{\circ} C$ до $+ 40^{\circ} C$ .
Пусковая мощность обмотки: $850 Вт$ .
Рабочая мощность обмотки: $60 Вт$ .
Высота над уровнем моря: до $2000 м$ .
Механическая износостойкость: до $1 млн$ циклов.
Окружающая среда: взрывобезопасная, без пыли, агрессивных газов и паров, разрушающих металлы и изоляцию.

Маркировка и расшифровка обозначения

Пример: МИС 5200 ЕУ3

МИС — тип электромагнита;
5 — габаритный размер (размер магнитопровода);
2 — исполнение по способу воздействия (2 — толкающее, 1 — тянущее);
0 — режим работы по продолжительности включения (0 — ПВ 100 / 40 %, 1 — ПВ 10 %);
0 — степень защиты (IP40);
Е — исполнение выводов катушки (Е — с жёсткими выводами, М — с гибкими);
У3 — климатическое исполнение (У — умеренный климат) и категория размещения.

Конструкция

Основные элементы:

шихтованный магнитопровод (ярмо) — снижает потери от вихревых токов и нагрев в стали;
подвижная часть магнитопровода (якорь) — изготовлена из листов шихтованной электротехнической стали (снижает потери на перемагничивание);
катушка — выполнена из медного обмоточного провода в лаковой или эмалевой изоляции (создаёт магнитное поле при пропускании тока).

Принцип работы

При подаче напряжения на катушку возникает электрический ток, создающий магнитное поле.
В магнитопроводе формируется магнитный поток, который замыкается через ярмо и якорь.
Якорь втягивается внутрь ярма, приводя в действие исполнительный механизм.
При снятии напряжения ток в катушке прекращается, магнитное поле исчезает, и якорь возвращается в исходное положение.

Особенности эксплуатации

Монтаж: требуется надёжная фиксация корпуса в вертикальном положении.
Подключение: необходимо обеспечить надёжный контакт выводов катушки.
Питание: допустимые колебания напряжения — от $0, 85$ до $1, 05$ номинального. Превышение напряжения ведёт к перегреву катушки, снижение — к самопроизвольному отключению.
Условия среды: недопустимо присутствие пыли, влаги, агрессивных газов или паров.
Техническое обслуживание (не реже 1 раза в год):
- очистка от пыли и грязи;
- подтяжка винтов контактных зажимов;
- проверка отсутствия механических повреждений;
- контроль цепи заземления;
- измерение сопротивления изоляции обмоток.
Критические неисправности: попадание посторонних предметов в зазор между ярмом и якорем вызывает неполное включение магнитной системы, резкий рост тока и перегрев катушки (сопровождается гулом и вибрацией). В этом случае электромагнит необходимо немедленно отключить.

Преимущества

высокая механическая износостойкость (до 1 млн циклов);
возможность работы в режимах ПВ 100 % и ПВ 40 %;
универсальность применения в промышленных и бытовых системах;
простота конструкции и обслуживания;
ремонтопригодность катушки (возможность замены или перемотки).

Ограничения

не предназначен для работы в пыльных, влажных или химически агрессивных средах;
требует строгого соблюдения диапазона питающего напряжения;
рекомендуется эксплуатация только в вертикальном положении;
при температуре выше +40 °C нагрузочная способность снижается (риск перегрева и пробоя изоляции).

Возможные применения

управление гидравлическими и пневматическими механизмами;
дистанционное включение/отключение задвижек;
активация исполнительных устройств в промышленных линиях;
системы автоматизации производства (металлорежущие и деревообрабатывающие станки, конвейеры и др.).
