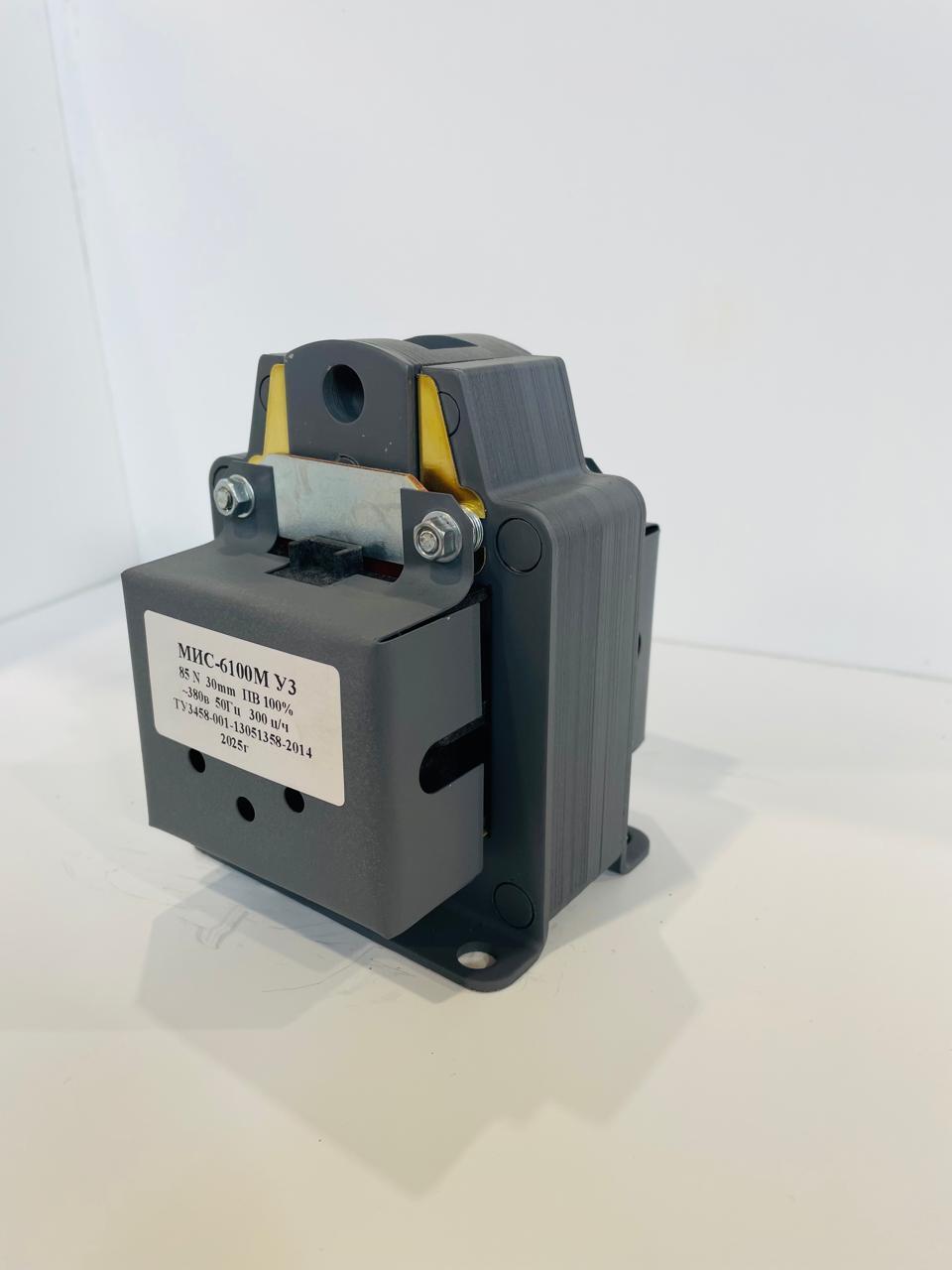

Электромагнит МИС-6100

Электромагнит МИС‑6100 предназначен для дистанционного управления исполнительными органами станков, механизмов и промышленного оборудования:
тормозных систем;
тельферов и подъёмных машин;
задвижек и клапанов;
других исполнительных устройств.

дог.

Купить

Купить в 1 клик

Электромагнит МИС‑6100: описание и технические характеристики

Назначение
Электромагнит МИС‑6100 предназначен для дистанционного управления исполнительными органами станков, механизмов и промышленного оборудования:

тормозных систем;
тельферов и подъёмных машин;
задвижек и клапанов;
других исполнительных устройств.

Тип исполнения
Тянущее (в маркировке: цифра 1 после «МИС‑6»).

Основные технические характеристики

Номинальное напряжение питания: $110 - 500 В$ переменного тока (доступны модификации на $110 В$ , $127 В$ , $220 В$ , $230 В$ , $380 В$ , $400 В$ , $415 В$ , $440 В$ , $500 В$ ).
Частота сети: $50 - 60 Гц$ .
Режим работы (ПВ): $100%$ или $40%$ (в зависимости от модификации).
Номинальное тяговое усилие: $85 Н$ .
Ход якоря: $30 мм$ .
Степень защиты: IP20 (защита от контакта с пальцами, без защиты от пыли и воды).
Климатическое исполнение: У3 (эксплуатация в закрытых помещениях без искусственного регулирования климата).
Рабочее положение: вертикальное или горизонтальное.
Максимальное число включений в час: $300$ .
Температурный диапазон эксплуатации: от $- 40^{\circ} C$ до $+ 40^{\circ} C$ .
Пусковая мощность обмотки: $1500 Вт$ (для модификации на $110 В$ ).
Рабочая мощность обмотки: $45 Вт$ (для модификации на $110 В$ ).
Ток (рабочий, для модификации на $380 В$ ): $0, 4 А$ .
Высота над уровнем моря: до $2000 м$ .
Габаритные размеры: $104 \times 134 \times 98 мм$ .
Масса: $4, 12 кг$ .
Тип выводов катушки: жёсткие (металлические штыри для болтового соединения).
Окружающая среда: невзрывоопасная, без пыли, агрессивных газов и паров, разрушающих металлы и изоляцию.

Маркировка и расшифровка обозначения

Пример: МИС 6100 ЕУ3

МИС — тип электромагнита;
6 — габаритный размер (размер магнитопровода);
1 — исполнение по способу воздействия (1 — тянущее, 2 — толкающее);
0 — режим работы по продолжительности включения (0 — ПВ 100 / 40 %, 1 — ПВ 10 %);
0 — степень защиты (IP20);
Е — исполнение выводов катушки (Е — с жёсткими выводами, М — с гибкими);
У3 — климатическое исполнение (У — умеренный климат) и категория размещения.

Конструкция

Основные элементы:

якорь (подвижная часть);
катушка (создаёт электромагнитное поле при прохождении тока);
ярмо (неподвижный элемент магнитопровода);
корпус.

Катушка является съёмным элементом — при перегорании её можно заменить на новую с тем же или другим номиналом напряжения.

Принцип работы

При подаче напряжения на катушку возникает электрический ток, создающий магнитное поле.
В магнитопроводе формируется магнитный поток, замыкающийся через ярмо и якорь.
Якорь втягивается внутрь ярма, передавая усилие на исполнительный механизм.
При снятии напряжения ток в катушке прекращается, магнитное поле исчезает, и якорь возвращается в исходное положение.

Особенности эксплуатации

Монтаж: допускается вертикальное или горизонтальное положение корпуса.
Подключение: требуется надёжный контакт выводов катушки.
Питание: допустимые колебания напряжения — от $0, 85$ до $1, 05$ номинального. Превышение напряжения ведёт к перегреву катушки, снижение — к самопроизвольному отключению.
Условия среды: недопустимо присутствие пыли, влаги, агрессивных газов или паров.
Техническое обслуживание (не реже 1 раза в год):
- очистка от пыли и грязи;
- подтяжка винтов контактных зажимов;
- проверка отсутствия механических повреждений;
- контроль цепи заземления;
- измерение сопротивления изоляции обмоток.
Критические неисправности: попадание посторонних предметов в зазор между ярмом и якорем вызывает неполное включение магнитной системы, резкий рост тока и перегрев катушки (сопровождается гулом и вибрацией). В этом случае электромагнит необходимо немедленно отключить.

Преимущества

универсальность применения в промышленных и бытовых системах;
возможность работы в режимах ПВ 100 % и ПВ 40 %;
простота конструкции и обслуживания;
ремонтопригодность (съёмная катушка);
допустимость как вертикального, так и горизонтального монтажа.

Ограничения

не предназначен для работы в пыльных, влажных или химически агрессивных средах;
требует строгого соблюдения диапазона питающего напряжения;
при температуре выше $+ 40^{\circ} C$ снижается нагрузочная способность (риск перегрева и пробоя изоляции).

Примеры применения

управление тормозными системами кранов и подъёмных механизмов;
дистанционное включение/отключение задвижек и клапанов;
активация исполнительных механизмов станков;
системы промышленной автоматики и безопасности.
