Гидротолкатель ТЭ-30
Гидротолкатель ТЭ‑30: техническое описание
Назначение
Гидротолкатель ТЭ‑30 — электрогидравлическое устройство для привода колодочных тормозов (в т. ч. моделей ТКГ‑160 и ТКГ‑200) в подъёмно‑транспортном оборудовании. Обеспечивает:
-
растормаживание (удержание колодок разжатыми при подаче питания);
-
торможение (сжатие колодок при отключении питания).
Принцип работы
-
При подаче напряжения асинхронный двигатель приводит в движение насос.
-
Насос создаёт избыточное давление трансформаторного масла под поршнем.
-
Поршень перемещает шток вверх — колодки разжимаются.
-
При отключении питания шток возвращается в исходное положение под действием пружин тормозной системы — колодки сжимаются.
Основные технические характеристики
-
номинальное напряжение: 220 В / 380 В (переменный ток);
-
частота сети: 50 Гц;
-
потребляемая мощность: 160 Вт (0,16 кВт);
-
среднее усилие подъёма: 300 Н;
-
максимальное усилие подъёма: 360 Н;
-
ход штока: 32 мм;
-
время подъёма штока: 0,26–0,35 с;
-
время обратного хода штока: 0,26–0,35 с;
-
масса устройства: 12 кг;
-
масса рабочей жидкости (трансформаторное масло): не более 1,2 кг;
-
климатическое исполнение: У2 (по ГОСТ 15150);
-
степень защиты: IP54;
-
габаритные размеры: ориентировочно 400 × 220 × 220 мм (зависит от производителя).
Режимы работы
-
повторно‑кратковременный;
-
максимальная частота включений: до 720 в час;
-
период включения (ПВ): до 60 %.
Условия эксплуатации
-
температура окружающей среды: от −40 °C до +40 °C;
-
относительная влажность: до 80 % при +20 °C (неагрессивная среда);
-
установка: вертикально, с отклонением не более ±15 °;
-
допускается размещение под навесом или в помещениях с умеренными колебаниями температуры и влажности.
Конструктивные особенности
-
асинхронный электродвигатель;
-
гидронасос и гидроцилиндр с поршнем и штоком;
-
возвратные пружины;
-
герметичный корпус со степенью защиты IP54 (защита от пыли и брызг воды);
-
заливная горловина для масла;
-
клеммная коробка для подключения питания;
-
крепления, совместимые с тормозами ТКГ‑160 и ТКГ‑200.
Область применения
-
мостовые, козловые и башенные краны;
-
подъёмники и лифтовые системы;
-
конвейеры и транспортёры;
-
промышленное оборудование с колодочными тормозами.
Требования к эксплуатации
-
Использовать трансформаторное масло, соответствующее климатическим условиям.
-
Уровень масла — до заливной горловины; удалить воздушные пузыри прокачкой штока.
-
Соблюдать режим ПВ ≤ 60 % и частоту включений ≤ 720 в час.
-
Регулярно проверять:
-
герметичность гидросистемы (отсутствие протечек);
-
состояние сальников и прокладок;
-
свободу хода штока;
-
затяжку электрических соединений.
-
-
При уличной установке рекомендуется защитный кожух от солнечного нагрева.
Меры безопасности
-
подключать и обслуживать только при отключённом питании;
-
не превышать номинальные параметры (напряжение, усилие, ход);
-
не эксплуатировать при повреждениях корпуса, уплотнений или протечках масла;
-
обеспечивать свободный ход штока (без заклинивания);
-
использовать средства индивидуальной защиты при ремонте.
Комплектация
-

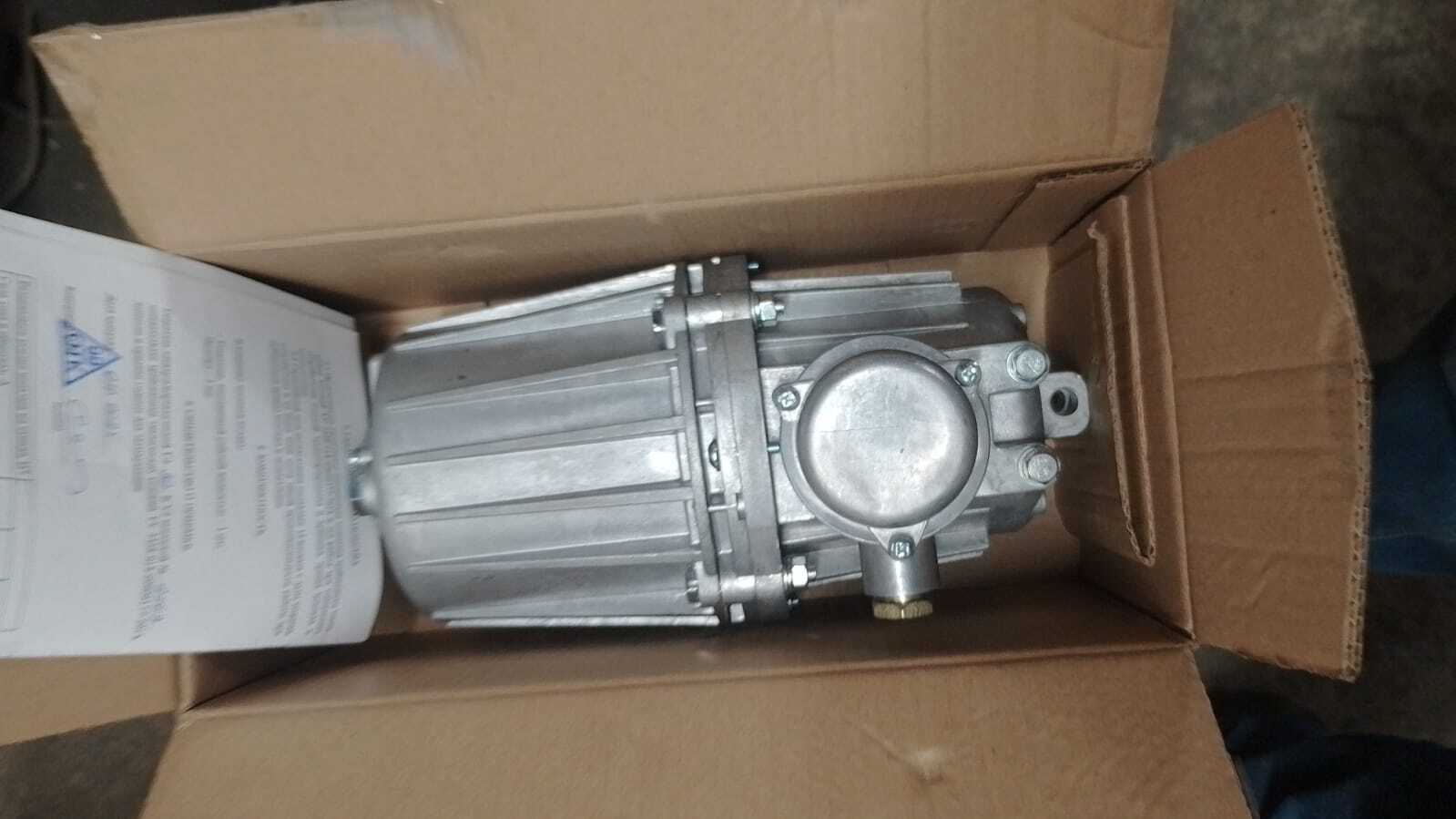

гидротолкатель ТЭ‑30 в сборе;
-
паспорт и руководство по эксплуатации;
-
упаковка для транспортировки.
Гарантия и сертификация
-
соответствует требованиям технических регламентов ЕАЭС;
-
гарантия — 1 год с момента ввода в эксплуатацию.
Совместимость
Гидротолкатель ТЭ‑30 предназначен для работы с колодочными тормозами:
-
ТКГ‑160 (ТКТГ‑160);
-
ТКГ‑200 (ТКТГ‑200).
