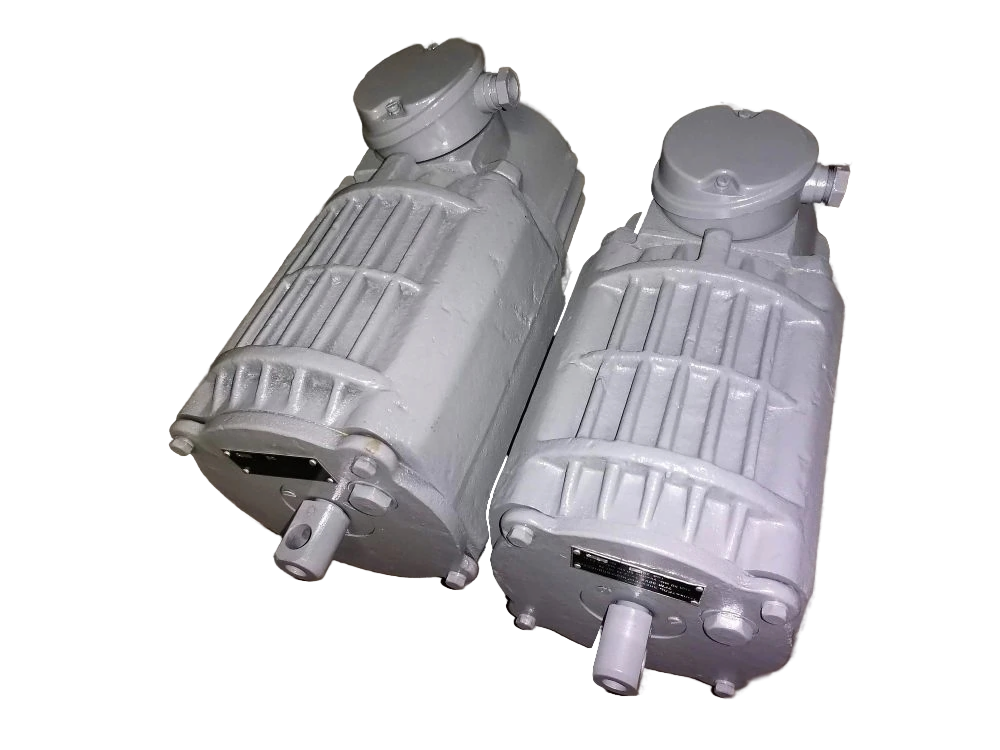

Гидротолкатель ТГМ-50

15 000 руб.

Гидротолкатель ТГМ‑50: описание и характеристики

Гидротолкатель ТГМ‑50 — взрывозащищённое электрогидравлическое устройство, предназначенное для привода колодочных пружинных тормозов (прежде всего — серии ТКГ‑300) и других механизмов, требующих линейного перемещения с заданным усилием. Применяется в подъёмно‑транспортной технике.

Основные функции

плавное растормаживание тормозных механизмов;
обеспечение контролируемой остановки оборудования;
преобразование электрической энергии в линейное перемещение штока с заданным усилием.

Область применения

колодочные тормоза подъёмно‑транспортных механизмов (в т. ч. тормозов ТКГ‑300);
оборудование угольных шахт, рудников, помещений с опасностью газового образования и повышенного содержания пыли;
механизмы, работающие во взрывоопасных зонах с парами и газами категорий IIА, IIВ, IIС (кроме ацетилена), групп Т1–Т4;
открытые площадки и помещения с повышенными требованиями к взрывозащите.

Технические характеристики

Номинальное усилие подъёма: $500 Н$ .
Ход штока: $50 мм$ .
Номинальное напряжение питания: $380 В$ (трёхфазный переменный ток).
Частота сети: $50 Гц$ .
Номинальная мощность двигателя: $0, 25 кВт$ ( $250 Вт$ ).
Потребляемая мощность: $190 Вт$ .
Время подъёма штока (в нагретом состоянии): $0, 65 с$ .
Время обратного хода штока (в нагретом состоянии): $0, 44 с$ .
Масса устройства: $19, 5 кг$ .
Объём рабочей жидкости: $2, 5 л$ (минеральное масло; при температуре ниже  $- 20^{\circ} C$ — масло АМГ‑10).
Степень защиты: IP54.
Климатическое исполнение: У2 (по ГОСТ 15150‑69).
Температурный диапазон эксплуатации: от  $- 20^{\circ} C$ до  $+ 35^{\circ} C$ .
Режим работы: повторно‑кратковременный (ПВ ≤ 60 %).
Максимальная частота включений: до 1 200 включений в час.
Синхронная частота вращения двигателя: $2800 об / мин$ .
Тип двигателя: АДГМ (асинхронный, фланцевый, «сухого» типа, с естественным охлаждением).

Конструктивные особенности

взрывозащищённое исполнение корпуса;
трёхфазный асинхронный электродвигатель АДГМ с фланцевым креплением;
центробежное рабочее колесо на валу двигателя;
гидроцилиндр с поршнем и штоком;
уплотнительные кольца и манжеты (предотвращают протечки рабочей жидкости);
заливное/сливное отверстие с пробкой и уплотнительной прокладкой;
клеммная панель, коробка выводов и крышка для подключения;
болт заземления;
защита от пыли и брызг воды (IP54).

Принцип работы

При подаче напряжения двигатель запускает центробежное колесо, которое, вращаясь, повышает давление масла в камере.
Масло давит на поршень, перемещая его вместе со штоком вверх до крайнего положения — тормозные колодки разжимаются.
Пока двигатель работает, поршень остаётся в верхнем положении.
При отключении питания вращение колеса прекращается, давление падает, и поршень со штоком под действием силы тяжести возвращается в исходное положение — колодки зажимают шкив, обеспечивая торможение.

Эксплуатационные требования

Заправка рабочей жидкости: заливать через специальное отверстие в корпусе; закрывать пробкой с уплотнительной прокладкой.
Контроль уровня масла: регулярно проверять перед запуском и после длительных перерывов.
Замена масла: проводить согласно регламенту, используя рекомендованную жидкость (при температуре ниже  $- 20^{\circ} C$ — масло АМГ‑10).
Электробезопасность: обязательное заземление, соблюдение норм по напряжению и частоте.
Обслуживание: периодическая проверка уплотнений, пружин, электрических соединений, состояния гидроцилиндра и подшипников.
Монтаж: возможен в помещениях и на открытых площадках с взрывоопасными средами (категории IIА, IIВ, IIС, группы Т1–Т4).
Не превышать допустимое количество включений в час: до 1 200 включений (при ПВ ≤ 60 %).
Эксплуатация: избегать воздействия ацетилена и иных сред, не предусмотренных техническими условиями.

Возможные неисправности и меры по устранению

Недостаточное усилие подъёма: проверить уровень и качество рабочей жидкости, убедиться в отсутствии утечек; при необходимости добавить масло или заменить уплотнители.
Протечка рабочей жидкости: заменить уплотнительные кольца, манжеты или сальниковые элементы.
Посторонние шумы или вибрации: разобрать устройство, проверить подшипники и крепления.
Перегрев двигателя: проверить нагрузку и вентиляцию, убедиться в соответствии напряжения сети.
Замедленное движение штока: проверить вязкость рабочей жидкости и температуру окружающей среды.
Наличие пузырей воздуха в системе: удалить вручную, прокачав шток вверх‑вниз.

Гарантия

Гарантия: 1 год со дня продажи (при соблюдении условий эксплуатации).

Комплектация (базовая)

гидротолкатель в сборе (без рабочей жидкости);
паспорт изделия;

Важные примечания

Совместимость: предназначен для тормозов ТКГ‑300 и аналогичных механизмов с ходом штока 50 мм.
Безопасность:
- не эксплуатировать при утечке рабочей жидкости или повреждённых уплотнениях;
- соблюдать требования по электробезопасности и заземлению;
- использовать только в зонах, соответствующих категориям взрывозащиты (IIА, IIВ, IIС) и температурному диапазону.
Маркировка:
- ТГМ‑50 — взрывозащищённое исполнение;
- 50 — условный индекс модели (соответствует номинальному усилию подъёма в Н);
- У2 — климатическое исполнение (умеренный климат).
Особенности:
- требует заливки трансформаторного масла (или АМГ‑10 при низких температурах);
- совместим с электродвигателем АДГМ специального исполнения;
- рассчитан на интенсивную эксплуатацию (до 1 200 включений/час).
