Колесо К2Р 700×100
Колесо крановое двухребордное К2Р 700×100: описание и характеристики

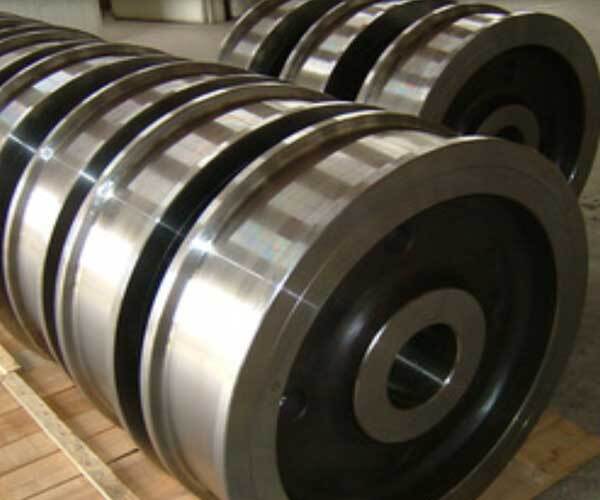

Колесо К2Р 700×100 — ходовой элемент грузоподъёмных кранов (мостовых, козловых, портальных), а также цеховых тележек и вагонеток. Относится к типу двухребордных колёс, обеспечивающих повышенную безопасность за счёт двойной фиксации на рельсовом пути.
Назначение
-
приведение техники в движение;
-
поддержание устойчивости крана или тележки на рельсовых путях;
-
передача нагрузки от крана на рельсы;
-
предотвращение соскальзывания ходовой части с рельсов (благодаря двум ребордам).
Конструктивные особенности
-
тип: двухребордное колесо (две ограничительные реборды по краям);
-
исполнение: может быть ведущим (приводным) или ведомым (неприводным);
-
монтаж:
-
ведущие колёса монтируются на отдельных валах;
-
ведомые — на свободно вращающихся осях;
-
-
крепление: эвольвентные шлицы с натягом или шпонки;
-
комплектация: поставляется с подшипниками, валами, шестернями и другими элементами для монтажа.
Технические характеристики
-
диаметр колеса (D): 700 мм;
-
ширина обода (B): 100 мм;
-
максимальная статическая нагрузка: 250–320 кН (25–32 т);
-
типоразмер подшипника: 3626;
-
маркировка буксы: БУ 280;
-
совместимые рельсы: Р43, Р50, КР70, КР80, КР130;
-
масса колеса в сборе: 512 кг;
-
основные размеры (мм):
-
D₁ = 770 (наружный диаметр);
-
D₂ = 280 (диаметр посадочного отверстия);
-
B₁ = 150 (ширина между ребордами);
-
L = 165, L₁ = 310, L₂ = 120 (длины участков);
-
d = 110, d₁ = 130, d₂ = 135, d₃ = 33 (диаметры отверстий);
-
b = 32, t = 117, H = 175, H₁ = 215, S = 60 (другие размеры).
-
Материалы изготовления
-
основной материал: сталь 65Г (по ГОСТ 28648‑90);
-
допустимые аналоги (по согласованию): сталь 45, сталь 55Л;
-
термообработка: закалка рабочей поверхности до твёрдости 300–360 НВ (повышает износостойкость).
Область применения
-
мостовые краны;
-
козловые краны;
-
портальные краны;
-
ходовые тележки вагонеток;
-
цеховые тележки.
Зависимость числа колёс от грузоподъёмности
-
до 50 т: 4 колеса;
-
75–125 т: 8 колёс;
-
от 150 т: 16 колёс;
-
тяжёлые портальные краны: 32–48 колёс.
Критерии замены
-
износ реборд более 50 % от заводского размера;
-
износ поверхности катания более 15–20 %;
-
наличие раковин, сколов, сквозных трещин;
-
деформация колеса или посадочных элементов;
-
повреждения подшипников или букс.
Преимущества
-
высокая надёжность за счёт двух реборд;
-
устойчивость к динамическим и статическим нагрузкам;
-
износостойкость (благодаря термообработке);
-
совместимость с распространёнными типами рельсов;
-
возможность изготовления из разных марок стали по требованию заказчика.
Ограничения и требования к эксплуатации
-
регулярный осмотр: контроль износа реборд и поверхности катания;
-
соблюдение нагрузки: не превышать 250–320 кН;
-
качество рельсов: отсутствие неровностей, посторонних предметов, абразивных материалов;
-
условия среды: учитывать влажность, агрессивные вещества, температурные перепады;
-
правильность монтажа: соблюдение соосности и затяжки соединений;
-
своевременная замена: при обнаружении критических дефектов.
Нормативные документы
-
ГОСТ 28648‑90 — основные требования к крановым колёсам;
-
сертификаты качества на металл (сопровождают каждую партию).
