Колодка тормозная ТКГ-200

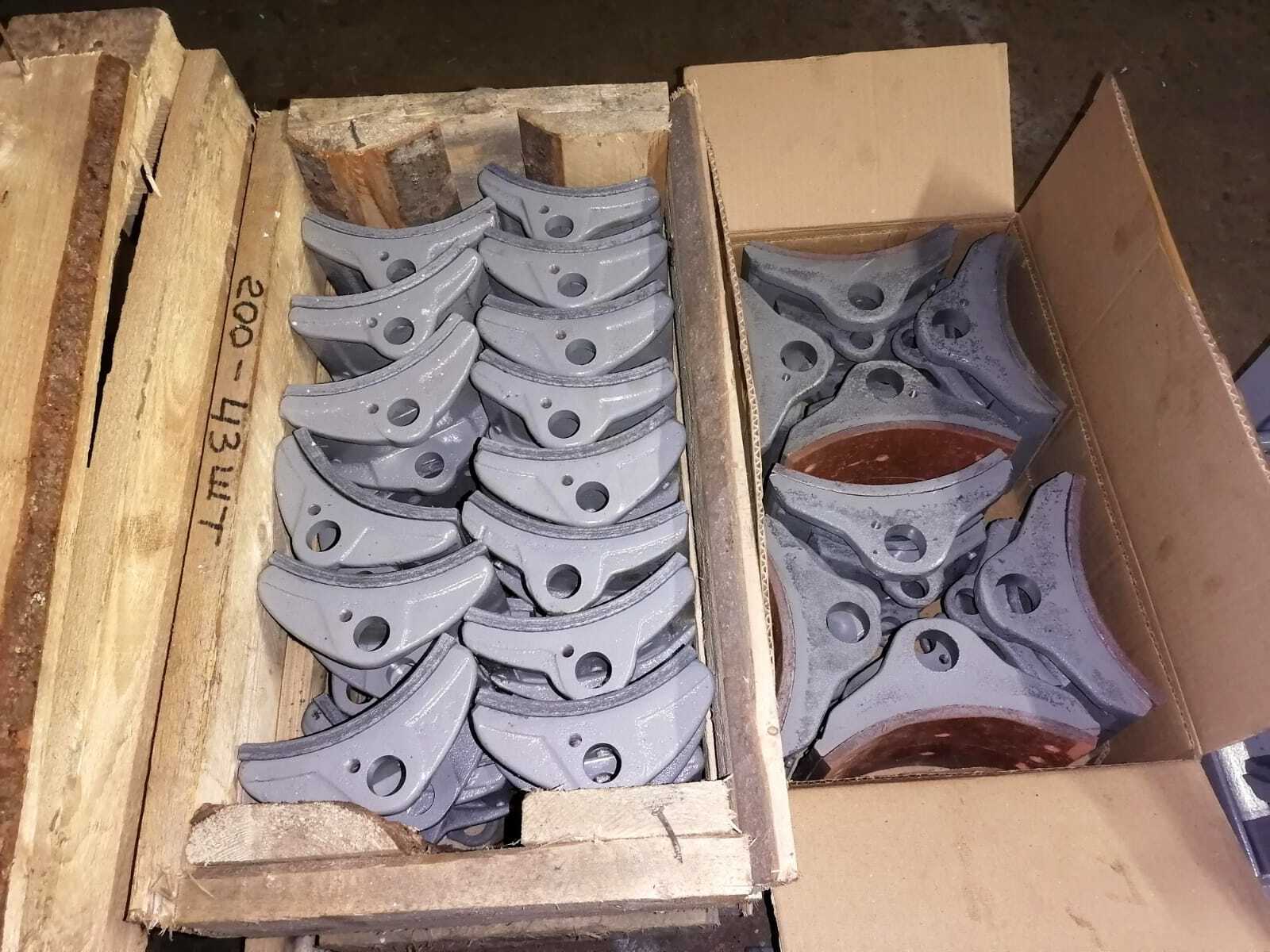

Колодки ТКГ изготавливают из чугуна а саму накладку из фрикционного материала.
На тормоза ТКП, ТКТ, устанавливаются аналогичные тормозные колодки.
Колодка тормозная ТКГ‑200: описание и характеристики
Назначение
Тормозная колодка ТКГ‑200 — рабочий элемент колодочного тормоза серии ТКГ‑200. Предназначена для:
-
остановки вращающихся частей механизмов;
-
фиксации валов в неподвижном состоянии при отключённом приводе;
-
предотвращения самопроизвольного движения;
-
обеспечения безопасности подъёмно‑транспортного и технологического оборудования.
Принцип работы
При срабатывании тормоза колодка прижимается фрикционной накладкой к тормозному шкиву. За счёт силы трения:
-
кинетическая энергия вращения преобразуется в тепловую;
-
обеспечивается контролируемое замедление;
-
шкив надёжно фиксируется в неподвижном положении.
Конструкция и материалы
Колодка состоит из двух основных элементов:
-
Металлическая основа — чугунная отливка с механической обработкой. Обеспечивает:
-
жёсткость конструкции;
-
устойчивость к ударным нагрузкам и вибрациям;
-
длительный ресурс работы.
-
-
Фрикционная накладка — износостойкий материал (например, ЭМ‑1 или асбестовый состав), закреплённый на основе заклёпками. Обеспечивает:
-
надёжное сцепление со шкивом диаметром 200 мм;
-
эффективное торможение;
-
стойкость к износу при интенсивных нагрузках.
-
Дополнительно колодка включает крепежно‑регулировочный узел:
-
ось (палец) диаметром 20 мм для свободного вращения колодки;
-
регулировочные болты и гайки на кронштейне рычага — для настройки равномерного отхода от шкива.
Технические характеристики
-
диаметр тормозного шкива (по маркировке): ;
-
длина по окружности накладки: ;
-
межушное расстояние: ;
-
диаметр под палец (крепёжный): ;
-
толщина накладки: ;
-
ширина колодки / накладки: ;
-
масса: ;
-
материал основы: чугун;
-
тип крепления накладки: заклёпки.
Область применения
Колодка ТКГ‑200 используется в тормозах ТКГ‑200, устанавливаемых на:
-
подъёмно‑транспортные механизмы;
-
краны различного типа (мостовые, башенные, козловые);
-
конвейеры;
-
лебёдки;
-
другие промышленные механизмы с горизонтальным расположением оси тормозного шкива.
Совместимость
Колодки ТКГ‑200 подходят для тормозов:
-
ТКГ‑200;
-
ТКТ‑200;
-
ТКП‑200.
Особенности эксплуатации
-
Периодическая проверка износа фрикционной накладки. Замена требуется:
-
при оголении заклёпок;
-
при достижении минимально допустимой толщины накладки.
-
-
Регулировка отхода от тормозного шкива — с помощью болтов на кронштейне рычага.
-
Контроль состояния оси (пальца) и шарнирных соединений — для обеспечения свободного вращения колодки.
-
Очистка поверхностей трения от загрязнений и масляных пятен — для сохранения коэффициента трения.
-
Своевременная замена накладки (при частичном износе) позволяет сохранить основу колодки и избежать повреждения тормозного шкива.
Преимущества
-
высокая износостойкость фрикционной накладки;
-
прочность и вибростойкость чугунной основы;
-
простота замены и регулировки;
-
совместимость с распространёнными сериями тормозов;
-
надёжность в тяжёлых условиях эксплуатации (частые пуски/остановки, вибрации, перегрузки).
Гарантии и стандарты
-
гарантийный срок: 6–12 месяцев с даты ввода в эксплуатацию (в зависимости от производителя и условий договора);
-
соответствие требованиям ГОСТ и ТУ на крановые тормоза.
