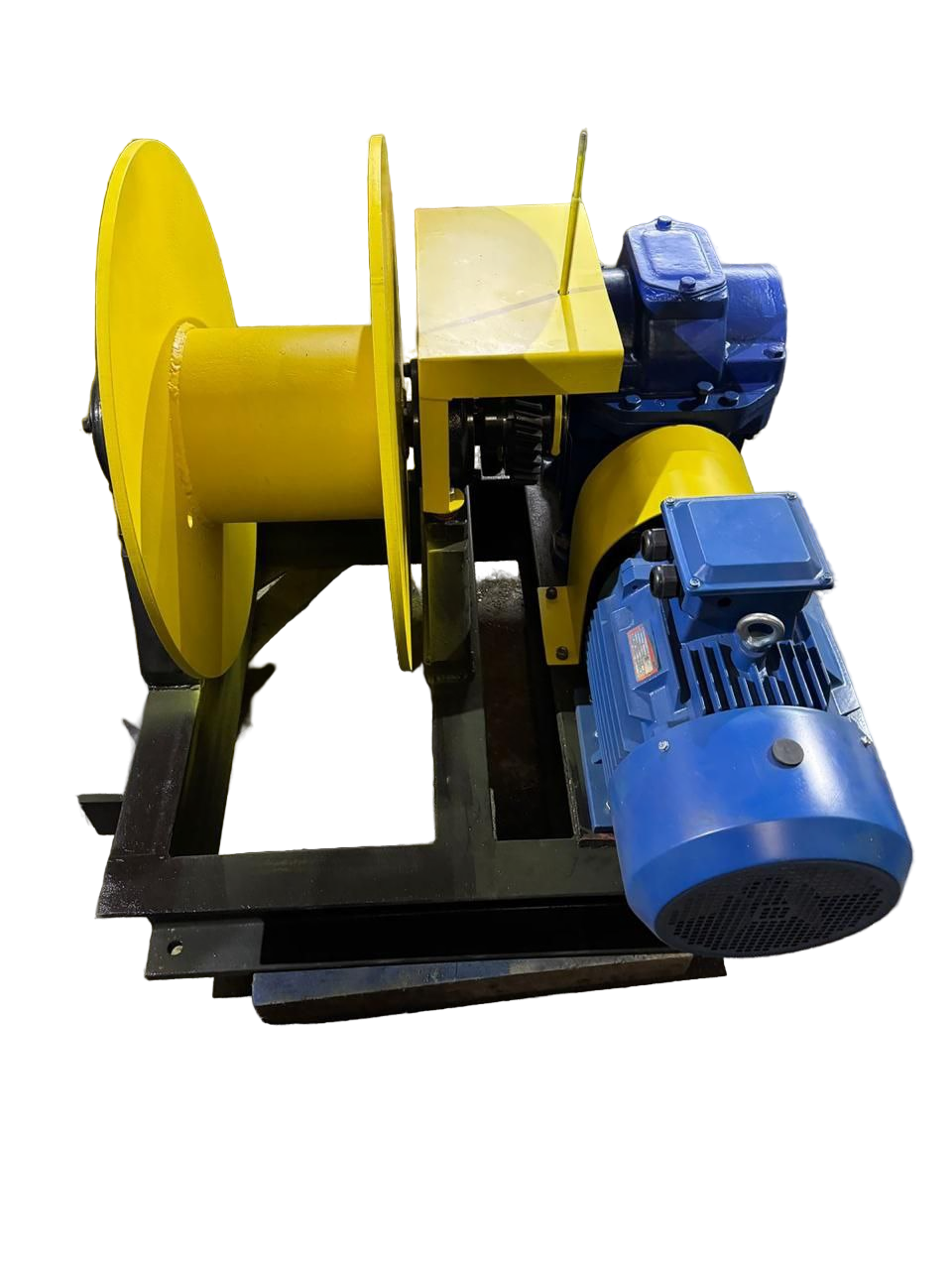

Лебедка ЛМ‑71 с ручным механизмом отключения
Лебедка ЛМ‑71 с ручным механизмом отключения: описание и особенности
Лебедка маневровая ЛМ‑71 с ручным механизмом отключения — промышленное оборудование для перемещения железнодорожных вагонов, полувагонов и цистерн по рельсовым путям. Используется на промышленных предприятиях, складах, в портах и на сортировочных станциях.
Назначение
-
подтягивание (перемещение) до 7 гружёных вагонов (грузоподъёмностью 63–125 т) на погрузочных пунктах;
-
выполнение вспомогательных работ, связанных с перемещением грузов по горизонтальному пути;
-
проведение монтажно‑демонтажных операций;
-
работа в составе передвижных и стационарных маневровых установок.
Основные технические характеристики
-
Тяговое усилие на последнем слое навивки: 7,1 т (71 кН).
-
Канатоёмкость барабана: 100 м.
-
Скорость каната на последнем слое навивки: 0,2 м/с.
-
Диаметр каната: 22,5 мм.
-
Установленная мощность электродвигателя: 8,5–11 кВт (в зависимости от комплектации).
-
Частота вращения привода: 1500 об/мин.
-
Напряжение питания: 380 В, 50 Гц.
-
Габаритные размеры (Д × Ш × В): 1200 × 1250 × 1000 мм (возможны вариации по исполнению).
-
Масса (без каната и пускорегулирующей аппаратуры): 1060–1150 кг.
-
Диапазон рабочих температур: от −40 °C до +35 °C.
Конструктивные особенности (с ручным механизмом отключения)
Лебедка состоит из:
-
рамы (несущая конструкция);
-
червячного редуктора с электродвигателем;
-
рабочего барабана, опирающегося на корпус редуктора и опору;
-
механизма включения и отключения барабана от привода (встроен в редуктор).
Принцип работы ручного механизма отключения:
-
В исполнении со свободным ходом барабана при реверсировании вращения электродвигателя барабан отключается от привода за счёт срабатывания кулачкового механизма.
-
Оператор вручную активирует механизм отключения, что позволяет:
-
разматывать тяговый канат без участия двигателя;
-
перемещать канат к погрузочному пункту с произвольной скоростью;
-
выполнять позиционирование груза без энергозатрат.
-
Дополнительные опции (по запросу):
-
тормоз в исполнении «РВ»;
-
электрошкаф с пусковой аппаратурой;
-
стальной канат и грузовой крюк;
-
частотный преобразователь скорости;
-
радиоуправление;
-
звуковая сигнализация.
Климатические исполнения
-
У — умеренный климат;
-
Т — тропический климат.
По запросу возможно изготовление во взрывобезопасном исполнении (соответствует ГОСТ 12.2.020‑76).
Преимущества
-
Экономия энергии — ручной механизм отключения позволяет разматывать канат без включения двигателя.
-
Гибкость управления — возможность ручного позиционирования груза.
-
Надёжность — прочная конструкция и качественные комплектующие.
-
Компактность — удобство размещения на ограниченных площадках.
-
Универсальность — подходит для разных типов грузов и условий эксплуатации.
Важные замечания
-
Комплектация:
-
лебедка поставляется без каната (приобретается отдельно);
-
ручной механизм отключения входит в базовую комплектацию (для исполнения со свободным ходом барабана).
-
-
Монтаж:
-
требуется прочная опора, рассчитанная на динамические нагрузки;
-
необходимо соблюдать требования к заземлению и электробезопасности.
-
-
Техническое обслуживание:
-
регулярная проверка состояния каната, барабанов и редуктора;
-
контроль уровня смазки;
-
осмотр тормозных механизмов и электрических соединений.
-
-
Безопасность:
-
обязательное заземление оборудования;
-
использование СИЗ при обслуживании;
-
соблюдение правил эксплуатации грузоподъёмных механизмов.
-
-
Гарантия: 12 месяцев с момента отгрузки (уточняйте у поставщика).
