Лебедка скреперная 10ЛС‑2СМА
Лебедка скреперная 10ЛС‑2СМА: подробное описание

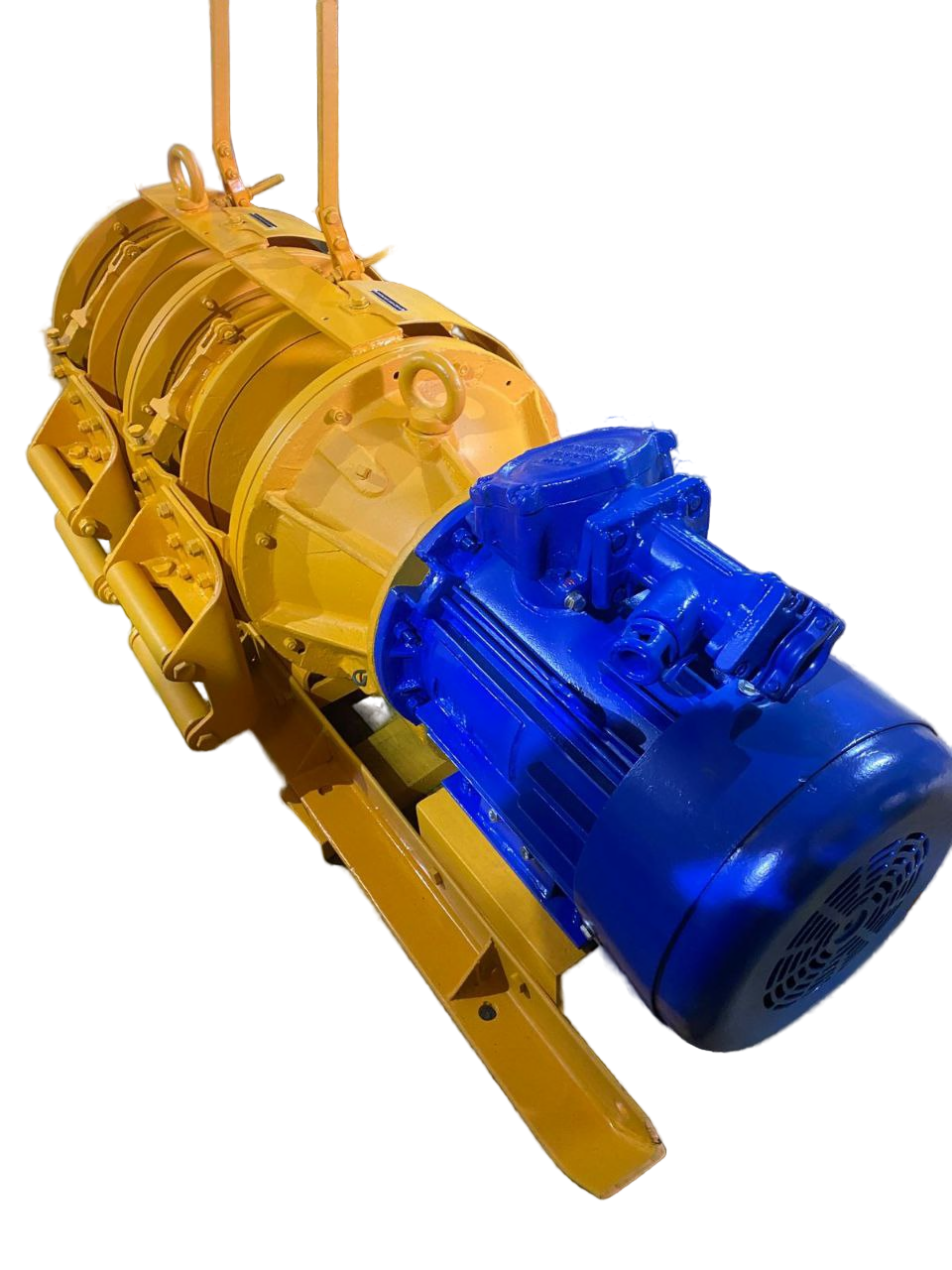

10ЛС‑2СМА — двухбарабанная электрическая скреперная лебёдка, предназначенная для механизированной доставки горной массы при подземной и открытой разработке полезных ископаемых.
Основное назначение
Лебёдка применяется для:
-
монтажа и демонтажа горного оборудования;
-
перемещения грузов по почве горизонтальных горных выработок;
-
натяжения лент конвейеров;
-
механизации маневровых работ с составами вагонеток;
-
доставки отделенной от массива горной массы (уголь, руда, порода);
-
складирования сыпучих и кусковых материалов на открытых разработках.
Конструктивные особенности
Ключевые элементы конструкции:
-
двухбарабанная схема (рабочий и холостой барабаны);
-
соосное расположение барабанов и электродвигателя;
-
ручное управление с помощью рычагов;
-
ленточные тормоза барабанов с фрикционными колодками;
-
жёсткая рама — обеспечивает простоту установки (требуется минимальная подготовка площадки);
-
сборно‑разборная блочная конструкция — упрощает монтаж, демонтаж и транспортировку.
Основные узлы (редуктор привода, блоки барабанов, электродвигатель) крепятся к раме‑основанию.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальная мощность электродвигателя | |
| Тяговое усилие | () |
| Средняя скорость каната (рабочий ход) | |
| Средняя скорость каната (холостой ход) | |
| Диаметр каната | |
| Канатоёмкость барабана | |
| Габаритные размеры (Д × Ш × В) | |
| Масса (без каната) | |
| Масса с магнитным пускателем |
Эксплуатационные особенности
-
Взрывобезопасное исполнение
Электрооборудование изготовлено во взрывобезопасном исполнении (РВ), что позволяет использовать лебёдку в шахтах, опасных по газу и пыли. -
Принцип работы
-
Для включения рабочего барабана при работающем двигателе затягивают соответствующий тормоз — канат наматывается, перемещая гружёный скрепер.
-
Одновременно с холостого барабана канат сматывается.
-
Направление движения скрепера задаётся переменным включением тормозов планетарных редукторов.
-
-
Управление
Ручное, с помощью рычагов. В стандартную поставку входят магнитный пускатель и кнопочный пост управления. -
Комплектация
-
Канаты и скреперное оборудование не входят в комплект (поставляются отдельно по согласованию).
-
Преимущества
-
простота конструкции и управления;
-
надёжность в работе;
-
компактность;
-
высокие тяговые усилия при относительно небольших габаритах;
-
удобство монтажа и обслуживания благодаря блочной конструкции.
