Лебедка скреперная 110ЛС‑2СМА

дог.

Лебедка скреперная 110ЛС‑2СМА: подробное описание

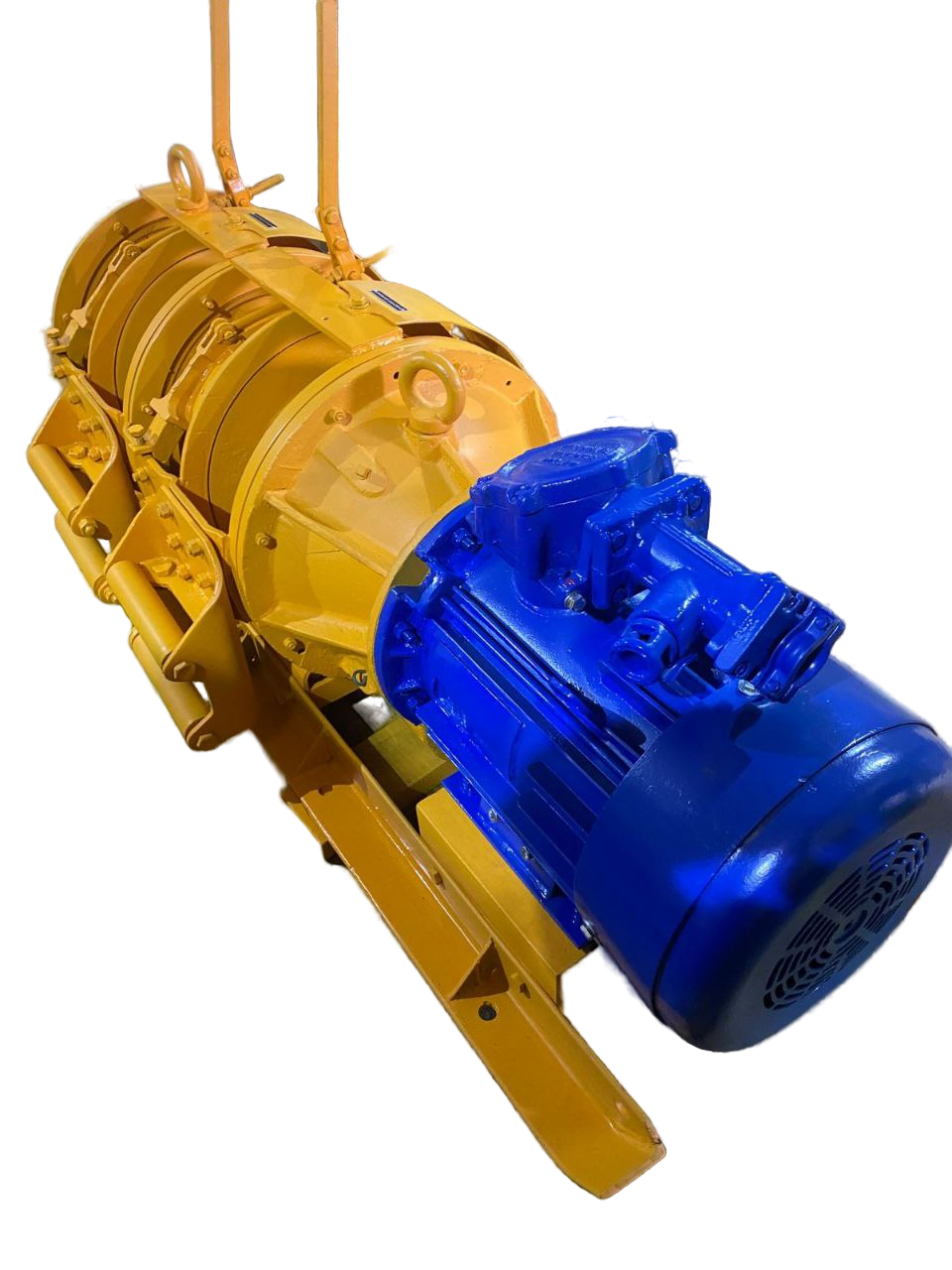

110ЛС‑2СМА — двухбарабанная электрическая скреперная лебёдка повышенной мощности для механизированной доставки горной массы при подземной и открытой разработке полезных ископаемых.

Назначение

Лебёдка предназначена для:

транспортировки угля, руды, породы в шахтах и карьерах;
перемещения крупногабаритных грузов и оборудования;
погрузо‑разгрузочных и монтажно‑демонтажных работ в сложных горно‑геологических условиях;
работ на участках с большими объёмами горной массы, где требуется высокая тяговая способность.

Конструктивные особенности

Основные узлы:

электродвигатель (110 кВт);
планетарный редуктор с индивидуальными тормозами;
блоки рабочего и холостого барабанов;
жёсткая несущая рама;
магнитный пускатель и кнопочный пост управления.

Ключевые особенности конструкции:

двухбарабанная схема (рабочий и холостой барабаны);
соосное расположение двигателя и барабанов;
ручное управление рычагами с тормозами планетарного редуктора;
взрывобезопасное исполнение (РВ) — допускается эксплуатация в шахтах, опасных по газу и пыли;
блочная конструкция — упрощает монтаж, демонтаж и транспортировку;
ленточные тормоза с фрикционными колодками для надёжного удержания груза;
усиленные подшипники и валы для работы с высокими нагрузками.

Принцип работы

При затягивании тормоза рабочего барабана канат наматывается — скрепер с грузом перемещается.
Одновременно с холостого барабана канат сматывается.
Направление движения скрепера задаётся переключением тормозов планетарных редукторов.

Технические характеристики

Параметр	Значение
Номинальная мощность электродвигателя	$110 кВт$
Тяговое усилие	$8000 кгс$ ( $80000 Н$ )
Скорость каната (рабочий ход)	$1, 5 м / с$
Скорость каната (холостой ход)	$2, 1 м / с$
Диаметр каната	$23 мм$
Канатоёмкость барабана	$125 м$
Напряжение питания	$380 В$ (трёхфазная сеть)
Габаритные размеры (Д × Ш × В)	$2800 \times 1202 \times 1221 мм$
Масса (без каната)	$4320 кг$
Масса с магнитным пускателем	$4370 кг$
Температурный режим эксплуатации	от −40 °C до +40 °C
Степень защиты электрооборудования	IP54–IP55

Эксплуатационные требования и обслуживание

Условия эксплуатации:

допускается работа в загазованных и запылённых шахтах (при наличии взрывобезопасного исполнения);
требуется твёрдое, ровное основание с несущей способностью не менее 5 т/м²;
необходимо обеспечить свободный доступ к тормозам, редуктору и электрооборудованию для обслуживания;
обязательна защита от прямого попадания атмосферных осадков (навес или укрытие).

Регулярное обслуживание:

ежедневный визуальный осмотр каната (износ, коррозия, заломы, обрывы проволок);
еженедельная проверка и регулировка ленточных тормозов (ход рычагов, износ колодок);
ежемесячная смазка редуктора и подшипников согласно регламенту (с указанием марки смазки и периодичности);
квартальный контроль состояния электрооборудования (изоляция, контакты, заземление);
сезонная ревизия канатоведущих элементов (барабаны, ролики, направляющие).

Комплектация

В поставку входят:

лебёдка в сборе (двигатель, редуктор, барабаны, рама);
магнитный пускатель;
кнопочный пост управления.

Не входит в комплект:

канат;
скреперное оборудование (скрепер, блоки, прицепные устройства);
анкерные крепления для фиксации на грунте.

Преимущества

высокая тяговая способность ( $8000 кгс$ ) для работы с крупными объёмами горной массы;
взрывобезопасное исполнение для эксплуатации в опасных шахтных условиях;
простота управления благодаря интуитивно понятной системе рычагов и тормозов;
надёжность в тяжёлых условиях (пыль, влага, перепады температур, вибрации);
достаточная канатоёмкость ( $125 м$ ) для большинства типовых задач на шахтах и разрезах;
модульная конструкция для удобства транспортировки и монтажа в стеснённых условиях.
