Лебедка скреперная 17ЛС‑2СМА
Лебедка скреперная 17ЛС‑2СМА: описание и технические характеристики

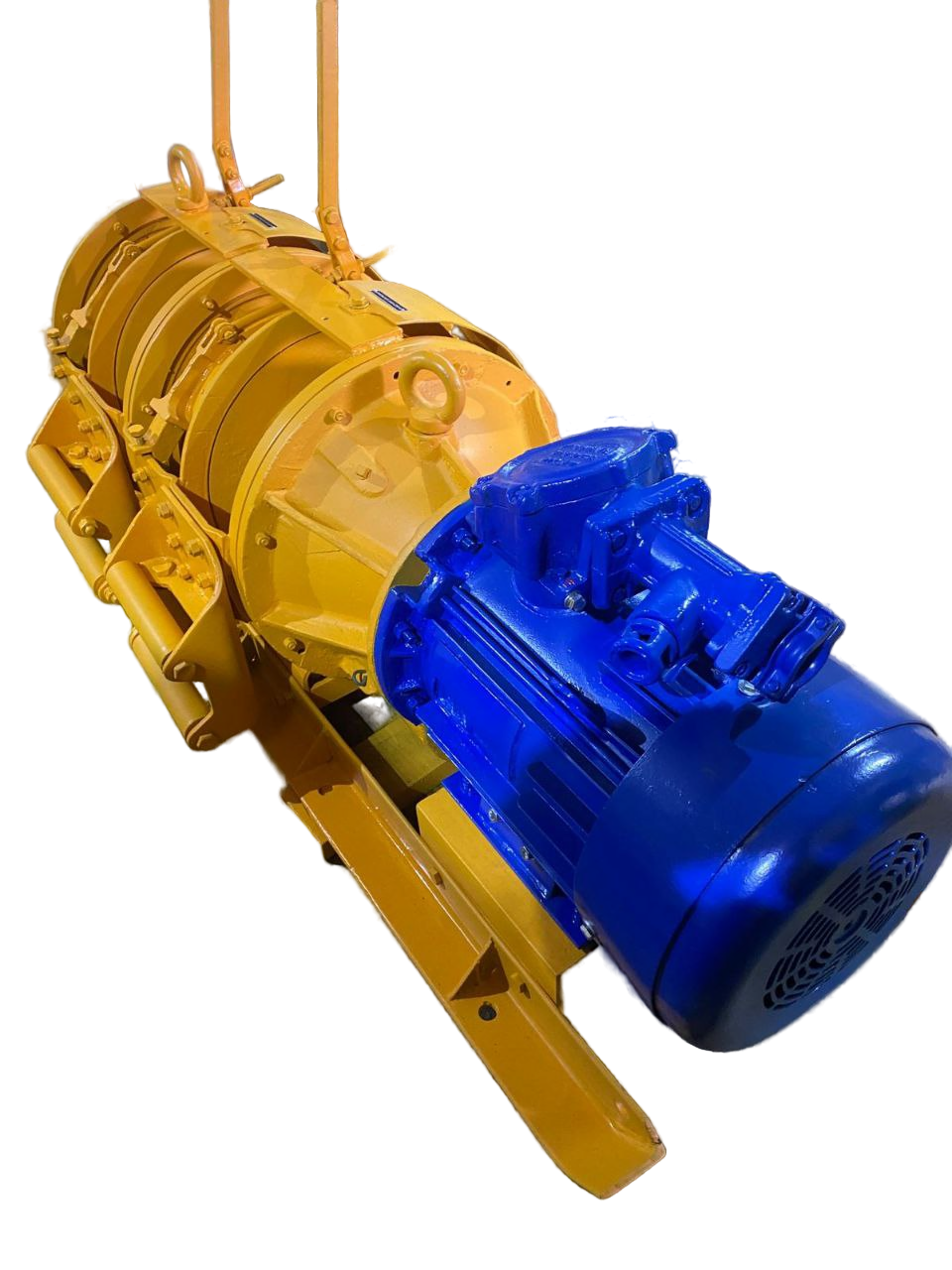

17ЛС‑2СМА — двухбарабанная электрическая скреперная лебёдка с соосным расположением двигателя. Предназначена для механизированной доставки горной массы (уеля, руды, породы) при подземной и открытой разработке полезных ископаемых, а также для складирования сыпучих и кусковых материалов.
Назначение
Лебёдка применяется для:
-
транспортировки отделённой от массива горной массы по горизонтальным и наклонным горным выработкам;
-
перемещения грузов и оборудования при погрузо‑разгрузочных и монтажно‑демонтажных работах в шахтах;
-
механизации работ на открытых разработках.
Конструктивные особенности
Основные узлы:
-
электродвигатель;
-
редуктор привода;
-
блоки рабочего и холостого барабанов.
Ключевые особенности конструкции:
-
двухбарабанная схема (рабочий и холостой барабаны);
-
соосное расположение двигателя и барабанов;
-
ручное управление с помощью тормозов планетарных редукторов;
-
взрывобезопасное исполнение (РВ) электрооборудования — допускает эксплуатацию в шахтах, опасных по газу и пыли;
-
блочная конструкция из транспортабельных узлов — упрощает монтаж, демонтаж и транспортировку.
Принцип работы
-
Для включения рабочего барабана при работающем двигателе затягивают соответствующий тормоз — канат наматывается, перемещая гружёный скрепер.
-
Одновременно с холостого барабана канат сматывается.
-
Направление движения скрепера задаётся переменным включением тормозов планетарных редукторов рабочего и холостого барабанов.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальная мощность электродвигателя | |
| Тяговое усилие | () |
| Средняя скорость каната (рабочий ход) | |
| Средняя скорость каната (холостой ход) | |
| Диаметр каната | |
| Канатоёмкость барабана | |
| Габаритные размеры (Д × Ш × В) | |
| Масса (без каната) | |
| Масса с магнитным пускателем |
Эксплуатационные параметры
-
Температурный режим работы: от −40 °C до +40 °C.
-
Степень защиты электрооборудования: IP54–IP55.
-
Комплектация: магнитный пускатель и кнопочный пост управления (канаты и скреперное оборудование в комплект не входят).
Преимущества
-
высокая тяговая способность при относительно компактных габаритах;
-
взрывобезопасное исполнение для работы в опасных шахтных условиях;
-
простота управления и обслуживания благодаря блочной конструкции;
-
надёжность в тяжёлых эксплуатационных условиях.
