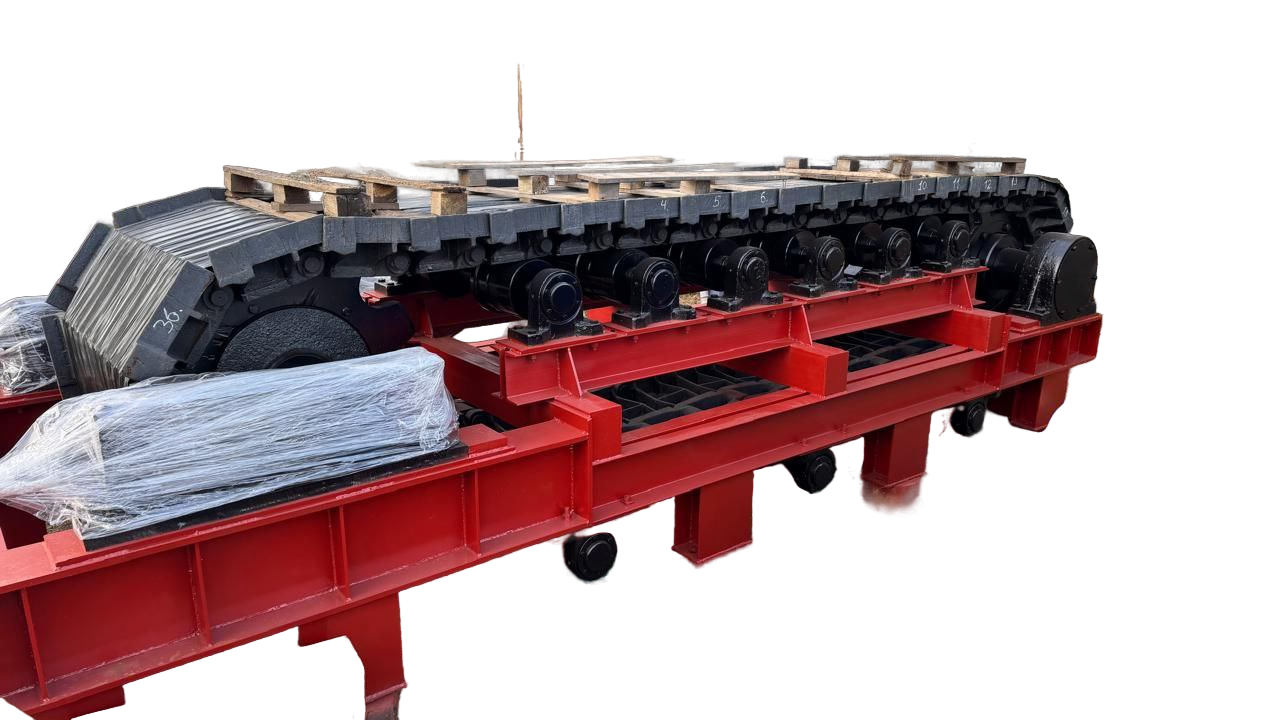

Питатель ПП2-12-60

дог.

Пластинчатый питатель ПП‑2‑12‑60: описание и технические характеристики

Пластинчатый питатель ПП‑2‑12‑60 — промышленное оборудование среднего типа для равномерной подачи тяжёлых, крупнокусковых и абразивных материалов (руды, горной массы) из бункеров в дробилки, грохоты и другие агрегаты дробильно‑сортировочных комплексов.

Назначение

Питатель предназначен для:

непрерывной разгрузки приёмных бункеров (в т. ч. объёмом до $50 м^{3}$ );
дозированной подачи сырья в технологические линии;
транспортировки крупнокусковых, абразивных и глинистых материалов;
питания головных дробилок и грохотов для первичной сортировки.

Основные технические характеристики

Ширина полотна: $1200 мм$ .
Расстояние между осями звёздочек: $6000 мм$ .
Скорость движения полотна: $0, 2$ ; $0, 25 м / с$ (регулируется частотным преобразователем).
Производительность:
- до $430 м^{3} / ч$ (при $0, 2 м / с$ );
- до $800 м^{3} / ч$ (максимальная, при $0, 25 м / с$ ).
Максимальная крупность подаваемого материала: до $750 мм$ (но не более $0, 3$ ширины полотна).
Масса куска материала: не более $500 кг$ .
Объёмная масса насыпного груза: не более $1800 кг / м^{3}$ .
Масса питателя (с электрооборудованием): $23480 - 25400 кг$ (в зависимости от комплектации).
Габаритные размеры (Д × Ш × В): $7730 - 8700 \times 4495 - 5060 \times 1592 - 1765 мм$ (варьируются по поставке).
Мощность электродвигателя: $36 кВт$ .
Редуктор: тип ЦТ‑1450.
Вес полотна: $9370 кг$ .
Число пластин полотна: $49 шт .$

Конструктивные особенности

Полотно состоит из стальных пластин, соединённых тяговыми цепями; внутренняя сторона пластин имеет выступы для зацепления с зубьями ведущего вала.
Приводной механизм включает электродвигатель, редуктор и частотный преобразователь для плавной регулировки скорости.
Сварная рама рассчитана на высокие нагрузки и ударные воздействия.
Натяжное устройство (модель ПП 2.52.00.000) обеспечивает регулировку натяжения цепей.
Опорные ролики (верхние и нижние) поддерживают полотно и снижают износ.
Стальной бункер из листовой стали расположен в верхней части конструкции.
Конструкция допускает замену отдельных пластин и роликов при износе.

Область применения

ПП‑2‑12‑60 используется в:

горнодобывающей промышленности (карьеры, рудники);
обогатительных фабриках;
дробильно‑сортировочных комплексах;
линиях первичного дробления и сортировки горных пород, руды и прочих крупнокусковых материалов.

Преимущества

Высокая производительность при работе с тяжёлыми и абразивными материалами.
Регулируемая скорость полотна — возможность настройки подачи под конкретные задачи.
Прочная конструкция — устойчивость к ударным нагрузкам и абразивному износу.
Модульная сборка — удобство обслуживания и замены изношенных элементов.
Комплектация ЗИП — ускорение ремонтных работ.
Возможность работы с крупными кусками (до $750 мм$ ).

Важные замечания

Точные габариты и масса зависят от конкретной поставки и комплектации — уточняйте у производителя.
При проектировании технологических линий необходимо:
- предусмотреть фундамент и опорные конструкции с учётом массы питателя;
- обеспечить свободный доступ для обслуживания и замены элементов полотна.
Для долговечной работы требуется:
- регулярное техническое обслуживание;
- контроль натяжения цепей и состояния роликов;
- своевременная замена изношенных пластин и роликов.
Максимальная крупность материала не должна превышать $0, 3$ ширины полотна ( $360 мм$ для ПП‑2‑12‑60), а масса куска — не более $500 кг$ .
