Питатель ПП2-12-90
Пластинчатый питатель ПП‑2‑12‑90: описание и технические характеристики

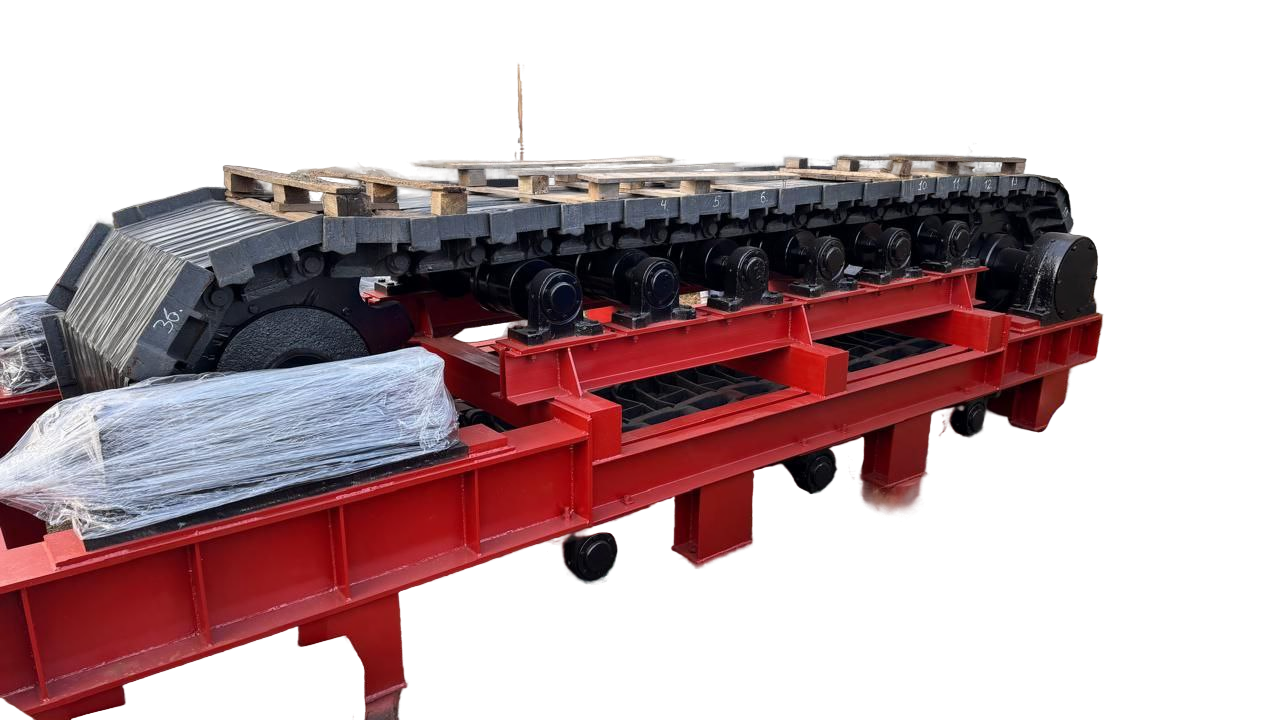

Пластинчатый питатель ПП‑2‑12‑90 — промышленное оборудование для равномерной подачи кусковых и зернистых материалов из бункеров и воронок в дробилки, грохоты и другие технологические агрегаты дробильно‑сортировочных комплексов.
Назначение
Питатель предназначен для:
-
непрерывной разгрузки накопительных ёмкостей (бункеров, воронок);
-
дозированной подачи сырья в производственные линии;
-
транспортировки крупнокусковых, абразивных и глинистых материалов;
-
питания головных дробилок и грохотов для первичной сортировки.
Основные технические характеристики
-
Ширина полотна: .
-
Длина транспортирования (расстояние между осями звёздочек): .
-
Скорость движения полотна: ; ; ; (регулируется).
-
Производительность: ; ; ; (в зависимости от скорости ленты и свойств материала).
-
Максимальная крупность подаваемого материала: до .
-
Объёмная масса насыпного груза: до .
-
Масса питателя (с электрооборудованием): уточняется по поставке.
-
Габаритные размеры (Д × Ш × В): уточняются по конкретной комплектации.
-
Номинальная мощность электродвигателя: ; ; ; (зависит от исполнения).
-
Стандартный объём бункера: не входит в базовую комплектацию (поставляется отдельно или по запросу).
Конструктивные особенности
-
Полотно состоит из стальных пластин, соединённых тяговыми цепями; пластины образуют сплошной настил.
-
Приводной механизм включает электродвигатель, редуктор и (опционально) частотный преобразователь для плавной регулировки скорости.
-
Сварная пустотелая рама обеспечивает жёсткость конструкции и рассчитана на высокие нагрузки.
-
Натяжное устройство (модель ПП 2.52.00.000) позволяет регулировать натяжение цепей.
-
Опорные ролики (верхние и нижние) поддерживают полотно, снижают износ и обеспечивают плавное движение.
-
Звёздочки ведущего вала находятся в зацеплении с цепями полотна; вращение передаётся через ременную передачу, редуктор и приводной вал.
-
Возможна комплектация:
-
бункером (опционально);
-
площадками обслуживания для удобства ремонта и ТО;
-
колосниковой решёткой над бункером (с механическим или гидравлическим подъёмом) для отсева негабаритных кусков;
-
устройством плавного пуска или частотным преобразователем (опция);
-
усиленной футеровкой задней стенки бункера для повышения ресурса.
-
Область применения
ПП‑2‑12‑90 используется в:
-
горнодобывающей промышленности (карьеры, рудники);
-
обогатительных фабриках;
-
дробильно‑сортировочных комплексах;
-
линиях первичного дробления и сортировки горных пород, руды и прочих крупнокусковых материалов.
Преимущества
-
Регулируемая скорость полотна — возможность настройки производительности под конкретные задачи.
-
Прочная конструкция — устойчивость к ударным нагрузкам и абразивному износу.
-
Модульная сборка — удобство обслуживания и замены изношенных элементов (пластины, ролики, цепи).
-
Гибкость комплектации — возможность добавления бункера, колосниковой решётки, устройств управления.
-
Транспортабельность — конструкция позволяет перевозить питатель автомобильным и железнодорожным транспортом, а также в контейнерах (при съёмном бункере).
-
Широкий диапазон производительности — от до .
Важные замечания
-
Точные габариты, масса и комплектация зависят от конкретного заказа — уточняйте у производителя.
-
При проектировании технологических линий необходимо:
-
предусмотреть фундамент и опорные конструкции с учётом массы питателя;
-
обеспечить свободный доступ для обслуживания и замены элементов полотна;
-
учесть возможность установки дополнительного оборудования (бункер, колосниковая решётка и т. п.).
-
-
Для долговечной работы требуется:
-
регулярное техническое обслуживание;
-
контроль натяжения цепей и состояния роликов;
-
своевременная замена изношенных пластин и роликов;
-
соблюдение ограничений по крупности материала () и объёмной массе ().
-
-
Питатель может поставляться в стационарном или передвижном исполнении (на «салазках» или на колёсном ходу), а также в общепромышленном или взрывозащищённом варианте (по запросу).
