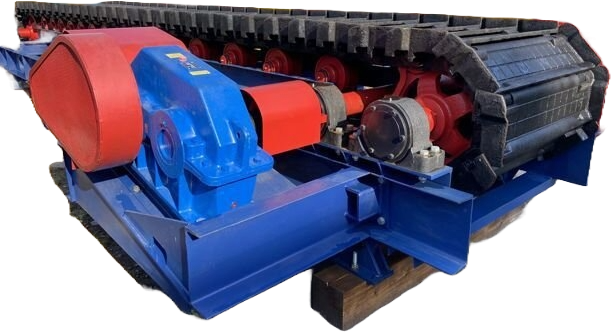

Питатель ТК-15

дог.

Пластинчатый питатель ТК‑15: описание и технические характеристики

Пластинчатый питатель ТК‑15 — промышленное оборудование для равномерной подачи горной массы к дробилкам, грохотам и другому технологическому оборудованию первичного дробления.

Назначение

Питатель предназначен для:

непрерывной разгрузки бункеров и воронок;
дозированной подачи горной массы в технологические линии;
транспортировки сыпучих и кусковых материалов (в т. ч. глинистых) к оборудованию с шириной приёмного отверстия:
- до $900 мм$ — для щековых дробилок;
- до $1000 мм$ — для роторных дробилок.

Основные технические характеристики

Ширина полотна: $1000 мм$ .
Расстояние между центрами звёздочек: $6000 мм$ .
Производительность: $40 - 200 м^{3} / ч$ (регулируется скоростью ленты).
Плотность транспортируемой горной массы: до $1, 8 т / м^{3}$ .
Максимальный размер куска материала: до $600 мм$ .
Скорость движения ленты: несколько ступеней (конкретные значения зависят от комплектации).
Мощность электродвигателя: варьируется в зависимости от исполнения (возможные варианты: $5$ ; $6, 3$ ; $10 кВт$ ).
Масса (без электрооборудования): $9600 кг$ .
Габаритные размеры (Д × Ш × В): $7200 \times 2620 \times 1160 мм$ .
Угол наклона: не более $2 5^{\circ}$ .

Конструктивные особенности

Полотно представляет собой бесконечную многорядную цепь из стальных пластин, опирающуюся на верхние и нижние ролики в подшипниках.
Рама сварная, обеспечивает жёсткость конструкции и рассчитана на высокие нагрузки.
Приводной механизм включает электродвигатель и редуктор; возможна комплектация частотным преобразователем для плавной регулировки скорости.
Натяжное устройство позволяет регулировать натяжение цепей полотна.
Опорные ролики снижают износ и обеспечивают плавное движение ленты.
Конструкция допускает обслуживание и замену отдельных элементов (пластины, ролики, цепи).

Область применения

ТК‑15 используется в:

горнодобывающей промышленности (карьеры, рудники);
обогатительных фабриках;
дробильно‑сортировочных комплексах;
линиях первичного дробления и сортировки горных пород и руды.

Преимущества

Регулируемая производительность — возможность настройки под конкретные задачи.
Прочная конструкция — устойчивость к ударным нагрузкам и абразивному износу.
Модульная сборка — удобство обслуживания и замены изношенных элементов.
Универсальность — подходит для работы с разными типами сыпучих и кусковых материалов, включая глинистые.
Компактные габариты при достаточной производительности для средних потоков материала.

Важные замечания

Точные параметры (мощность двигателя, скорость ленты, комплектация) рекомендуется уточнять у производителя или в технической документации конкретной поставки.
При проектировании технологических линий необходимо:
- предусмотреть фундамент и опорные конструкции с учётом массы питателя;
- обеспечить свободный доступ для обслуживания и замены элементов полотна.
Для долговечной работы требуется:
- регулярное техническое обслуживание;
- контроль натяжения цепей и состояния роликов;
- своевременная замена изношенных пластин и роликов;
- соблюдение ограничений по крупности материала ( $\leq 600 мм$ ) и плотности горной массы ( $\leq 1, 8 т / м^{3}$ ).
Питатель может поставляться в стационарном или передвижном исполнении, а также с дополнительными опциями (бункер, колосниковая решётка, устройство плавного пуска и т. п.) — уточняйте при заказе.
