Питатель ТК-16

дог.

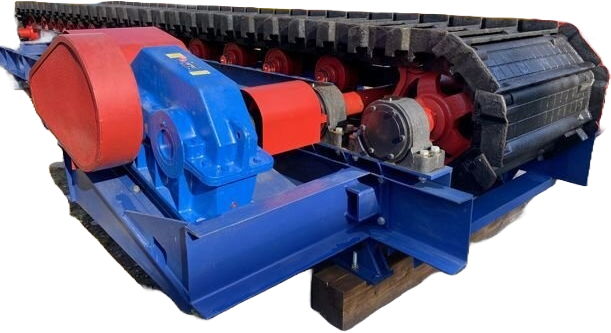

Пластинчатый питатель ТК‑16: описание и технические характеристики

Пластинчатый питатель ТК‑16 (также встречается обозначение ПП2‑10‑60) — оборудование для равномерной подачи сыпучих и кусковых материалов из бункеров в рабочие машины или транспортирующие устройства.

Назначение

Питатель предназначен для:

равномерной выдачи сырья из бункера;
загрузки горной массы в дробилки первичного дробления;
работы в составе передвижных дробильно‑сортировочных установок (ПДСУ) большой производительности;
питания стационарных щековых дробилок с шириной загрузочного отверстия до 1000 мм.

Основные технические характеристики

Производительность: $75 - 150 м^{3} / ч$ (в некоторых модификациях — до $200 м^{3} / ч$ ).
Ширина полотна: $1000 мм$ .
Расстояние между центрами звёздочек (осями валов): $6000 мм$ .
Скорость движения ленты: $0, 08$ ; $0, 16$ ; $0, 2 м / с$ (в зависимости от исполнения).
Мощность электродвигателя: $3, 2 - 6 кВт$ (тип А02‑61‑12/6 или аналог).
Максимальный размер куска материала: $600 мм$ .
Угол наклона: не более $2 5^{\circ}$ .
Ёмкость бункера (в комплектации с бункером): $20 м^{3}$ .
Масса (без электрооборудования): $16000 кг$ .
Габаритные размеры (Д × Ш × В): $8300 \times 4150 \times 4700 мм$ .

Конструктивные особенности

Полотно — многорядная цепь из стальных пластин, опирающаяся на верхние и нижние ролики в подшипниках.
Рама сварная, обеспечивает жёсткость конструкции и рассчитана на высокие нагрузки.
Приводной механизм включает электродвигатель и редуктор; возможна комплектация частотным преобразователем для плавной регулировки скорости.
Натяжное устройство позволяет регулировать натяжение цепей полотна.
Опорные ролики снижают износ и обеспечивают плавное движение ленты.
Бункер (опционально) объёмом $20 м^{3}$ — позволяет загружать материал самосвалами или погрузчиками.
Конструкция допускает обслуживание и замену отдельных элементов (пластины, ролики, цепи).

Область применения

ТК‑16 используется в:

горнодобывающей промышленности (карьеры, рудники);
обогатительных фабриках;
передвижных и стационарных дробильно‑сортировочных комплексах;
линиях первичного дробления и сортировки горных пород, руды и прочих кусковых материалов.

Климатические условия эксплуатации

Питатель рассчитан на работу:

в умеренном климате: от $- 5 0^{\circ} C$ до $+ 4 5^{\circ} C$ ;
в тропическом климате: от $- 2 0^{\circ} C$ до $+ 5 5^{\circ} C$ .

Преимущества

Регулируемая производительность — возможность настройки под конкретные задачи.
Прочная конструкция — устойчивость к ударным нагрузкам и абразивному износу.
Модульная сборка — удобство обслуживания и замены изношенных элементов.
Универсальность — подходит для работы с разными типами сыпучих и кусковых материалов.
Вместительный бункер (в комплектации) — упрощает загрузку сырья.
Транспортабельность — возможность перемещения и установки на разных площадках.

Важные замечания

Точные параметры (мощность двигателя, скорость ленты, комплектация) рекомендуется уточнять у производителя или в технической документации конкретной поставки.
При проектировании технологических линий необходимо:
- предусмотреть фундамент и опорные конструкции с учётом массы питателя;
- обеспечить свободный доступ для обслуживания и замены элементов полотна;
- учесть возможность установки дополнительного оборудования (бункер, колосниковая решётка и т. п.).
Для долговечной работы требуется:
- регулярное техническое обслуживание;
- контроль натяжения цепей и состояния роликов;
- своевременная замена изношенных пластин и роликов;
- соблюдение ограничений по крупности материала ( $\leq 600 мм$ ) и угла наклона ( $\leq 2 5^{\circ}$ ).
Питатель может поставляться в стационарном или передвижном исполнении, а также с различными опциями (устройство плавного пуска, защитные кожухи и др.) — уточняйте при заказе.
