Муфта МК-160
Муфта МК‑160 — упругая кулачковая муфта со звёздочкой, изготовленная по ГОСТ Р 50894‑96. Предназначена для соединения валов и передачи крутящего момента с частичной компенсацией перекосов и смещений.
Основные технические характеристики
-
Номинальный крутящий момент: 160\ \text{Н·м}.
-
Максимальный посадочный диаметр вала: до .
-
Наружный диаметр муфты: .
-
Общая длина муфты: до .
-
Длина полумуфты: до .
-
Максимальная частота вращения: .
-
Масса: до .
Конструктивные особенности

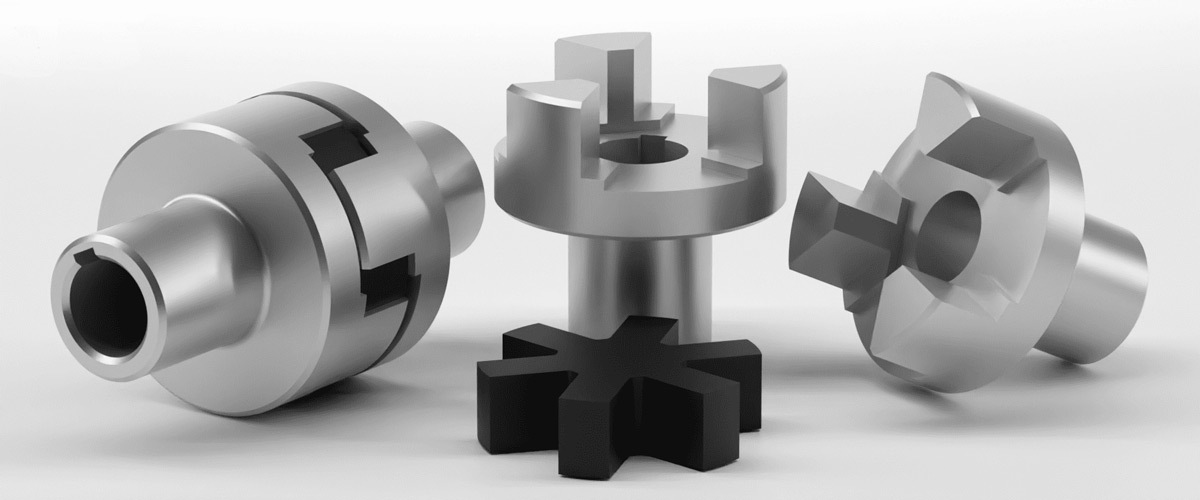

Муфта состоит из:
-
двух полумуфт с кулачками;
-
эластичной звёздочки (упругого элемента) из полиуретана или резины, размещённой между кулачками.
Принцип работы: при передаче момента кулачки полумуфт входят в зацепление со звёздочкой. Эластичный элемент обеспечивает:
-
гашение вибраций и ударных нагрузок;
-
компенсацию радиальных и угловых смещений валов (в допустимых пределах);
-
надёжную передачу крутящего момента в обоих направлениях.
Область применения
Муфты типа МК‑160 применяют в:
-
приводах промышленного оборудования средней и высокой мощности;
-
механизмах с умеренными и периодически возрастающими динамическими нагрузками (конвейеры, редукторы, насосные и компрессорные установки, дробильное оборудование);
-
устройствах, где требуется надёжное соединение валов с возможностью компенсации монтажных неточностей (осевых, радиальных и угловых смещений).
Преимущества
-
простота монтажа и обслуживания;
-
эффективное демпфирование вибраций и ударов;
-
высокая нагрузочная способность при относительно компактных размерах;
-
долговечность при соблюдении режимов эксплуатации;
-
соответствие отечественному стандарту (ГОСТ);
-
возможность комбинации полумуфт разных исполнений (с цилиндрическими отверстиями для длинных/коротких концов валов по ГОСТ 12080), что расширяет сферу применения;
-
устойчивость к кратковременным перегрузкам (в пределах регламентированных норм);
-
широкий диапазон рабочих температур (обычно от −30 °C до +80 °C для резиновых/полиуретановых звёздочек).
Рекомендации по эксплуатации
-
Не превышать допустимые значения крутящего момента (160\ \text{Н·м}) и частоты вращения ().
-
Контролировать соосность соединяемых валов — допустимые смещения указаны в ГОСТ Р 50894‑96.
-
Периодически проверять состояние эластичной звёздочки на износ, трещины и деформацию (рекомендуемый интервал — каждые 6 месяцев при непрерывной работе).
-
Использовать муфты в диапазоне рабочих температур, рекомендованном для материала звёздочки.
-
При установке соблюдать требования ГОСТ 12080 к посадочным отверстиям полумуфт.
-
По заказу возможно уменьшение диаметров посадочных отверстий и ступиц — это позволяет адаптировать муфту под конкретные задачи.
-
При эксплуатации в условиях повышенной запылённости или агрессивной среды предусмотреть дополнительные меры защиты муфты (кожухи, уплотнения).
-
Перед монтажом убедиться в отсутствии механических повреждений полумуфт и звёздочки.
-
Затягивать крепёжные элементы с моментом, указанным в технической документации, чтобы избежать деформации звёздочки.
-
При обнаружении повышенного шума, вибрации или нагрева муфты — провести внеплановую диагностику и при необходимости заменить изношенные элементы.
