Муфта КД-16000

Кулачково-дисковая муфта (КД) — это механизм сцепления, используемый для передачи крутящего момента между валами путем соединения двух половин муфты посредством взаимодействующих элементов. Она состоит из ведущей части с выступающими кулачками и ведомой части с отверстиями, соответствующими форме кулачков. Когда ведущая половина вращается, кулачки входят в зацепление с ведомой частью, обеспечивая передачу вращения.

Основные особенности КД-муфт:

- Компактность: занимают меньше места по сравнению с зубчатыми муфтами.
- Простота конструкции: состоят из небольшого числа деталей.
- Высокая надежность: обеспечивают надежное сцепление даже при высоких нагрузках.
- Быстрое включение/выключение: позволяют быстро соединять и разъединять валы.

Применяются в различных отраслях промышленности, включая машиностроение, автомобилестроение, станкостроение и др., особенно там, где требуются частые включения и выключения передач.

дог.

Купить

Купить в 1 клик

Муфта кулачково‑дисковая КД‑16000: описание и характеристики

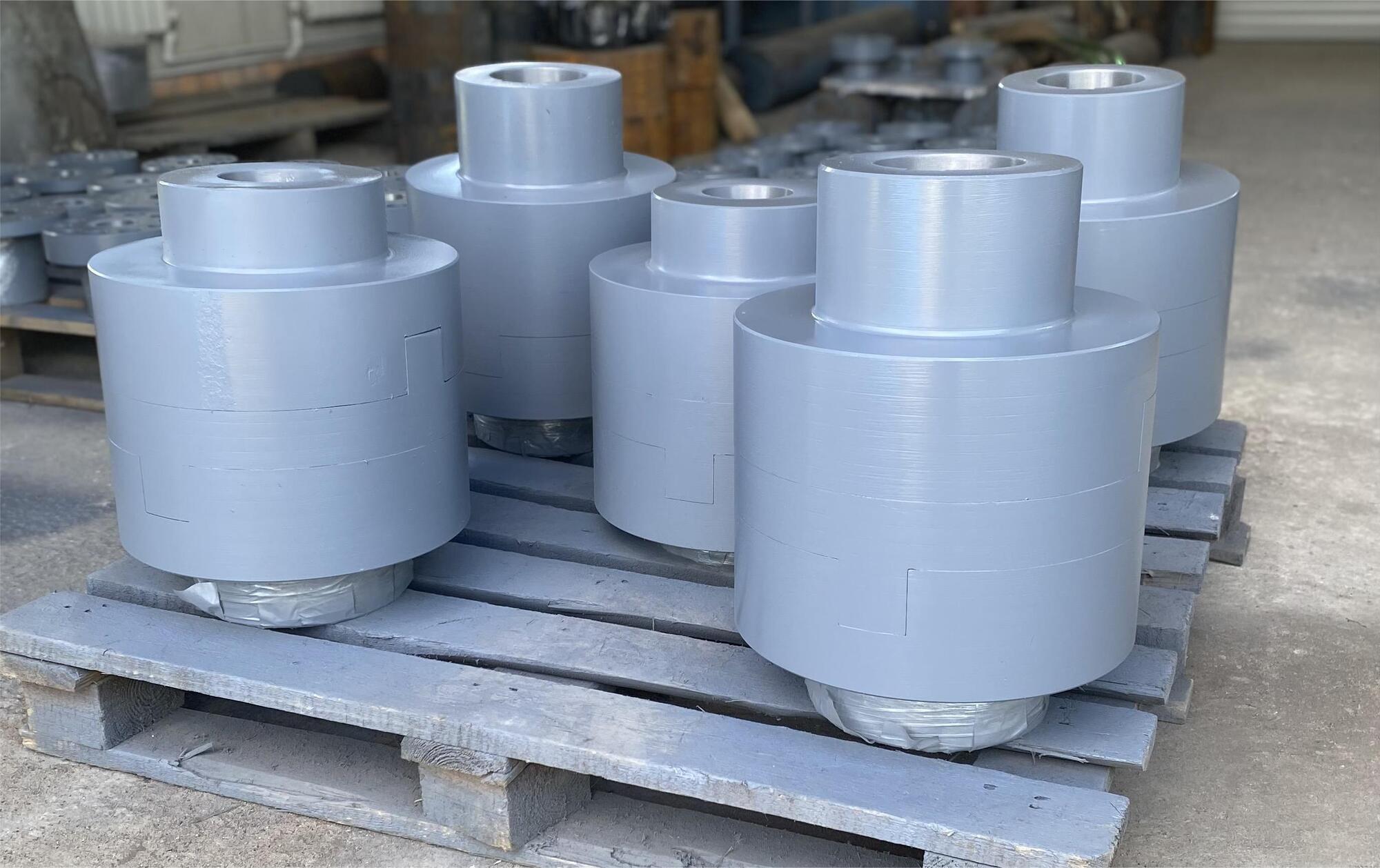

Муфта КД‑16000 — механизм для соединения валов и передачи крутящего момента (до 16 000 Н·м). Состоит из:

двух полумуфт (ведущей и ведомой);

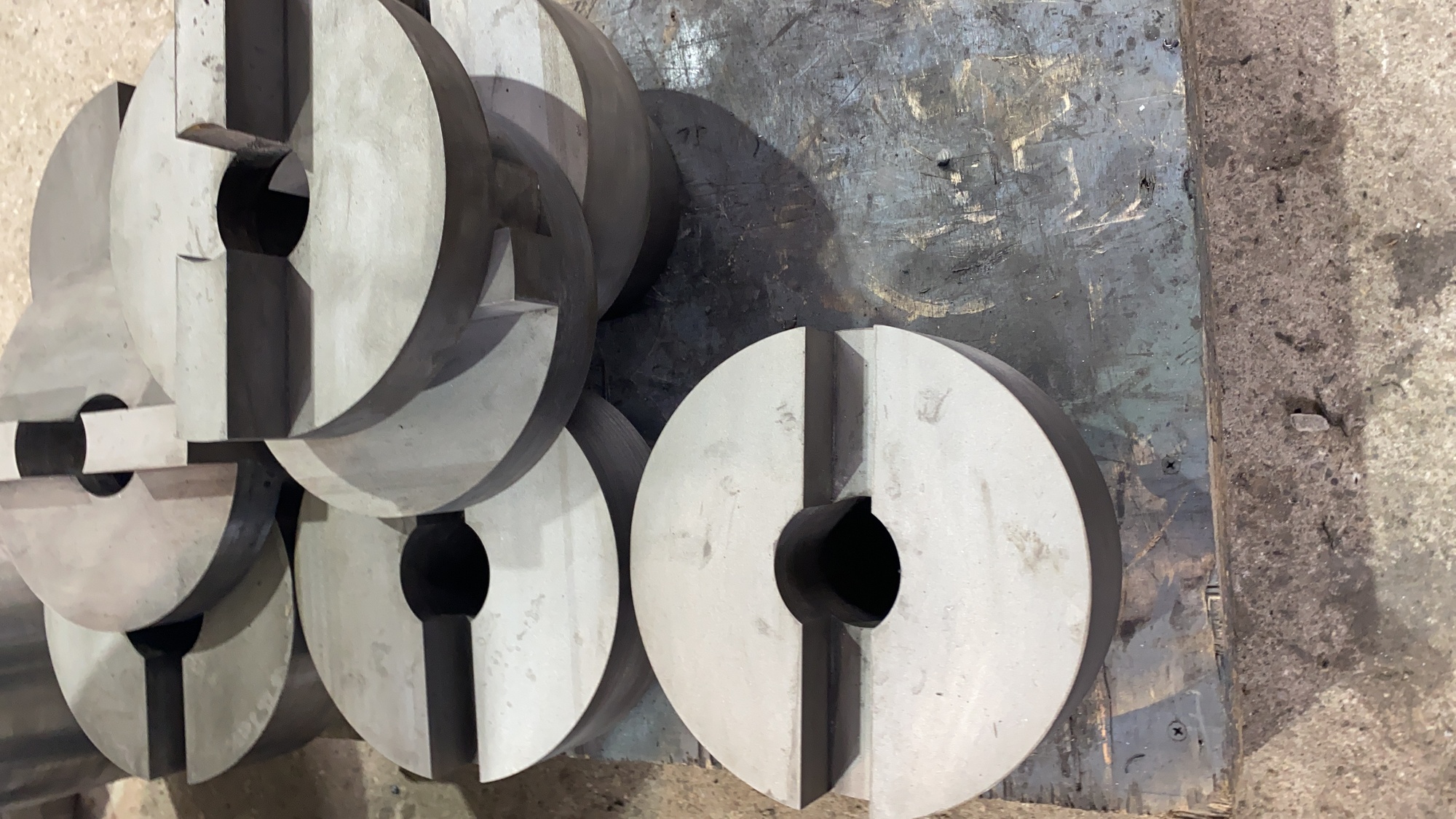

промежуточного диска с поперечными выступами прямоугольного профиля.

Выступы диска расположены перпендикулярно друг другу и входят в пазы на фланцах полумуфт. При вращении происходит зацепление элементов, обеспечивающее передачу вращения.

Основные технические характеристики

Номинальный крутящий момент: $16000 Н \cdot м$ .
Максимальная частота вращения:
- при наружном диаметре менее 300 мм — до $4, 17 с^{-1}$ (≈ 250 об/мин);
- при диаметре более 300 мм — до $1, 67 с^{-1}$ (≈ 100 об/мин).
Наружный диаметр ( $D$ ): $390 мм$ .
Общая длина ( $L$ ): $550 мм$ .
Длина полумуфты ( $l$ ): $250 мм$ .
Максимальный диаметр расточки ( $d_{1}$ ): $150 мм$ .
Радиальное смещение осей валов: до $5, 0 мм$ .
Допустимый угловой перекос осей: до $0^{\circ} 3 0^{'}$ .
Масса: $205 кг$ .
Рабочий температурный диапазон: от $- 3 0^{\circ} C$ до $+ 9 0^{\circ} C$ (допустимо кратковременное повышение до $+ 12 0^{\circ} C$ ).

Конструктивные исполнения

Полумуфты изготавливаются в четырёх вариантах (по ГОСТ 12080‑66 и ГОСТ 12081‑72):

Исполнение 1 — с цилиндрическими отверстиями для длинных концов валов.
Исполнение 2 — с цилиндрическими отверстиями для коротких концов валов.
Исполнение 3 — с коническими отверстиями для длинных концов валов.
Исполнение 4 — с коническими отверстиями для коротких концов валов.

Дополнительно возможно:

расточить муфту под любую посадку на вал (включая коническую);
выполнить на муфте шпоночный паз или шлицевое соединение.

Особенности эксплуатации

Монтаж:
- рекомендуется проводить при небольшом нагреве полумуфты для облегчения установки;
- необходимо обеспечить осевое крепление ступицы (установочным винтом или упорной шайбой).
Включение/выключение:
- допускается включение на тихом ходу при скорости не более $100 об / мин$ ;
- возможно выключение на ходу.
Смазка:
- трущиеся поверхности необходимо периодически смазывать пластичной смазкой;
- после установки муфту рекомендуется закрыть двумя полукожухами, стягиваемыми винтами.
Контроль состояния:
- при повреждении кулачков или образовании скосов требуется ремонт наплавкой металла с последующей обработкой;
- важно обеспечивать строгую соосность соединяемых валов для минимизации износа;
- следить, чтобы кулачки полумуфт полностью входили в зацепление.

Стандарты и соответствие

Конструкция соответствует:

ГОСТ 20720‑93 (основной стандарт для кулачково‑дисковых муфт);
ГОСТ 12080‑66 (для цилиндрических отверстий);
ГОСТ 12081‑72 (для конических отверстий);
ГОСТ 23360‑78 и ГОСТ 10748‑79 (размеры шпоночных пазов и предельные отклонения).

Материалы изготовления

Полумуфты — из качественной конструкционной стали или сплава Д16Т (в отличие от чугунных аналогов обеспечивает большую стойкость к знакопеременным нагрузкам).
Диск — из стали с цинковым антикоррозионным покрытием (повышает стойкость к коррозии).

Твёрдость рабочих поверхностей:

пазов полумуфт — $40-45 HRC_{э}$ ;
выступов диска — $45-50 HRC_{э}$ .

Применение

Муфта используется в оборудовании, где требуются:

передача высокого крутящего момента (до $16000 Н \cdot м$ );
компенсация радиальных и угловых смещений валов;
работа на малых оборотах (до 250 об/мин при $D < 300 мм$ , до 100 об/мин при $D > 300 мм$ );
надёжность при знакопеременных нагрузках.

Типичные сферы применения:

тяжёлое машиностроение;
металлургическое оборудование;
горнодобывающая и обогатительная промышленность;
подъёмно‑транспортные машины (краны, лебёдки, подъёмники);
мощные конвейеры, дробилки и мельницы;
редукторные узлы крупных агрегатов;
энергетическое оборудование (насосы, компрессоры, генераторы);
судостроение и портовое оборудование;
тихоходные машины и редукторы, работающие на малых оборотах.
