Муфта КД-4000

Кулачково-дисковая муфта (КД) — это механизм сцепления, используемый для передачи крутящего момента между валами путем соединения двух половин муфты посредством взаимодействующих элементов. Она состоит из ведущей части с выступающими кулачками и ведомой части с отверстиями, соответствующими форме кулачков. Когда ведущая половина вращается, кулачки входят в зацепление с ведомой частью, обеспечивая передачу вращения.

Основные особенности КД-муфт:

- Компактность: занимают меньше места по сравнению с зубчатыми муфтами.
- Простота конструкции: состоят из небольшого числа деталей.
- Высокая надежность: обеспечивают надежное сцепление даже при высоких нагрузках.
- Быстрое включение/выключение: позволяют быстро соединять и разъединять валы.

Применяются в различных отраслях промышленности, включая машиностроение, автомобилестроение, станкостроение и др., особенно там, где требуются частые включения и выключения передач.

дог.

Купить

Купить в 1 клик

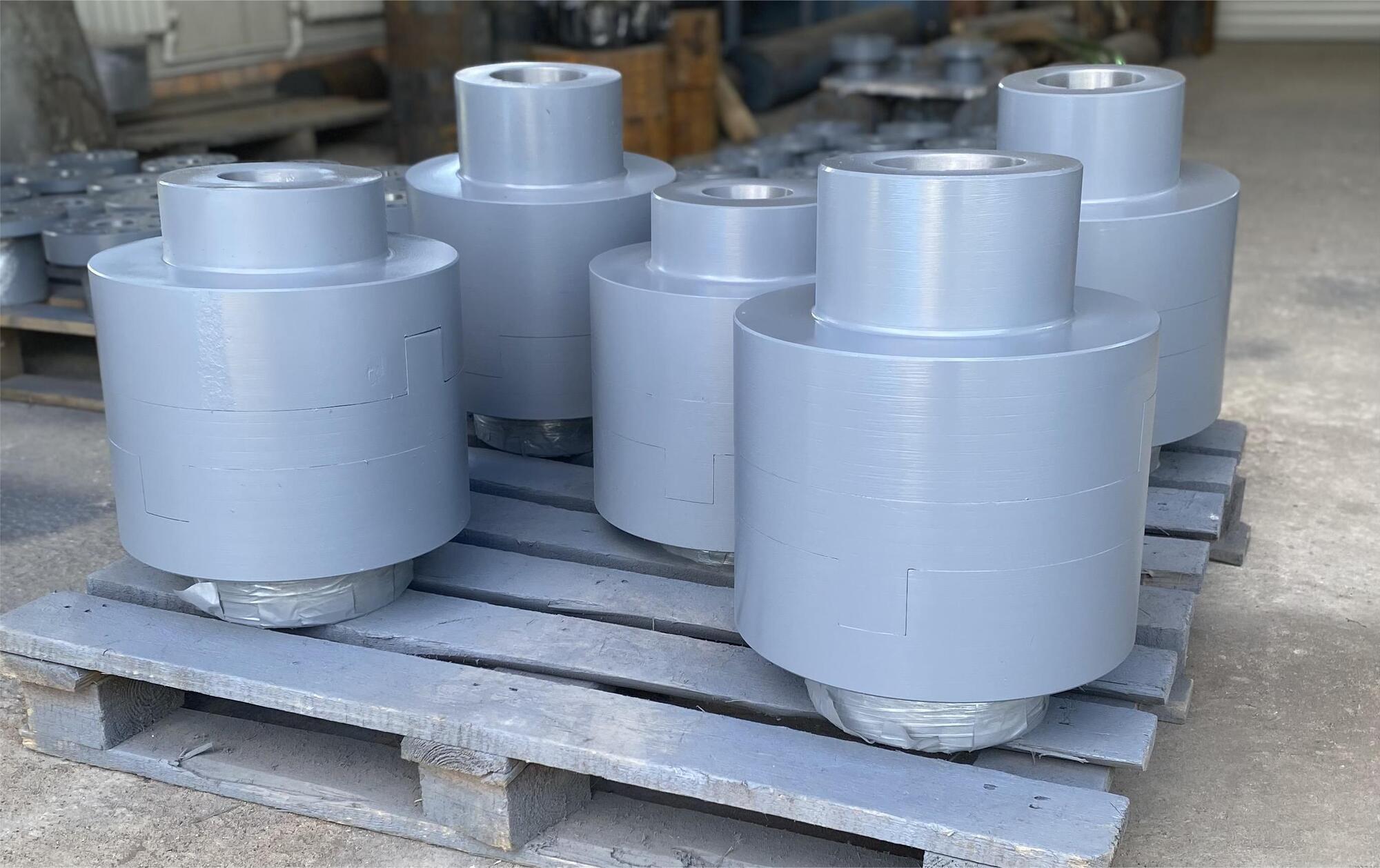

Муфта кулачково‑дисковая КД‑4000: описание и характеристики

Муфта КД‑4000 — механизм для соединения валов и передачи крутящего момента (до 4000 Н·м). Состоит из двух полумуфт:

ведущей — с выступающими кулачками;
ведомой — с отверстиями, соответствующими форме кулачков.

При вращении кулачки входят в зацепление, обеспечивая передачу вращения.

Основные технические характеристики

Номинальный крутящий момент: $4000 Н \cdot м$ .
Максимальная частота вращения: $4 с^{-1}$ (≈ 240 об/мин).
Наружный диаметр ( $D$ ): $310 мм$ .
Общая длина ( $L$ ): $440 мм$ .
Длина полумуфты ( $l$ ): $210 мм$ .
Максимальный диаметр расточки ( $d_{1}$ ): $110 мм$ .
Радиальное смещение осей валов: до $3, 5 мм$ .
Допустимый угловой перекос осей: до $0^{\circ} 3 0^{'}$ .
Масса: $55 кг$ .
Рабочий температурный диапазон: от $- 3 0^{\circ} C$ до $+ 9 0^{\circ} C$ (допустимо кратковременное повышение до $+ 12 0^{\circ} C$ ).

Конструктивные исполнения

Полумуфты изготавливаются в четырёх вариантах (по ГОСТ 12080‑66 и ГОСТ 12081‑72):

Исполнение 1 — с цилиндрическими отверстиями для длинных концов валов.
Исполнение 2 — с цилиндрическими отверстиями для коротких концов валов.
Исполнение 3 — с коническими отверстиями для длинных концов валов.
Исполнение 4 — с коническими отверстиями для коротких концов валов.

После установки муфту рекомендуется закрыть двумя полукожухами, стягиваемыми винтами (стоимость полукожухов оговаривается отдельно).

Особенности эксплуатации

Монтаж:
- рекомендуется проводить при небольшом нагреве полумуфты для облегчения установки;
- необходимо обеспечить осевое крепление ступицы (установочным винтом или упорной шайбой).
Включение/выключение:
- допускается включение на тихом ходу при скорости не более $100 об / мин$ ;
- возможно выключение на ходу.
Смазка:
- трущиеся поверхности необходимо периодически смазывать пластичной смазкой;
- после установки муфту рекомендуется закрыть двумя полукожухами, стягиваемыми винтами.
Контроль состояния:
- при повреждении кулачков или образовании скосов требуется ремонт наплавкой металла с последующей обработкой;
- важно обеспечивать строгую соосность соединяемых валов для минимизации износа;
- следить, чтобы кулачки полумуфт полностью входили в зацепление.

Стандарты и соответствие

Конструкция соответствует:

ГОСТ 20720‑93 (основной стандарт для кулачково‑дисковых муфт);
ГОСТ 12080‑66 (для цилиндрических отверстий);
ГОСТ 12081‑72 (для конических отверстий);
ГОСТ 23360‑78 и ГОСТ 10748‑79 (размеры шпоночных пазов и предельные отклонения).

Материалы изготовления

Полумуфты — из сталей марки 45 (ГОСТ 1050‑88) или 45Л (ГОСТ 977‑88), твёрдость рабочих поверхностей пазов — $40-45 HRC_{э}$ .

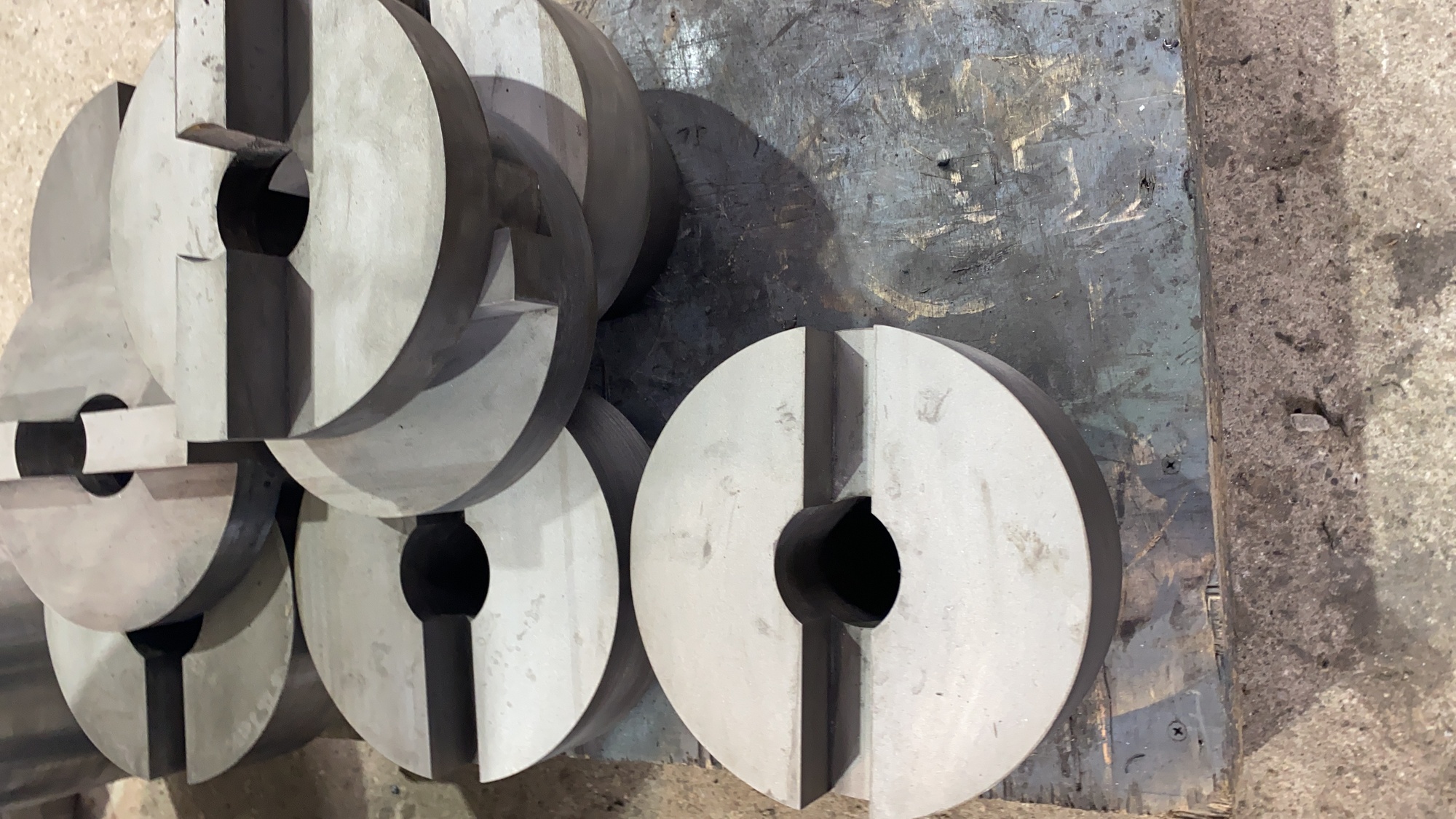

Диски — из стали марки 40Х (ГОСТ 4543‑71), твёрдость рабочих поверхностей выступов — $45-50 HRC_{э}$ .

Применение

Муфта используется в оборудовании, где требуются:

частые включения/выключения передач;
надёжное сцепление при умеренных нагрузках;
передача крутящего момента до $4000 Н \cdot м$ ;
работа на малых оборотах (до 240 об/мин).

Типичные сферы применения:

машиностроение;
станкостроение;
общепромышленное оборудование с циклическими режимами работы (конвейеры, прессы, насосы, редукторы и др.);
тихоходные машины, работающие на малых оборотах;
соединения крановых барабанов и редукторов;
подъёмно‑транспортное оборудование;
агрегаты металлургической и горнодобывающей промышленности.
