Муфта КД320-К90/90Н2

Кулачково-дисковая муфта (КД) — это механизм сцепления, используемый для передачи крутящего момента между валами путем соединения двух половин муфты посредством взаимодействующих элементов. Она состоит из ведущей части с выступающими кулачками и ведомой части с отверстиями, соответствующими форме кулачков. Когда ведущая половина вращается, кулачки входят в зацепление с ведомой частью, обеспечивая передачу вращения.

Основные особенности КД-муфт:

- Компактность: занимают меньше места по сравнению с зубчатыми муфтами.
- Простота конструкции: состоят из небольшого числа деталей.
- Высокая надежность: обеспечивают надежное сцепление даже при высоких нагрузках.
- Быстрое включение/выключение: позволяют быстро соединять и разъединять валы.

Применяются в различных отраслях промышленности, включая машиностроение, автомобилестроение, станкостроение и др., особенно там, где требуются частые включения и выключения передач.

дог.

Купить

Купить в 1 клик

Муфта КД320‑К90/90Н2: общее описание

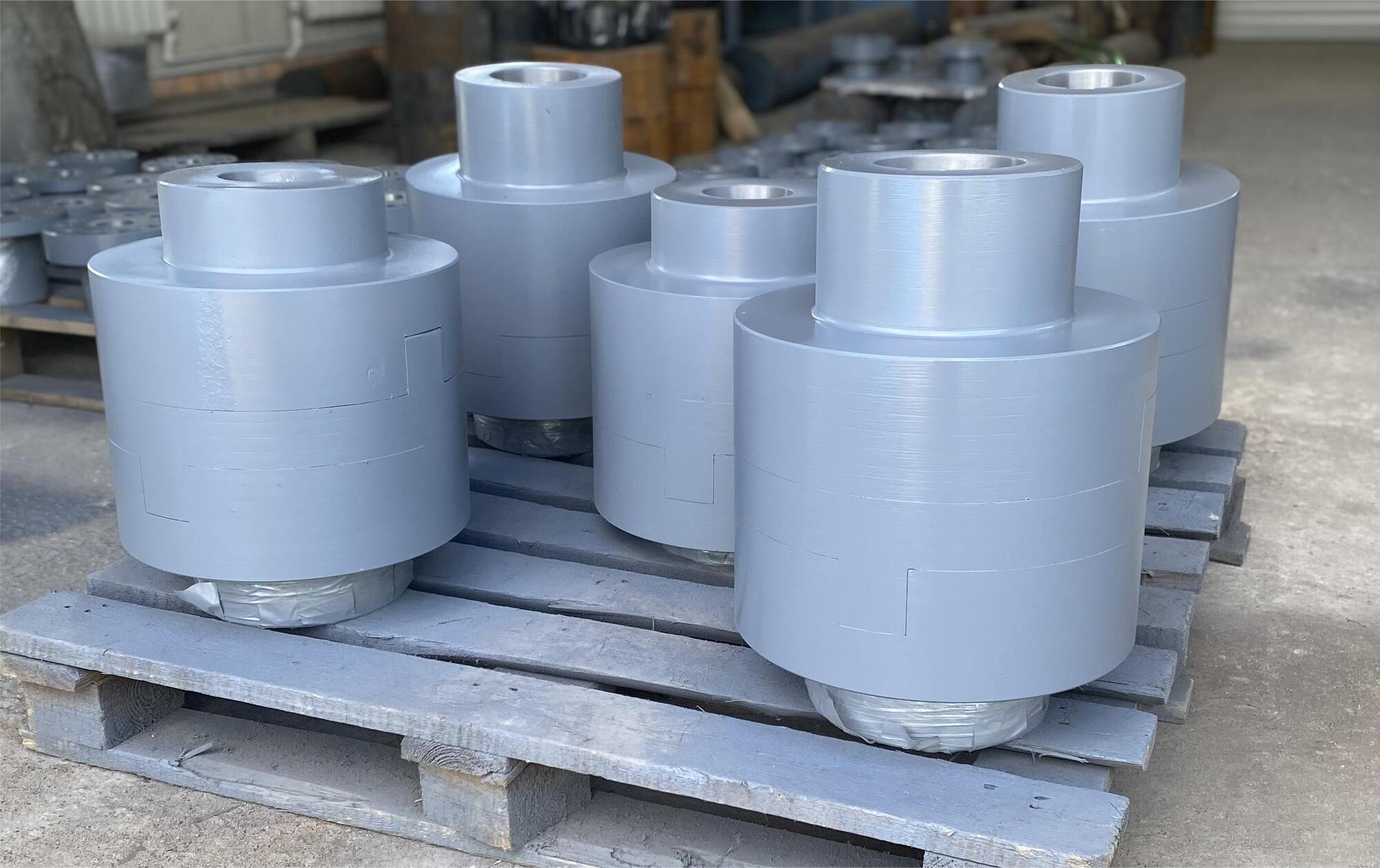

Кулачково‑дисковая муфта КД320‑К90/90Н2 — механизм сцепления для передачи крутящего момента между валами. Работает за счёт соединения двух половин муфты посредством взаимодействующих элементов (кулачков и пазов). Соответствует ГОСТ 20720‑93.

Основные технические характеристики

Номинальный крутящий момент: 18\,000\ \text{Н·м}.
Наружный диаметр муфты (D): $320 мм$ .
Общая длина муфты (L): $410 мм$ .
Диаметр расточки под вал (сторона 1, d₁): $90 мм$ .
Диаметр расточки под вал (сторона 2, d₂): $90 мм$ .
Длина полумуфты (сторона 1, L₁): $190 мм$ .
Длина полумуфты (сторона 2, L₂): $170 мм$ .
Наружный диаметр элемента С: $50 мм$ .
Масса: $113 кг$ .

Конструкция

Муфта состоит из трёх основных элементов:

Ведущая полумуфта (устанавливается на вал со стороны привода).
Ведомая полумуфта (монтируется на вал исполнительного механизма).

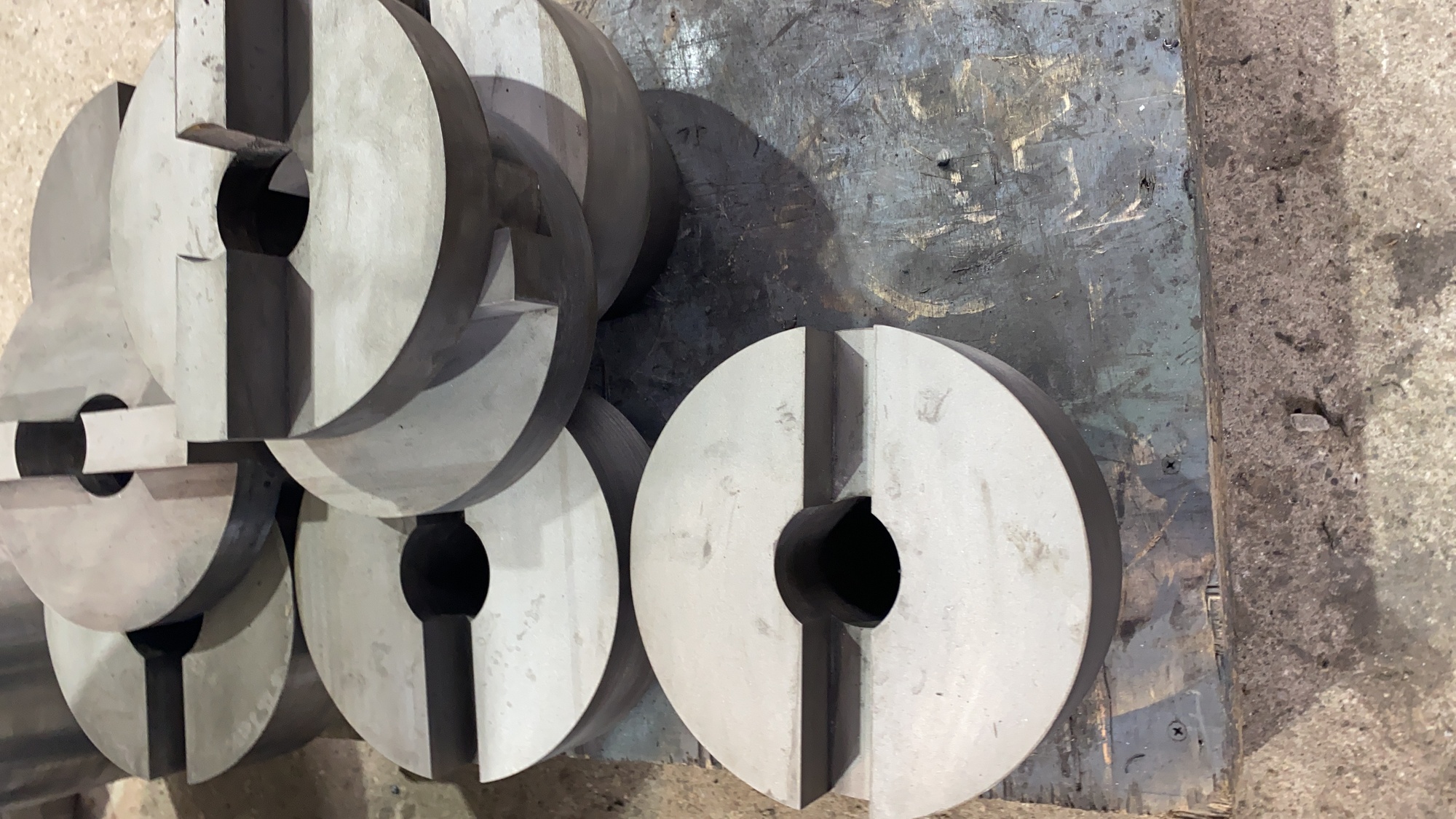

Промежуточный диск с поперечными выступами прямоугольного профиля (располагается между полумуфтами).

Особенности системы выступов и пазов:

выступы на диске входят в пазы на фланцах полумуфт;
выступы расположены перпендикулярно друг к другу — это обеспечивает передачу момента при смещениях.

Принцип работы

При вращении ведущего вала крутящий момент передаётся на ведущую полумуфту.
Выступы промежуточного диска входят в пазы ведомой полумуфты, передавая вращение.
За счёт зазоров между выступами и пазами компенсируются:
- параллельные смещения валов;
- небольшие угловые перекосы (до  $0, 5^{\circ}$ );
- осевые смещения (до  $0, 04$  диаметра вала).

Важно: для снижения износа требуется периодическая смазка трущихся поверхностей.

Область применения

Муфты типа КД320‑К90/90Н2 используют в:

машиностроении (приводы станков, конвейеров);
подъёмно‑транспортном оборудовании (краны, лебёдки);
сельскохозяйственной технике;
насосных и компрессорных установках;
приводах с частыми пусками/торможениями;
оборудовании, требующем компенсации несоосности валов.

Также муфта применяется для соединения вала редуктора 1Ц2У‑250 с валом барабана 10063Ф‑100.

Преимущества

Компактность — меньшие габариты по сравнению с зубчатыми муфтами.
Простота конструкции — минимум деталей, удобство сборки/разборки.
Высокая надёжность — устойчивость к ударным нагрузкам и частым включениям.
Быстрое включение/выключение — возможность оперативного соединения/разъединения валов.
Компенсация несоосности — работа при смещениях и перекосах валов.
Износостойкость — при регулярной смазке и соблюдении режимов эксплуатации.

Ограничения и особенности эксплуатации

Износ выступов и пазов усиливается при превышении допустимых смещений и частоты вращения.
Необходимость смазки — периодическое нанесение смазочных материалов (например, «Литол‑24»).
Контроль напряжений смятия — недопустимы перегрузки, приводящие к деформации выступов.
Центровка валов должна соответствовать допустимым смещениям для минимизации износа.
Максимальная частота вращения:
- до  $250 об / мин$ при диаметре <  $300 мм$ ;
- до  $100 об / мин$ при диаметре >  $300 мм$ .
Температурный диапазон эксплуатации: от  $- 30^{\circ} C$ до  $+ 90^{\circ} C$ (допустимо кратковременное нагревание до  $+ 120^{\circ} C$ ).

Материалы изготовления

Муфта изготавливается из:

стали 45 (по ГОСТ 1050);
стали 40Х (по ГОСТ 4543).
