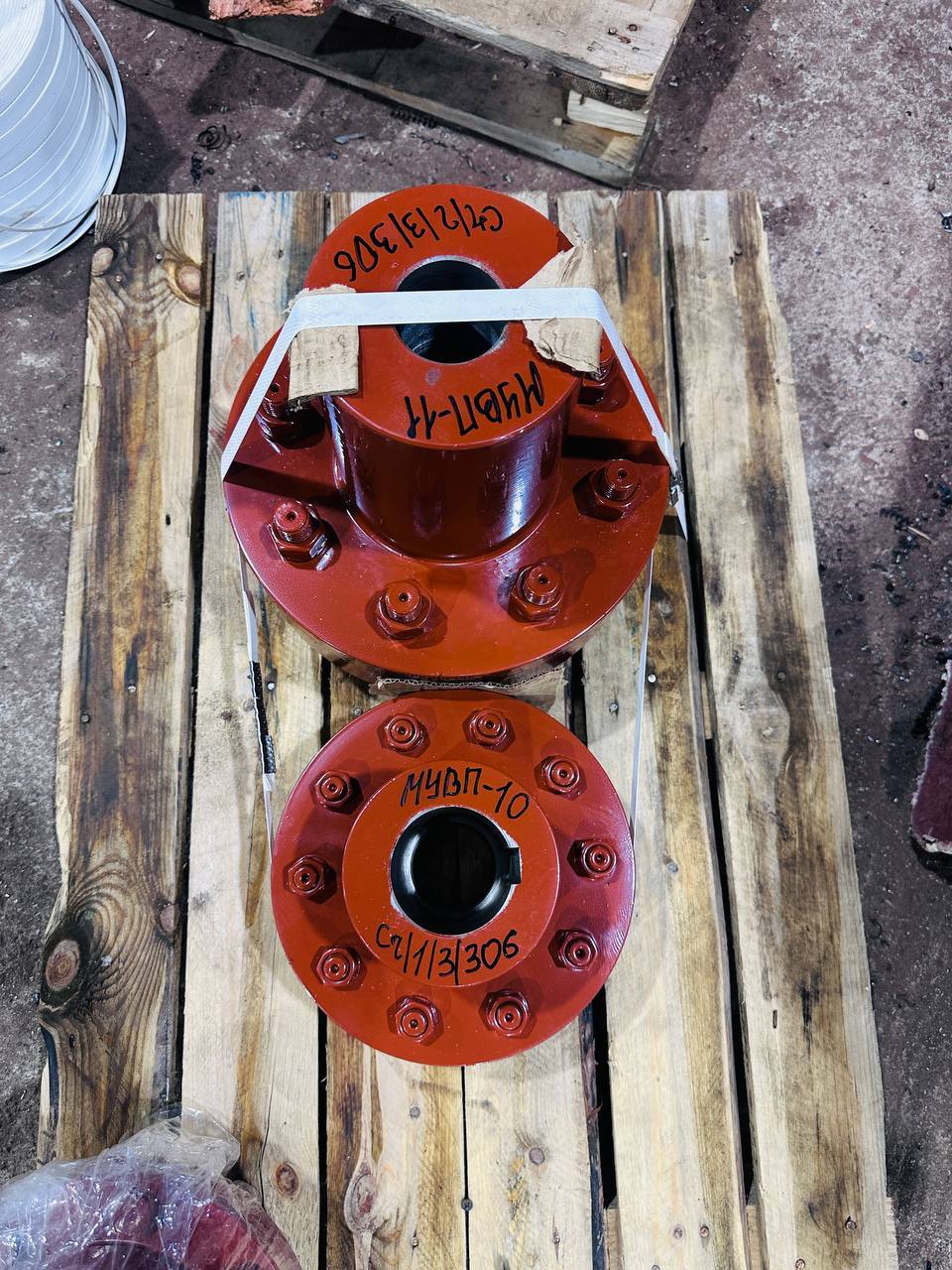

Муфта МУВП-10

Упругая втулочно-пальцевая муфта МУВП представляет собой надежное и эффективное решение для соединения и передачи крутящего момента между валами. Изделия широко используются в различных отраслях промышленности, включая металлургию, нефтегазовую промышленность, химическую промышленность, энергетику, пищевую промышленность и другие.

33 000 руб.

Купить

Купить в 1 клик

Муфта упругая втулочно‑пальцевая МУВП‑10: описание и характеристики

Муфта МУВП‑10 — высокопрочное механическое устройство для передачи сверхвысоких крутящих моментов (до 2 000 Н·м) между соосными валами в тяжёлых промышленных условиях. Соответствует ГОСТ 21424‑93 и техническим условиям производителя.

Конструктивное исполнение

Состоит из двух массивных полумуфт (фланцев) из высокопрочной легированной стали или чугуна.
Усиленные пальцы из высокоуглеродистой стали с термообработкой и защитным покрытием жёстко закреплены в одной полумуфте.
Эластичные элементы (втулки или кольца) из прочных полимеров/эластомеров с повышенными демпфирующими свойствами.
Элементы взаимозаменяемы: кольца после посадки на палец образуют конструкцию, идентичную втулке.
Поставляется в собранном виде; упругие элементы — расходный материал, доступны отдельно.
Полумуфты изготавливаются в четырёх исполнениях (по ГОСТ 12080‑66 и ГОСТ 12081‑72):
- с цилиндрическими отверстиями для длинных концов валов;
- с цилиндрическими отверстиями для коротких концов валов;
- с коническими отверстиями для длинных концов валов;
- с коническими отверстиями для коротких концов валов.

Основные функции

передача крутящего момента (до 2 000 Н·м);
компенсация осевых (1–5 мм), радиальных (0,2–0,6 мм) и угловых (до 30′) смещений валов;
эффективное демпфирование вибраций и ударных нагрузок;
снижение шума оборудования;
защита приводных элементов от динамических перегрузок;
электроизоляция (предотвращение протекания тока между валами).

Технические характеристики

Номинальный крутящий момент: 2\ 000\ \text{Н·м}.
Максимальная частота вращения: $2280 об / мин$ .
Диаметр отверстия (расточка втулок): до  $90 мм$ .
Наружный диаметр: $250 мм$ .
Длина в сборе: до  $348 мм$ .
Длина полумуфты: до  $170 мм$ .
Количество пальцев: $4 шт .$
Масса: до  $40 кг$ .
Рабочий диапазон температур: от  $- 3 0^{\circ} C$  до  $+ 9 0^{\circ} C$ (допустимо кратковременное повышение до  $+ 12 0^{\circ} C$ ).
Климатическое исполнение: У1, У2, У3, УХЛ‑4, Т1, Т2, Т3, О4 (по ГОСТ 15150).
Материал полумуфт: высокопрочная легированная сталь или чугун.
Материал пальцев: высокоуглеродистая сталь с термообработкой и защитным покрытием.
Материал упругих элементов: особо прочные полимеры или эластомеры с повышенной устойчивостью к агрессивным средам.
Твёрдость упругих элементов: 75–85 единиц по Шору А.
Размеры упругого кольца (пример): наружный диаметр 108 мм, внутренний диаметр 60 мм, высота у основания 48 мм, высота внешней кромки 24 мм.

Материалы изготовления

Полумуфты: высокопрочная легированная сталь или чугун.
Пальцы: высокоуглеродистая сталь с термообработкой и покрытием.
Упругие элементы (втулки/кольца):
- специальные полимерные материалы;
- эластомеры с повышенными демпфирующими свойствами;
- иные материалы по требованию заказчика.

Область применения

Муфты МУВП‑10 применяются в:

сверхтяжёлом машиностроении;
металлургических комбинатах и прокатных станах;
горнодобывающей и перерабатывающей промышленности;
мощных насосных станциях и компрессорах;
буровых установках;
транспортных системах большой протяжённости;
других промышленных приложениях, требующих передачи сверхвысоких крутящих моментов в экстремальных условиях.

Также выпускаются:

муфты МУВП‑10 в сборе с тормозным шкивом;
пальцы к муфте МУВП‑10 (в т. ч. нестандартные — по чертежам заказчика);
упругие кольца и втулки (как отдельные расходные элементы).

Преимущества

исключительная прочность и надёжность конструкции;
способность передавать крутящий момент до 2 000 Н·м;
высокоэффективное демпфирование вибраций;
компенсация значительных смещений валов;
устойчивость к агрессивным средам и экстремальным нагрузкам;
долговечность при соблюдении условий эксплуатации;
простота обслуживания (лёгкая замена упругих элементов);
универсальность применения в тяжёлой промышленности.

Недостатки

требует регулярной замены упругих элементов;
разрушение упругих элементов может привести к поломке всего механизма;
не подходит для скоростей вращения выше $2280 об / мин$ .

Монтаж и эксплуатация

Подготовка к монтажу:
- проверить состояние полумуфт, пальцев и упругих элементов;
- убедиться в отсутствии дефектов и загрязнений;
- подобрать упругие элементы в соответствии с условиями эксплуатации (температура, агрессивность среды).
Монтаж:
- установить полумуфты на валы с соблюдением соосности;
- надеть упругие элементы на пальцы;
- вставить пальцы в отверстия второй полумуфты;
- затянуть крепёжные элементы с требуемым моментом;
- для облегчения установки допускается небольшой нагрев ступицы;
- обеспечить осевое крепление ступицы с помощью установочного винта или упорной шайбы.
Эксплуатация:
- регулярно проверять состояние упругих элементов (износ, трещины, деформации);
- контролировать соосность валов;
- следить за отсутствием люфтов и посторонних шумов;
- при необходимости заменять упругие элементы.
Смазка:
- пальцы и посадочные отверстия могут требовать смазки (по рекомендации производителя);
- упругие элементы обычно не смазываются.

Критерии замены упругих элементов

Упругие втулки/кольца следует заменить при обнаружении:

трещин, разрывов или деформаций;
потери эластичности;
износа, приводящего к увеличению люфта;
следов химического воздействия (разбухание, растрескивание);
превышения допустимого температурного режима эксплуатации.

Обозначение и маркировка

МУВП‑10 расшифровывается как:

МУВП — муфта упругая втулочно‑пальцевая;
10 — номер типоразмера (указывает на самые крупные габариты и максимальную грузоподъёмность в линейке МУВП).

В маркировке также могут указываться:

передаваемый крутящий момент (Н·м);
диаметры посадочных отверстий;
тип упругого элемента (материал, климатическое исполнение);
обозначение ГОСТ или ТУ.

Условия транспортировки и хранения

Транспортировка: рекомендуется в разобранном виде. Допускается в собранном виде при условии защиты от коррозии, ударов, механических повреждений и контакта с агрессивными веществами (масла, бензин, растворители, кислоты, щёлочи).
Хранение:
- температура — не выше  $+ 2 0^{\circ} C$ ;
- относительная влажность — не более 65 %;
- хранить на стеллажах в один ряд;
- исключить воздействие прямых солнечных лучей и агрессивных сред.
