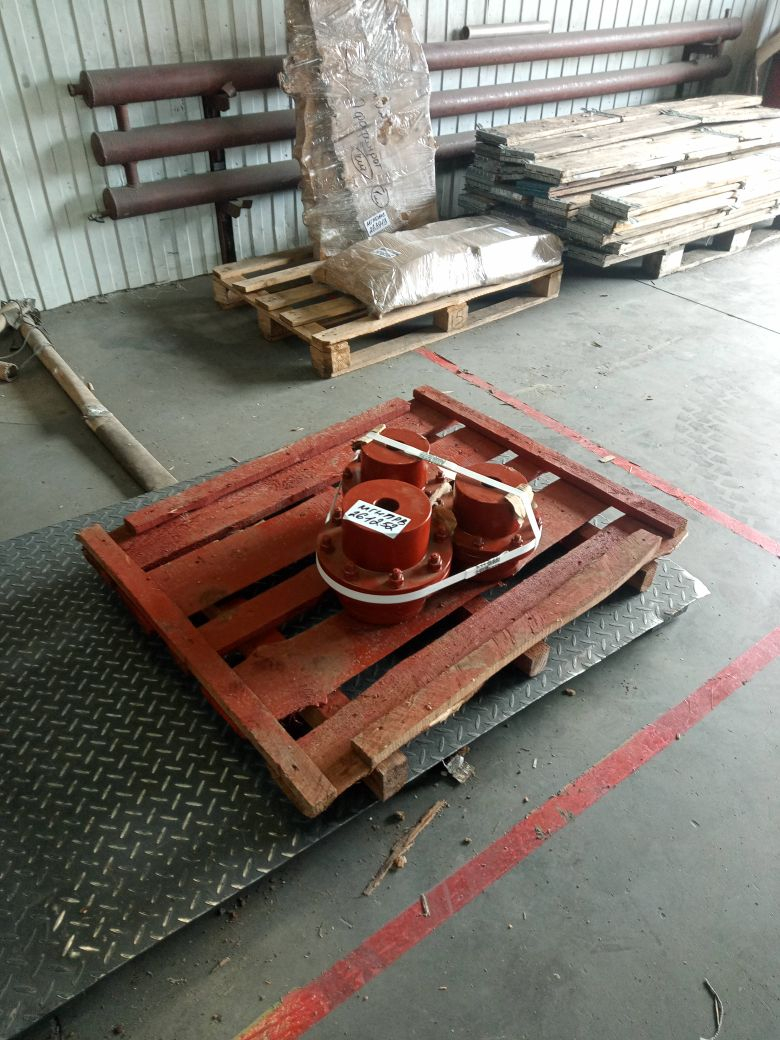

Муфта зубчатая МЗП-3
Муфта зубчатая МЗП‑3: описание и характеристики
Муфта МЗП‑3 — зубчатая муфта предназначенная для соединения соосных валов и передачи крутящего момента. Конструкция компенсирует радиальные, осевые и угловые смещения валов, снижая динамические нагрузки и продлевая ресурс оборудования.
Область применения
Используется в промышленных механизмах, где требуется:
-
надёжная передача вращения;
-
компенсация несоосностей валов;
-
работа при высоких нагрузках.
Типичные сферы применения:
-
редукторы;
-
насосы;
-
вентиляторы;
-
компрессоры;
-
приводные механизмы различного промышленного оборудования.
Конструктивные особенности
-
Состоит из двух полумуфт с наружными зубьями эвольвентного профиля и разъёмной обоймы с внутренними зубьями.
-
Обоймы оснащены крышками с манжетами, защищающими зубчатое зацепление от загрязнений.
-
Предусмотрены цилиндрические или конические отверстия втулок для установки на короткие концы валов.
-
Зубчатый профиль обеспечивает равномерное распределение нагрузки, минимизируя трение и износ.
-
Для снижения износа и нагрева муфта заполняется смазочным маслом.
Технические характеристики
-
Номинальный крутящий момент (): 3 150 Н·м (315 кг·м).
-
Максимальная частота вращения: 4 000 об/мин.
-
Общий диаметр муфты (): 220 мм.
-
Общая длина (): 175–177 мм (в зависимости от производителя).
-
Диаметр вала (): от 40 до 65 мм (предварительная расточка — 40 мм).
-
Количество болтов: М12 × 8 шт.
-
Количество зубьев: 40 шт.
-
Модуль зуба: 2,5–3 мм (в зависимости от исполнения).
-
Вес: 25–30 кг (в зависимости от материала и точности изготовления).
-
Климатическое исполнение: У2.
-
Максимальная температура эксплуатации: 120 °C.
-
Стандарт: ГОСТ 5006‑83 (ГОСТ 5006‑55 для отдельных модификаций).
Рекомендации по монтажу и эксплуатации
-
Перед установкой проверьте соосность валов и точность центровки.
-
При монтаже соблюдайте совпадение контрольных меток на впадинах и выступах зубьев.
-
Регулярно проводите ТО: проверяйте состояние зубчатого зацепления и уровень смазки.
-
Смазывайте зубья согласно рекомендациям производителя (используйте масла, указанные в технической документации).
-
Храните в сухом, проветриваемом помещении, защищённом от прямых солнечных лучей.
-
При транспортировке используйте оригинальную упаковку или надёжный контейнер, предохраняющий от механических повреждений.
Преимущества
-
Высокая нагрузочная способность при компактных габаритах.
-
Эффективная компенсация смещений (радиальных, осевых, угловых).
-
Долговечность за счёт равномерного распределения нагрузки по зубьям.
-
Универсальность — подходит для непрерывного круглосуточного режима работы.
-
Защита от загрязнений благодаря манжетам и крышкам обойм.
