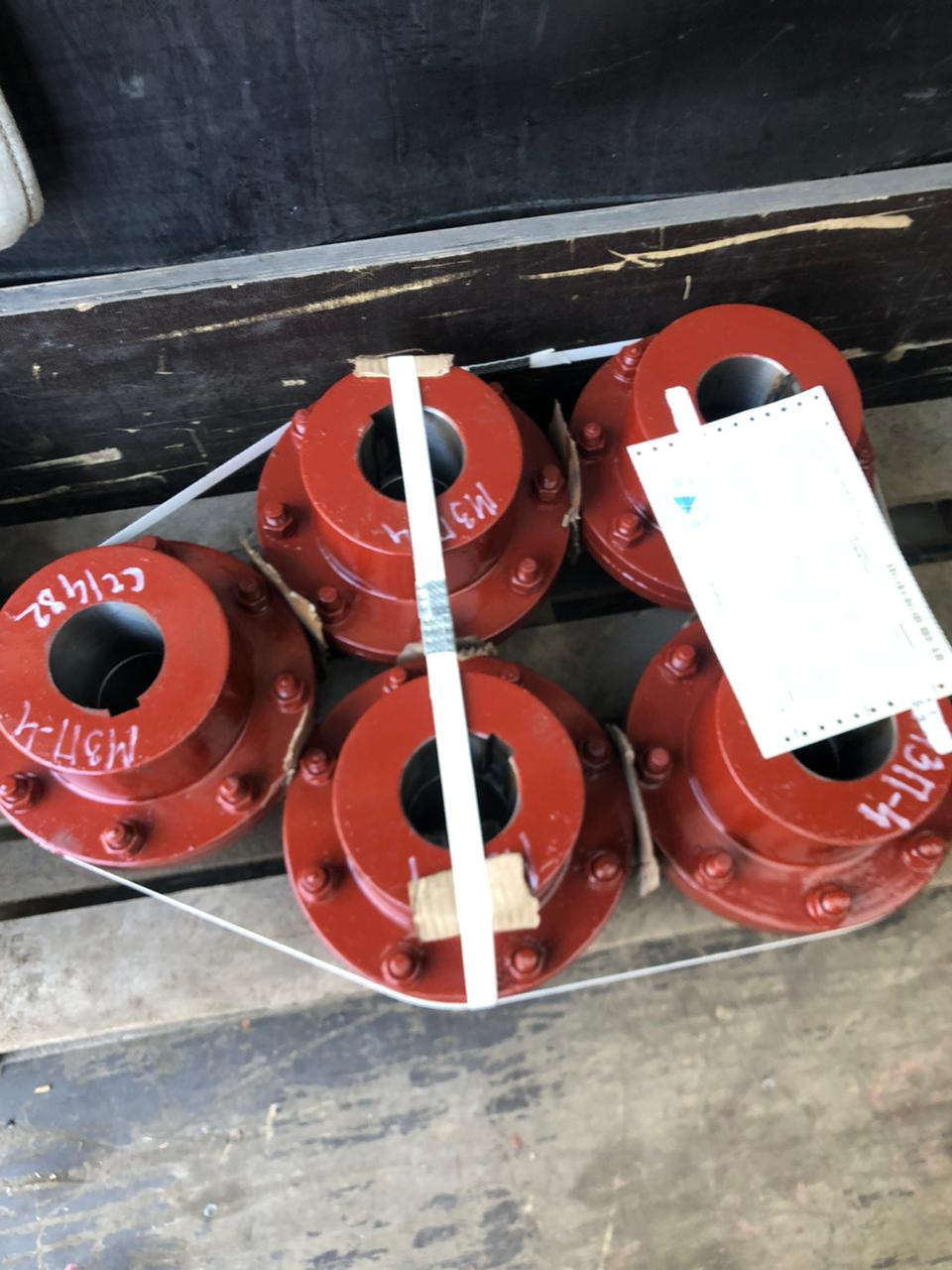

Муфта зубчатая МЗП-4
Муфта зубчатая МЗП‑4: описание и характеристики
Муфта МЗП‑4 — зубчатая муфта предназначенная для соединения соосных валов и передачи крутящего момента. Конструкция компенсирует радиальные, осевые и угловые смещения валов, снижая динамические нагрузки и продлевая ресурс оборудования.
Область применения
Используется в промышленных механизмах, где требуется:
-
надёжная передача вращения;
-
компенсация несоосностей валов;
-
работа при высоких нагрузках.
Типичные сферы применения:
-
промышленные приводы;
-
редукторы;
-
насосы;
-
вентиляторы;
-
компрессоры;
-
другое оборудование с соосными валами.
Конструктивные особенности
-
Состоит из двух полумуфт: одна идентична полумуфте МЗ‑4, вторая — фланцевая (для присоединения валов через промежуточный вал).
-
Полумуфты имеют зубчатые венцы эвольвентного профиля.
-
Обоймы оснащены крышками с манжетами для защиты от загрязнений.
-
Предусмотрены цилиндрические отверстия втулок (поставляются нерасточенными для обеспечения надёжного соединения с валом).
-
Зубчатый профиль обеспечивает равномерное распределение нагрузки, минимизируя трение и износ.
-
Для снижения износа и нагрева муфта заполняется смазочным маслом.
Технические характеристики
-
Номинальный крутящий момент (): 4 000 Н·м (400 кг·м).
-
Максимальная частота вращения: 3 350 об/мин.
-
Общий диаметр муфты (): 250 мм.
-
Общая длина (): 217 мм.
-
Диаметр вала (): от 40 до 75 мм (предварительная расточка — 45 мм).
-
Количество болтов: М16 × 8 шт.
-
Количество зубьев: 48 шт.
-
Модуль зуба: 3,0 мм.
-
Вес: 50 кг.
-
Климатическое исполнение: У2.
-
Максимальная температура эксплуатации: 120 °C.
-
Стандарт: ГОСТ 5006‑83 (ГОСТ 5006‑55 для отдельных модификаций).
-
Обозначение по ГОСТ 50865‑96: муфта МЗ 1‑4000.
Рекомендации по монтажу и эксплуатации
-
Перед установкой проверьте соосность валов и точность центровки.
-
При монтаже соблюдайте совпадение контрольных меток на впадинах и выступах зубьев.
-
Регулярно проводите ТО: проверяйте состояние зубчатого зацепления и уровень смазки.
-
Смазывайте зубья согласно рекомендациям производителя (используйте масла, указанные в технической документации).
-
Храните в сухом, проветриваемом помещении, защищённом от прямых солнечных лучей и влаги.
-
При транспортировке используйте оригинальную упаковку или надёжный контейнер, предохраняющий от механических повреждений.
-
Контролируйте температуру — не допускайте превышения 120 °C во время работы.
Преимущества
-
Высокая нагрузочная способность при разумных габаритах.
-
Эффективная компенсация смещений (радиальных, осевых, угловых).
-
Долговечность за счёт равномерного распределения нагрузки по зубьям.
-
Защита от загрязнений благодаря манжетам и крышкам обойм.
-
Универсальность — подходит для непрерывного режима работы.
-
Износоустойчивость благодаря качественным материалам и защитному покрытию.
