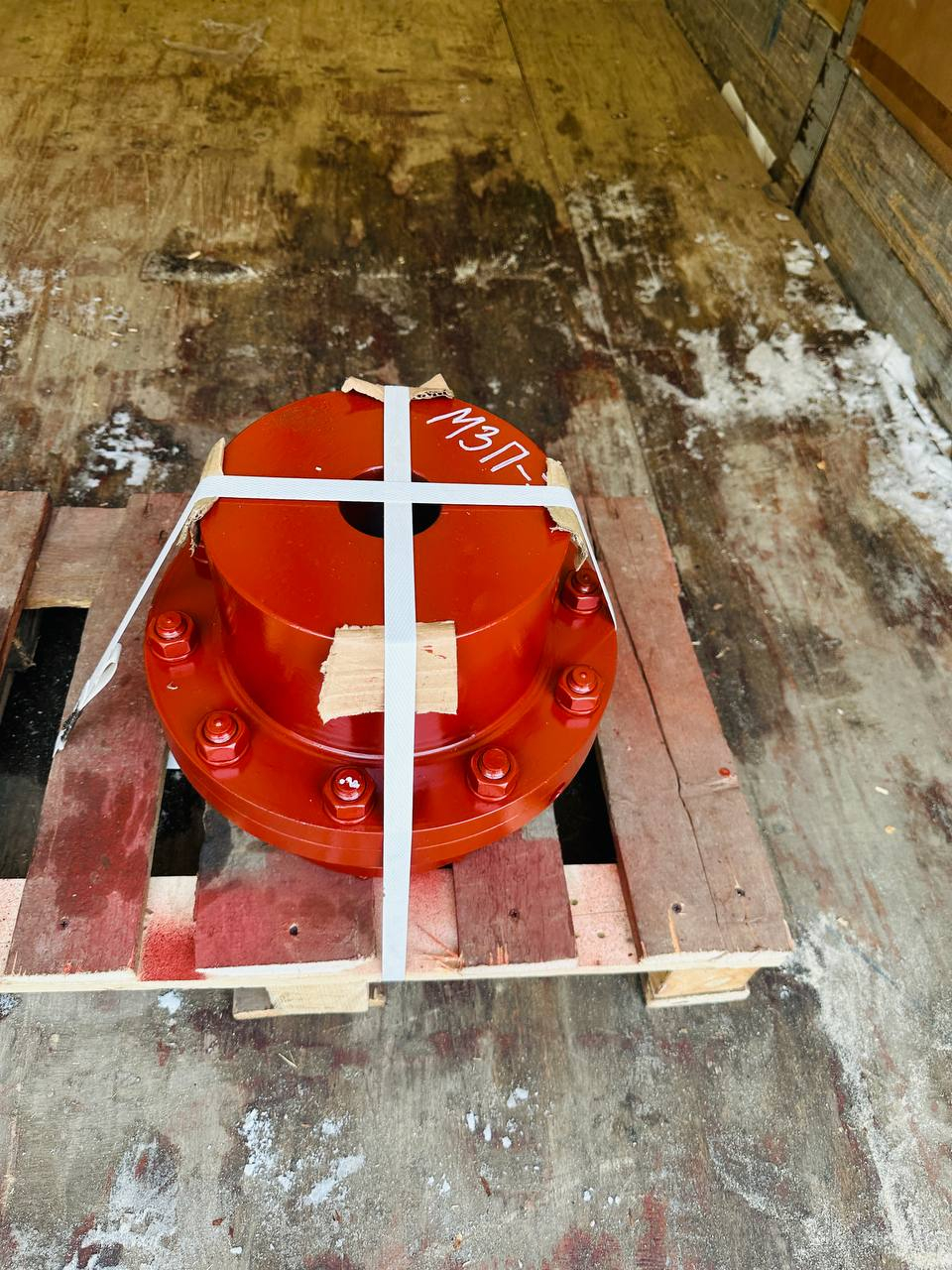

Муфта зубчатая МЗП-7
Муфта зубчатая МЗП‑7 — устройство для постоянного соединения соосных валов с возможностью компенсации их незначительных угловых и радиальных смещений. Также улучшает динамические характеристики привода.
Основные технические характеристики
-
Номинальный крутящий момент: 16 000–25 000 Н·м (в зависимости от производителя).
-
Максимальная частота вращения: 2 120 об/мин.
-
Общий диаметр муфты (): 350 мм.
-
Общая длина муфты (): 290 мм.
-
Диаметр вала (): от 65–70 мм до 120–140 мм (диапазон варьируется у разных производителей).
-
Вес: 110–200 кг (в зависимости от исполнения).
-
Количество зубьев: 56 шт.
-
Модуль зуба: 4 мм.
-
Объём масла: 1 л.
-
Количество болтов: 8 шт. (М20).
-
Предварительная расточка втулок: 65 мм.
-
Диапазон расточки втулок: от 65 до 120 мм.
Конструктивные особенности
-
Имеет одну фланцевую полумуфту.
-
В стандартном исполнении поставляется с предварительно расточенными цилиндрическими отверстиями без шпоночного паза (диаметр не более 65 мм).
-
Предназначена для соединения горизонтально расположенных (соосных) валов с помощью промежуточного вала.
Стандарты и обозначения
-
Соответствует ГОСТ 50865‑96.
-
Обозначение по стандарту: Муфта МЗ 2‑16000 (для варианта с крутящим моментом 16 000 Н·м).
Применение
Муфта МЗП‑7 используется в промышленном оборудовании, где требуется надёжное соединение валов с возможностью компенсации небольших смещений и передачей высокого крутящего момента.
