- Крутящий момент: до 1000 Н·м.
- Максимальная частота вращения: 6300 об/мин.
- Количество зубьев: 30 шт..
- Модуль зуба: 2,5 мм.
- Угол зацепления: 20° (эвольвентное зацепление).
- Вес: около 10–12 кг (в зависимости от производителя).
- Диаметр муфты: 170 мм.
- Длина: 115–117 мм.
Муфта соответствует ГОСТ 5006-55, ГОСТ 5006-83, ГОСТ 5006-94 и ГОСТ Р 50895-96.
Конструкция

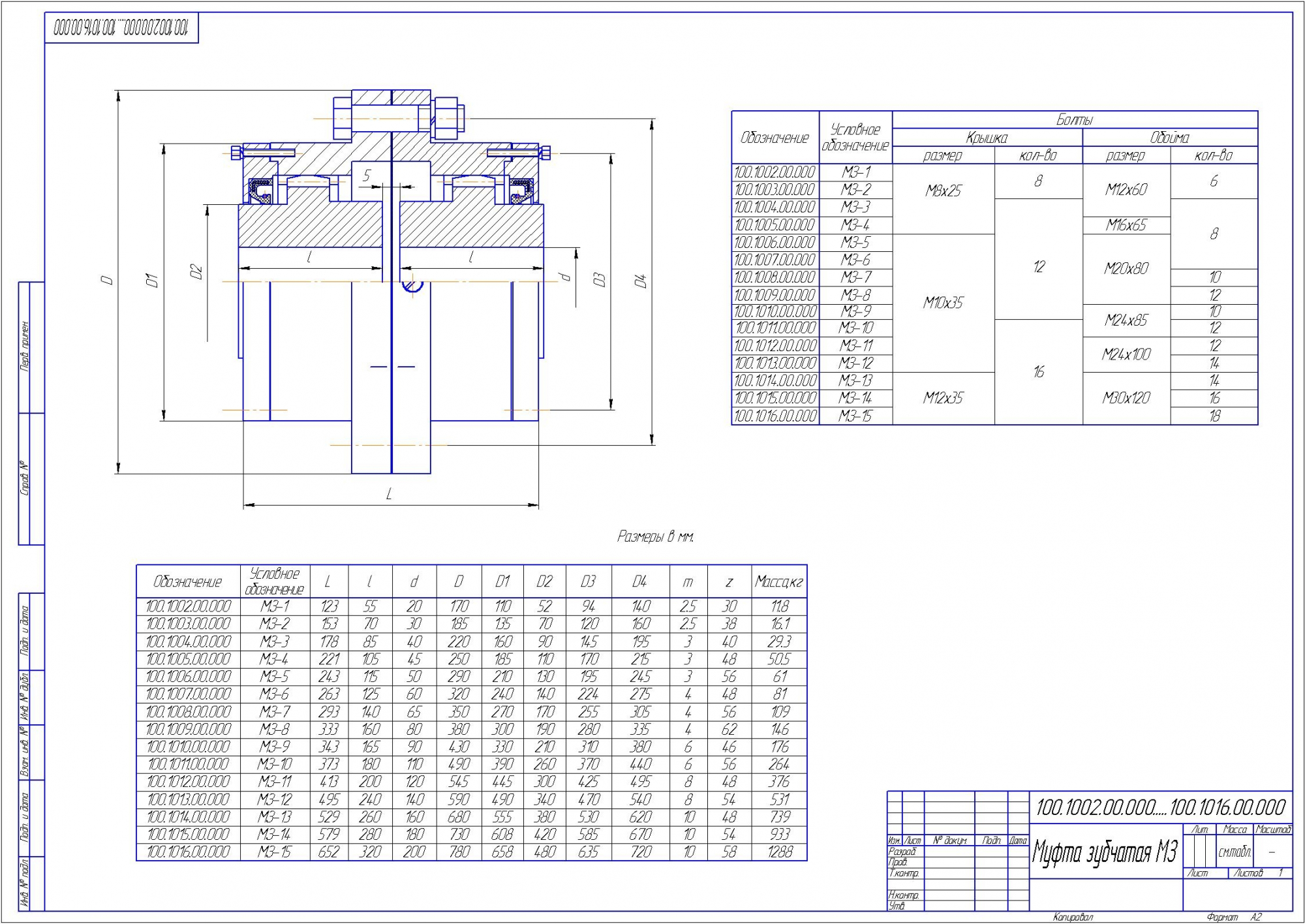

Муфта МЗ-1 состоит из:
- Двух полумуфт с внутренними зубьями, которые соединяются с валами.
- Обоймы (корпуса) с внутренними зубьями, соединяющей полумуфты. Обойма может состоять из двух или более частей, что облегчает монтаж и обслуживание.
- Крепежных элементов (болты, винты), обеспечивающих надёжное соединение полумуфт и обоймы.
Зубья втулок входят в зацепление с зубьями обойм. Благодаря форме зуба втулок возможно незначительное смещение в любых направлениях.
Области применения
- Соединение валов электродвигателей и редукторов.
- Приводные механизмы станков и производственных линий.
- Насосы и компрессоры.
- Транспортные и конвейерные системы.
- Другие промышленные механизмы, требующие точной передачи вращения.
Особенности
- Компактность: небольшие габариты позволяют устанавливать муфту в ограниченном пространстве.
- Надёжность: прочная конструкция и качественные материалы обеспечивают долговечность работы.
- Высокая точность передачи: зубчатое соединение минимизирует проскальзывание.
- Минимальные потери энергии: высокий КПД и низкие потери на трение.
- Универсальность: подходит для широкого спектра промышленных механизмов.
- Простота монтажа: лёгкость установки и обслуживания.
При монтаже муфты МЗ-1 необходимо добиться совпадения контрольных меток на впадине зуба обоймы и на выступе зуба втулки с помощью монтажного инструмента.
