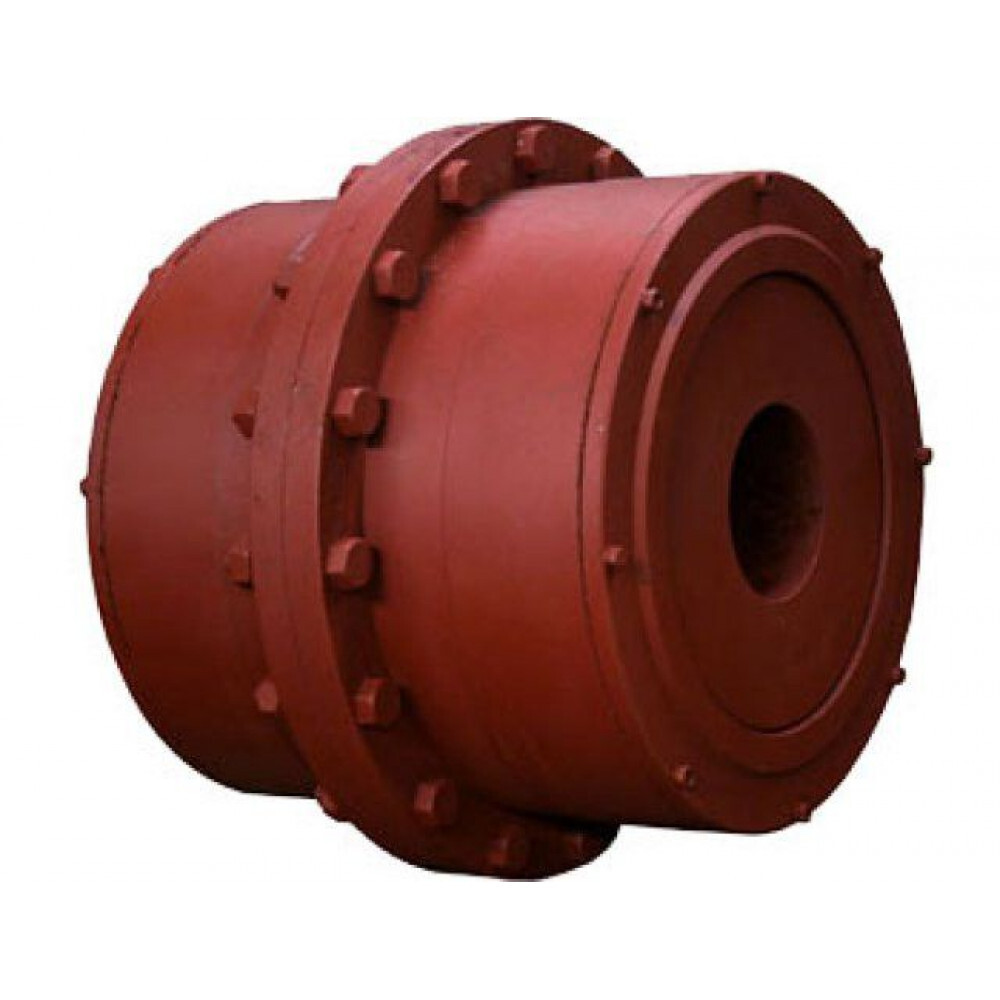

Муфта зубчатая МЗ-1-25000

дог.

Муфта зубчатая МЗ‑1‑25000: описание и характеристики

Муфта МЗ‑1‑25000 — подвижная зубчатая муфта общего машиностроительного применения для соединения соосных валов и передачи крутящего момента. Компенсирует угловые, радиальные и осевые смещения валов. Соответствует ГОСТ Р 50895‑96 (ранее — ГОСТ 5006‑55, ГОСТ 5006‑83).

Конструктивное исполнение

Состоит из двух зубчатых втулок и двух обойм, скреплённых между собой болтами (М20 × 8 шт.).
На обоймы устанавливаются крышки с манжетами для защиты от загрязнений и удержания смазки.
Зубья втулок входят в зацепление с зубьями обойм; сферическая форма выступов зубьев втулок обеспечивает компенсацию смещений в любых направлениях.
Имеется специальное заправочное отверстие для подачи смазки.
Поставляется в собранном виде с нерасточенными втулками (предварительная расточка — 80 мм; диапазон расточки — от 80 до 140 мм).
Зубья закалены для повышения износостойкости.

Основные функции

передача крутящего момента (25 000 Н·м);
соединение соосных валов;
компенсация угловых, радиальных и осевых смещений;
обеспечение надёжной работы при перекосах осей валов (до  $1^{\circ} 3 0^{'}$ ).

Технические характеристики

Номинальный крутящий момент: 25\ 000\ \text{Н·м}.
Максимальная частота вращения: $1900 об / мин$ .
Общий диаметр ( $D$ ): $330 мм$ .
Общая длина ( $L$ ): $415 мм$ .
Диаметр расточки втулок:
- предварительная расточка — $80 мм$ ;
- диапазон расточки — от  $80$  до  $140 мм$ .
Модуль зуба ( $m$ ): $4, 0$ .
Количество зубьев ( $z$ ): $62 шт .$ .
Количество болтов: $8 шт .$ (М20).
Масса (без упаковки): $100 кг$ .
Климатическое исполнение: У2.
Допустимый перекос осей: не более  $1^{\circ} 3 0^{'}$ .

Материалы изготовления

Муфта изготавливается из углеродистой стали марок:

40;
40Х;
45Л;

Область применения

Муфты МЗ‑1‑25000 используются в:

общепромышленных приводах;
редукторных системах;
насосах и компрессорах;
конвейерах и транспортёрах;
других механизмах, требующих надёжного соединения валов с возможностью компенсации смещений.

Чаще всего применяются для соединения валов электродвигателей и редукторов.

Монтаж и эксплуатация

Подготовка к монтажу:
- разобрать муфту;
- обработать втулки и фланцы до необходимых посадочных размеров;
- проверить состояние зубьев, манжет и уплотнений;
- устранить раковины (вскрытые при механической обработке) сваркой по ОСТ 5.9137‑83.
Монтаж:
- использовать монтажные приспособления, исключающие загрязнение и повреждение деталей;
- контролировать установку валов по центрирующим буртикам на зубчатых втулках;
- совместить контрольные метки на впадине зуба обоймы и выступе зуба втулки;
- после выверки соосности произвести окончательную сборку;
- заполнить смазочное пространство рекомендованной смазкой (масло должно полностью покрывать поверхность зубьев);
- проверить свободное вращение муфты после сборки.
Смазка:
- перед началом работы полностью покрыть все зубья смазкой;
- регулярно проверять уровень и состояние смазки;
- замена смазки — через каждые 4 000 часов эксплуатации.
Контроль состояния:
- периодически осматривать зубья на наличие износа, сколов, трещин;
- проверять затяжку болтовых соединений;
- следить за отсутствием люфтов и посторонних шумов при работе;
- контролировать герметичность уплотнений и отсутствие утечек масла.

Критерии замены

Муфту следует заменить при обнаружении:

износа зубьев более 30 % от первоначальной толщины;
трещин или сколов на зубьях;
повышенного шума или вибрации при работе;
нарушения герметичности уплотнений;
заметного люфта или перекоса при вращении;
утечек масла, не устраняемых заменой сальников;
деформации болтов или других элементов конструкции.

Обозначение и маркировка

МЗ‑1‑25000 расшифровывается как:

МЗ — муфта зубчатая;
1 — номер типоразмера;
25000 — номинальный крутящий момент в Н·м.

В маркировке также могут указываться:

диаметр посадочного отверстия;
климатическое исполнение;
другие параметры по требованию заказчика.

Условия хранения

Хранить в закрытом вентилируемом помещении при температуре от  $- 4 5^{\circ} C$  до  $+ 4 0^{\circ} C$ .
Относительная влажность — не более 80 % при температуре  $2 0^{\circ} C$ .
Исключить совместное хранение с химическими реагентами, кислотами, щелочами, аккумуляторами.
