Муфта зубчатая МЗ-10

172 000 руб.

Муфта зубчатая МЗ‑10: описание и характеристики

Муфта МЗ‑10 — жёсткая подвижная зубчатая муфта общепромышленного назначения. Предназначена для соединения соосных валов, передачи крутящего момента (до 50 000 Н·м) и компенсации угловых, радиальных и осевых смещений.

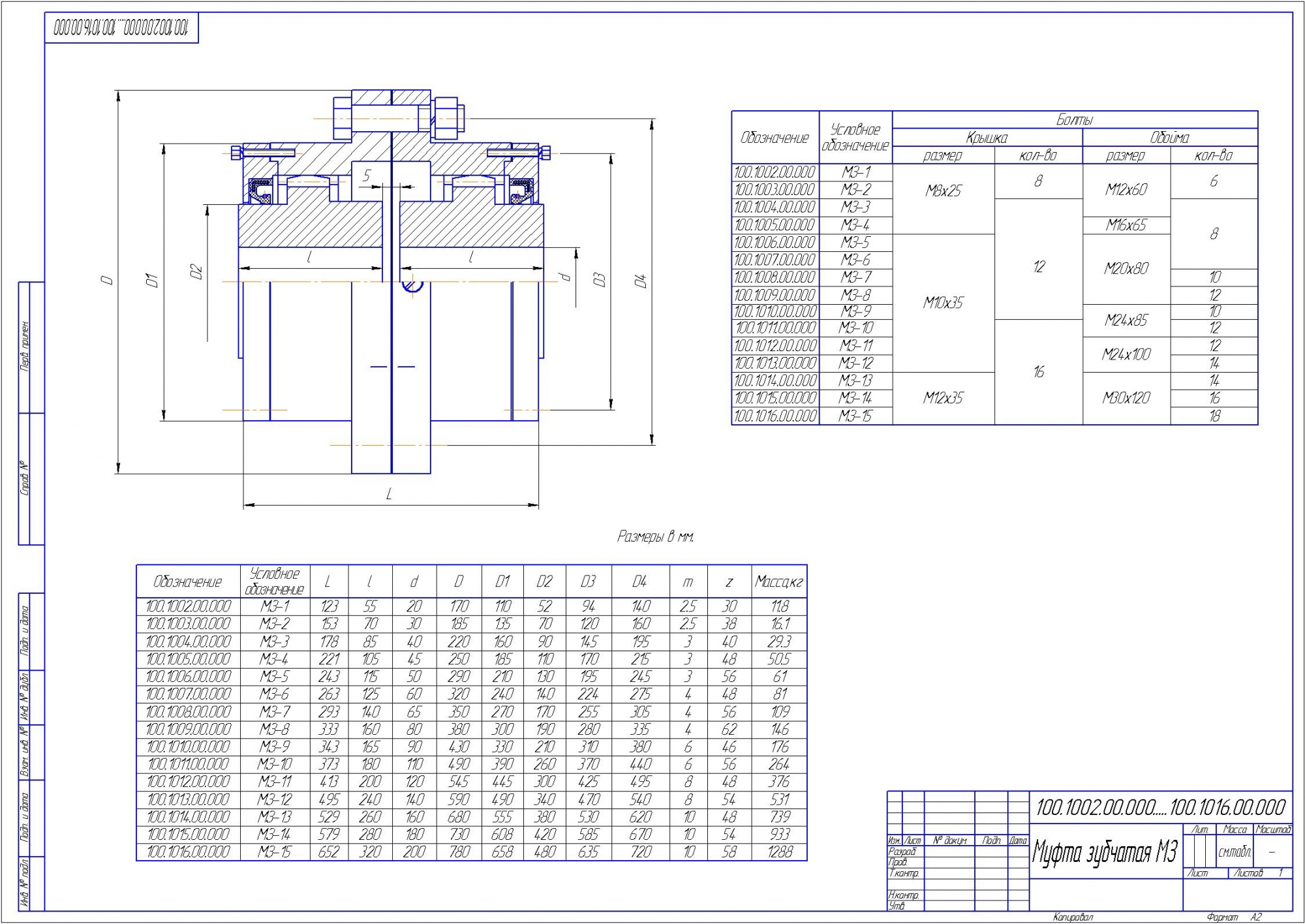

Конструкция

Муфта состоит из:

двух полумуфт с зубчатыми венцами эвольвентного профиля;
разъёмной обоймы с зубьями сцепления;
крепёжных болтов (8 шт. М24);
крышек с манжетами (уплотнителями);
заправочного отверстия для смазки.

Ключевые особенности:

втулки поставляются нерасточенными (черновое отверстие — 90 мм);
зубчатые венцы подвергаются закалке для повышения износостойкости;
компенсация смещений достигается за счёт:
- боковых зазоров между зубьями;
- сферической формы выступов втулок.

Основные технические характеристики

Максимальный крутящий момент: $50000 Н \cdot м$ ( $5000 кг \cdot м$ ).
Максимальная частота вращения: $264 об / мин$ .
Модуль зуба ( $m$ ): $6, 0 мм$ .
Число зубьев ( $z$ ): $56 шт .$ .
Внешний диаметр муфты ( $D$ ): $490 мм$ .
Общая длина ( $L$ ): $365 мм$ .
Длина ( $L_{1}$ ): $375 мм$ .
Диаметр вала:
- черновой под расточку: $90 мм$ ;
- минимальный под расточку: $110 мм$ ;
- максимальный под расточку: $180 мм$ .
Масса без упаковки:
- $264 кг$ (для МЗ‑10);
- $528 кг$ (для МЗП‑10).
Допустимый перекос осей: не более $1^{\circ} 3 0^{'}$ .
Объём масла: $1, 5 л$ .
Климатическое исполнение: У2.

Стандарты и соответствие

Конструкция и размеры соответствуют:

ГОСТ 5006‑55;
ГОСТ 5006‑83;
ГОСТ 50865‑96.

Материалы и обработка

Основной материал: сталь марок 40, 40Х, 45Л, 50.
Термообработка: закалка зубчатых венцов для повышения прочности и долговечности.
Защитное покрытие: антикоррозийное (по требованию заказчика).

Особенности эксплуатации

Смазка: перед запуском все зубья должны быть полностью покрыты смазкой; предусмотрено заправочное отверстие.
Техническое обслуживание: требуется каждые $4000$  часов работы.
Монтаж:
- втулки растачиваются под конкретные размеры вала и шпонки перед установкой;
- обязательна проверка соосности валов;
- возможна горячая или холодная посадка на вал.
Уплотнители (манжеты): защищают от вытекания смазки и попадания загрязнений.
Контроль состояния: регулярная диагностика на износ зубьев, увеличение диаметра отверстий, коррозию, поломку элементов.
Режим работы: рассчитан на непрерывную эксплуатацию (24/7).

Применение

Муфта используется в промышленном оборудовании, где требуется:

передача высоких крутящих моментов (до $50000 Н \cdot м$ );
компенсация несоосностей валов;
высокая надёжность и износостойкость.

Типичные сферы применения:

тяжёлое машиностроение;
металлургическая и горнодобывающая промышленность;
энергетика и нефтегазовая отрасль;
производство цемента и стройматериалов;
редукторы и конвейеры;
подъёмно‑транспортное оборудование (краны, лебёдки).

Варианты исполнения

МЗ‑10 — стандартная подвижная муфта с двумя идентичными полумуфтами.
МЗП‑10 — модификация с одной полумуфтой МЗ‑10 и одной глухой фланцевой полумуфтой для соединения через промежуточный вал (масса — $528 кг$ ).

Расшифровка маркировки

Пример: МЗ‑10‑Н110

МЗ‑10 — тип и номер муфты;
Н110 — диаметр посадочных отверстий $110 мм$ без торцевого крепления на валах.
