Муфта зубчатая МЗ-11

212 000 руб.

Муфта МЗ‑11 — жёсткая подвижная зубчатая муфта общепромышленного назначения. Предназначена для соединения соосных валов и передачи крутящего момента (до 71 000 Н·м) при наличии угловых, радиальных и осевых смещений.

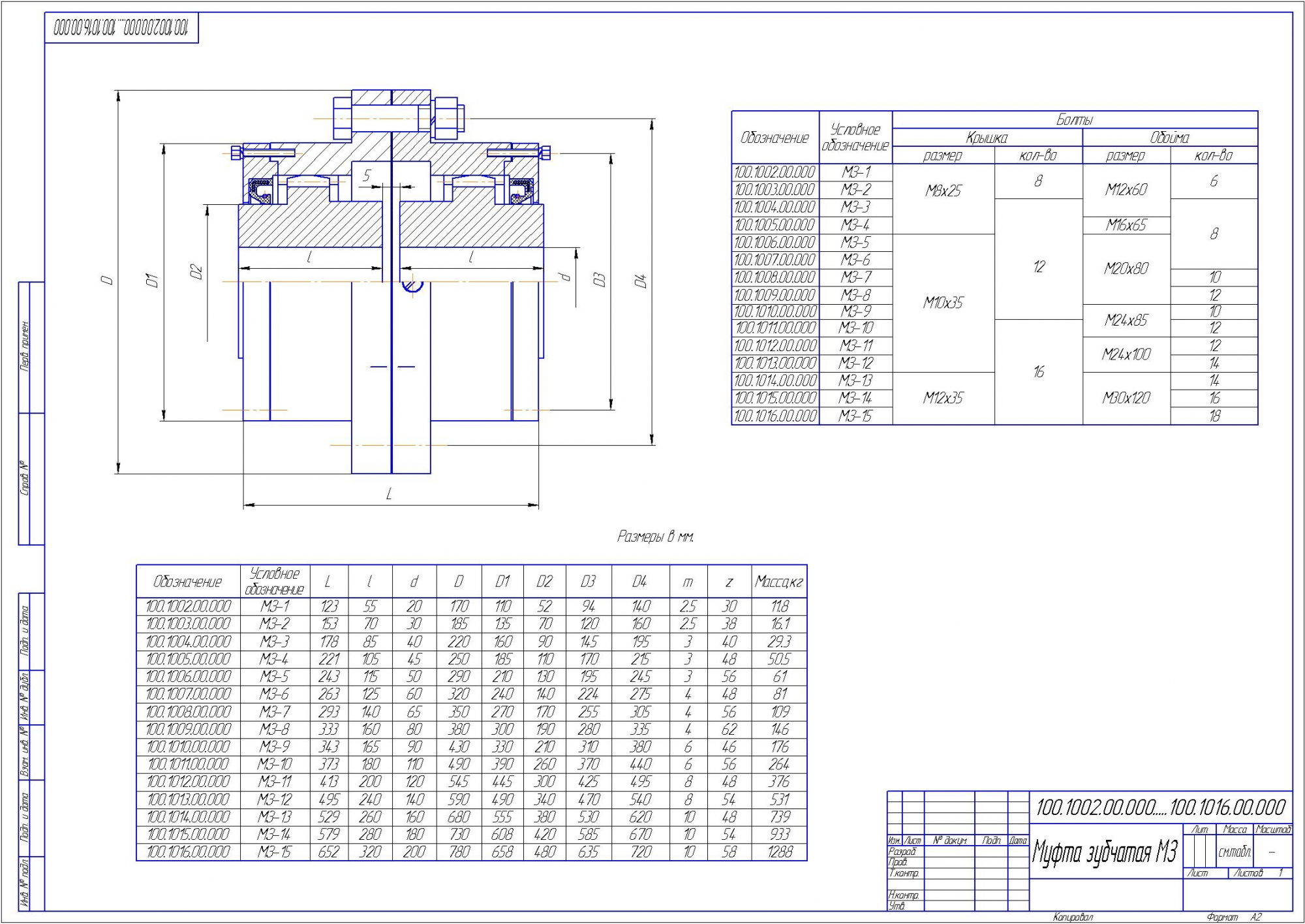

Конструкция

Муфта состоит из:

двух полумуфт с нарезанными зубьями;
разъёмной обоймы с зубьями сцепления;
крепёжных болтов (12 шт. М24);
крышек с манжетами (уплотнителями);
заправочного отверстия для смазки.

Ключевые особенности:

втулки поставляются нерасточенными (черновое отверстие — 120 мм);
зубчатые венцы подвергаются закалке (в том числе сорбитизации) для повышения твёрдости и устойчивости к внешним воздействиям;
компенсация смещений достигается за счёт:
- боковых зазоров между зубьями;
- сферической формы выступов втулок.

Основные технические характеристики

Максимальный крутящий момент: $71000 Н \cdot м$ ( $7100 кг \cdot м$ ).
Максимальная частота вращения: $1250 об / мин$ .
Модуль зуба ( $m$ ): $8, 0 мм$ .
Число зубьев ( $z$ ): $48 шт .$ .
Внешний диаметр муфты ( $D$ ): $545 мм$ .
Общая длина ( $L$ ): $405 мм$ .
Длина ( $L_{1}$ ): $415 мм$ .
Диаметр вала:
- черновой под расточку: $120 мм$ ;
- минимальный под расточку: $120 мм$ (стандарт);
- максимальный под расточку: по запросу заказчика (нестандартные размеры возможны при сохранении требований безопасности).
Масса без упаковки:
- $376 кг$ (для МЗ‑11);
- $744 кг$ (для МЗП‑11).
Допустимый перекос осей: не более $1^{\circ} 3 0^{'}$ .
Объём масла: предусмотрен заправочный объём (точное значение зависит от условий эксплуатации).
Температурный режим эксплуатации: до $12 0^{\circ} C$ .
Климатическое исполнение: У2.

Стандарты и соответствие

Конструкция и размеры соответствуют:

ГОСТ 5006‑83.

Материалы и обработка

Основной материал: качественная сталь с сертификатами соответствия.
Термообработка: закалка и сорбитизация зубчатых венцов для повышения прочности, твёрдости и износостойкости.
Защитное покрытие: антикоррозийное (по требованию заказчика).

Особенности эксплуатации

Смазка: перед запуском все зубья должны быть полностью покрыты смазкой; предусмотрено заправочное отверстие.
Техническое обслуживание: замена смазки каждые $4000$  часов работы.
Монтаж:
- втулки растачиваются под конкретные размеры вала и шпонки перед установкой;
- обязательна проверка соосности валов;
- возможна горячая или холодная посадка на вал.
Уплотнители (манжеты): защищают от вытекания смазки и попадания загрязнений.
Контроль состояния: регулярная диагностика на износ зубьев, увеличение диаметра отверстий, коррозию, поломку элементов.
Режим работы: рассчитана на непрерывную эксплуатацию (24/7) при соблюдении условий.

Применение

Муфта используется в промышленном оборудовании, где требуется:

передача высоких крутящих моментов (до $71000 Н \cdot м$ );
компенсация несоосностей валов;
высокая надёжность и износостойкость.

Типичные сферы применения:

тяжёлое машиностроение;
металлургическая и горнодобывающая промышленность;
энергетика и нефтегазовая отрасль;
производство цемента и стройматериалов;
редукторы и конвейеры;
подъёмно‑транспортное оборудование (краны, лебёдки).

Варианты исполнения

МЗ‑11 — стандартная подвижная муфта с двумя идентичными полумуфтами.
МЗП‑11 — модификация с одной полумуфтой МЗ‑11 и одной глухой фланцевой полумуфтой для соединения через промежуточный вал (масса — $744 кг$ ).

Расшифровка маркировки

Пример: МЗ‑11‑Н120

МЗ‑11 — тип и номер муфты;
Н120 — диаметр посадочных отверстий $120 мм$ без торцевого крепления на валах.
