Муфта зубчатая МЗ-15

680 000 руб.

Муфта зубчатая МЗ‑15: описание и характеристики

Муфта МЗ‑15 — жёсткая подвижная зубчатая муфта общепромышленного назначения. Предназначена для соединения горизонтальных соосных валов, передачи крутящего момента (до 250 000 Н·м) и компенсации радиальных смещений, перекосов.

Конструкция

Муфта состоит из:

двух полумуфт с зубчатыми венцами эвольвентного профиля;
разъёмной обоймы с зубьями сцепления;
крепёжных болтов (16 шт. М30);
крышек с манжетами (уплотнителями);
заправочного отверстия для смазки.

Ключевые особенности:

втулки поставляются нерасточенными (черновое отверстие — 200 мм);
зубчатые венцы подвергаются закалке для повышения твёрдости, износостойкости и усталостной прочности;
компенсация смещений достигается за счёт:
- боковых зазоров между зубьями;
- сферической формы выступов втулок.

Основные технические характеристики

Максимальный крутящий момент: $250000 Н \cdot м$ ( $25000 кг \cdot м$ ).
Максимальная частота вращения: $800 об / мин$ .
Модуль зуба ( $m$ ): $10, 0 мм$ .
Число зубьев ( $z$ ): $58 шт .$ .
Внешний диаметр муфты ( $D$ ): $784 мм$ .
Общая длина ( $L$ ): $647 мм$ .
Диаметр вала:
- черновой под расточку: $200 мм$ ;
- минимальный под расточку: $195 мм$ ;
- максимальный под расточку: $350 мм$ .
Маховый момент: $325 кг \cdot м^{2}$ .
Объём масла на одну заправку: $2, 5 л$ .
Масса без упаковки:
- $1288 кг$ (для МЗ‑15);
- $2474 кг$ (для МЗП‑15).
Допустимый перекос осей: не более $1^{\circ} 3 0^{'}$ .
Температурный режим эксплуатации: до $12 0^{\circ} C$ .
Климатическое исполнение: У2.

Стандарты и соответствие

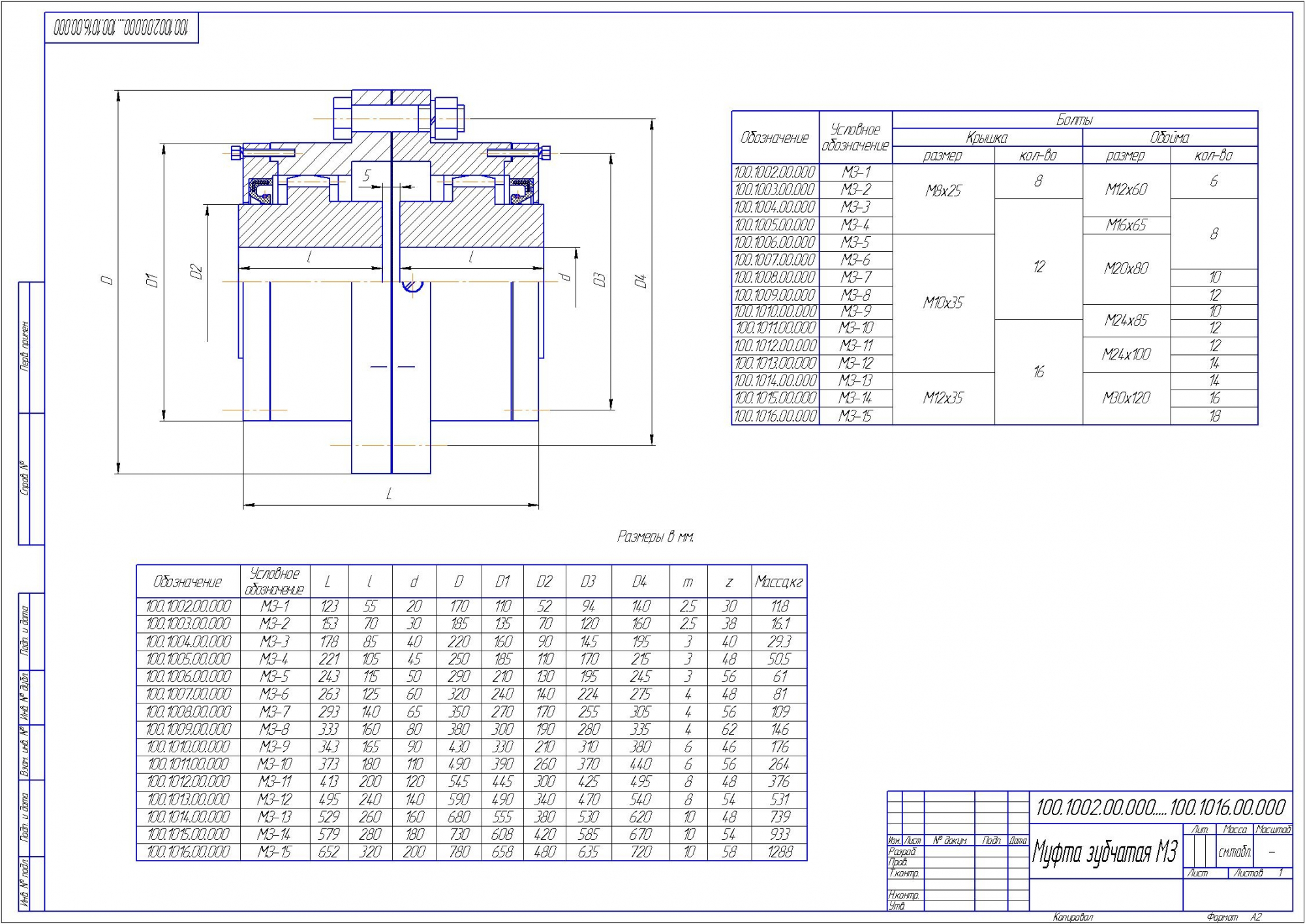

Конструкция и размеры соответствуют:

ГОСТ 5006‑55;
ГОСТ 5006‑94;
ГОСТ Р 50895‑96.

Материалы и обработка

Основной материал: высококачественная сталь с сертификатами соответствия.
Термообработка: закалка зубчатых венцов для повышения:
- твёрдости;
- износостойкости;
- усталостной прочности.
Защитное покрытие: антикоррозийное (по требованию заказчика).

Особенности эксплуатации

Смазка:
- перед запуском все зубья должны быть полностью покрыты смазкой;
- предусмотрено заправочное отверстие;
- замена смазки — каждые $4000$  часов работы.
Монтаж:
- втулки растачиваются под конкретные размеры вала и шпонки перед установкой;
- обязательна проверка соосности валов;
- возможна горячая или холодная посадка на вал.
Уплотнители (манжеты): защищают от вытекания смазки и попадания загрязнений.
Контроль состояния: регулярная диагностика на:
- износ зубьев;
- увеличение диаметра отверстий;
- коррозию;
- поломку элементов.
Режим работы: рассчитана на непрерывную эксплуатацию (24/7) при соблюдении условий.

Применение

Муфта используется в промышленном оборудовании, где требуется:

передача высоких крутящих моментов (до $250000 Н \cdot м$ );
компенсация несоосностей валов;
высокая надёжность и износостойкость.

Типичные сферы применения:

тяжёлое машиностроение;
металлургическая и горнодобывающая промышленность (включая прокатные станы);
энергетика (в том числе мощные турбинные установки);
нефтегазовая отрасль;
производство цемента и стройматериалов;
судостроение;
редукторы и конвейеры;
подъёмно‑транспортное оборудование (краны, лебёдки).

Варианты исполнения

МЗ‑15 — стандартная подвижная муфта с двумя идентичными полумуфтами.
МЗП‑15 — модификация с одной полумуфтой МЗ‑15 и одной глухой фланцевой полумуфтой для соединения через промежуточный вал (масса — $2474 кг$ ).

Расшифровка маркировки

Пример: МЗ‑15‑Н200

МЗ‑15 — тип и номер муфты;
Н200 — диаметр посадочных отверстий $200 мм$ без торцевого крепления на валах.
