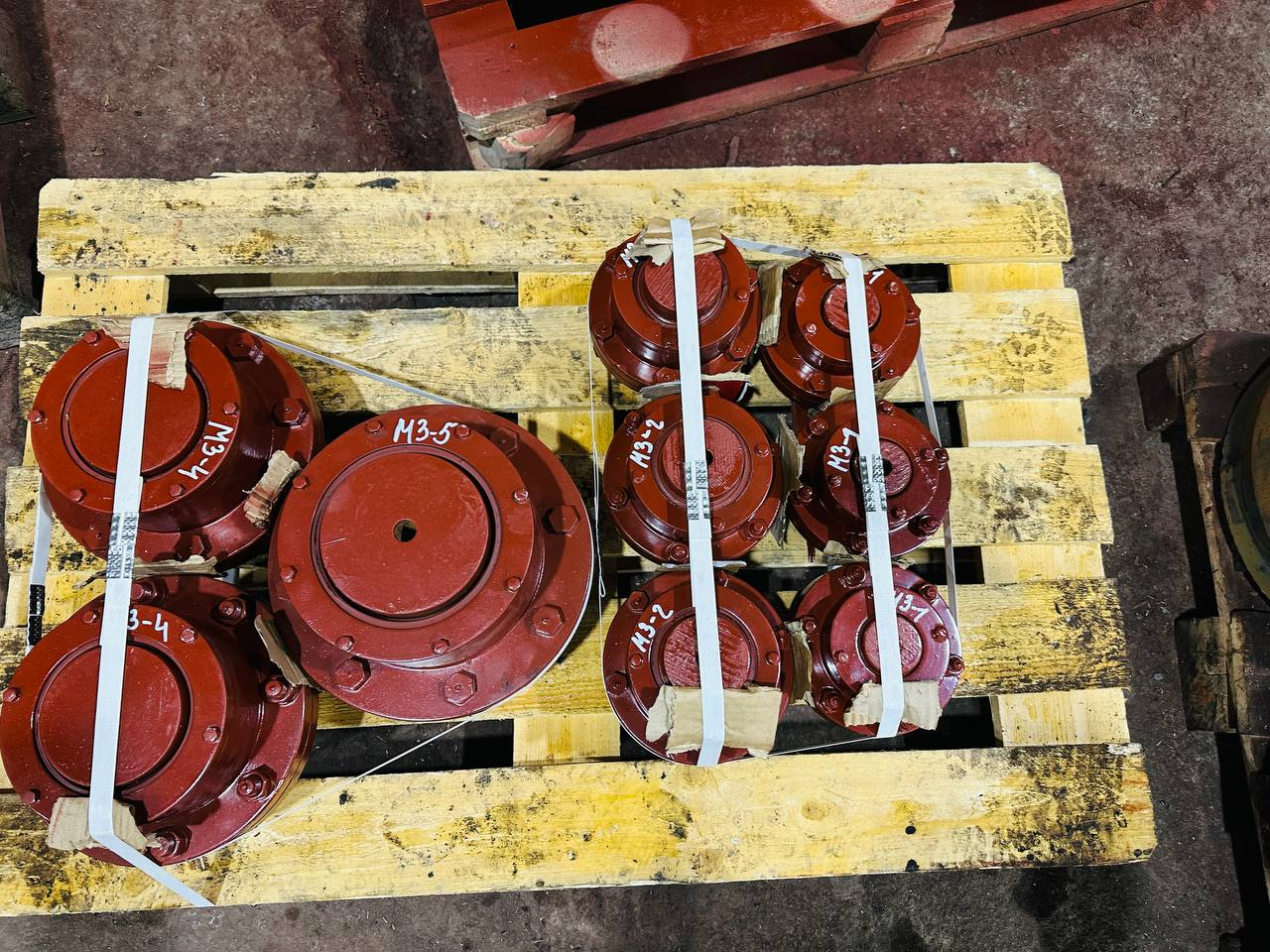

Муфта зубчатая МЗ-2

11 900 руб.

Муфта МЗ‑2 — жёсткая подвижная муфта общепромышленного назначения. Предназначена для соединения горизонтальных соосных валов с компенсацией радиальных смещений и перекосов.

Конструкция

Муфта состоит из двух полумуфт, каждая из которых включает:

втулку;
обойму.

Полумуфты жёстко соединены между собой болтами. На обоймы устанавливаются защитные крышки со встроенными уплотнителями (манжетами). Зубья венцов входят в зацепление с обоймой.

Компенсация смещений достигается за счёт:

боковых зазоров между зубьями и шлицами;
сферической формы выступов втулок, позволяющей небольшое смещение в обе стороны.

Основные технические характеристики

Максимальный крутящий момент: до $1600 Н \cdot м$ .
Максимальная частота вращения: $5000 об / мин$ .
Число зубьев: $38 шт .$
Модуль зубьев: $2, 5 мм$ .
Длина муфты: $145 мм$ .
Диаметр черновой расточки ( $d$ ): $29 мм$ .
Минимальный диаметр под расточку: $30 мм$ .
Максимальный диаметр под расточку: $55 мм$ .
Ширина муфты ( $D$ ): $180 мм$ .
Ширина обоймы ( $D_{2}$ ): $132 мм$ .
Объём масла: $0, 3 л$ .
Масса: $15 кг$ .

Особенности эксплуатации

Допустимый перекос оси каждой втулки относительно оси обоймы — не более $1^{\circ} 3 0^{'}$ .
Для увеличения срока службы необходимо применять специальные масла и смазки.
Монтаж на вал двигателя выполняется методом горячей или холодной посадки.
При транспортировке и хранении требуется защита от механических повреждений и коррозии.
Условия хранения: температура не выше $2 0^{\circ} C$ , влажность воздуха менее $65 %$ .

Стандарты и маркировка

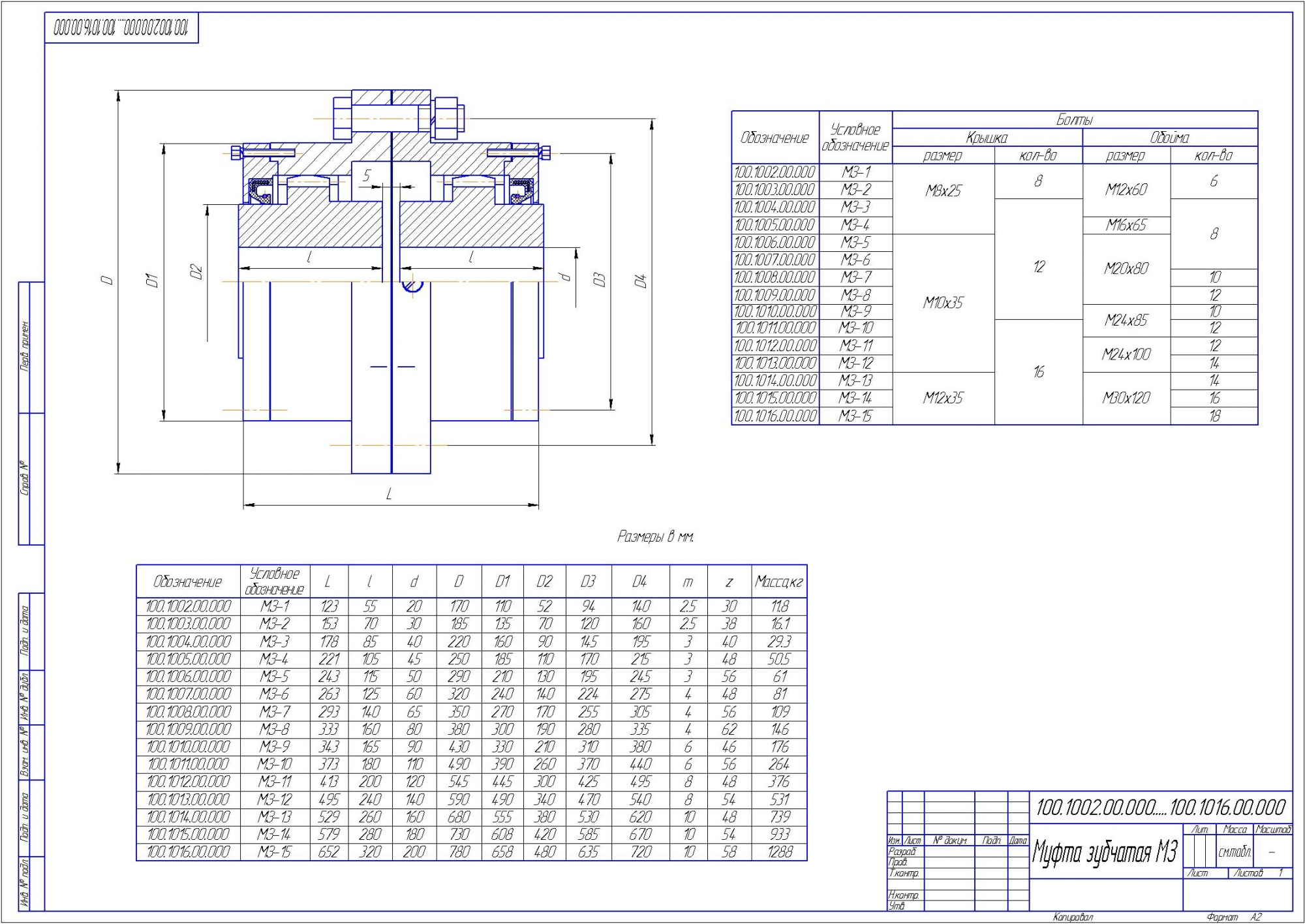

Конструкция и размеры соответствуют ГОСТ 5006‑55 и ГОСТ 5006‑94.

Расшифровка маркировки (например, МЗ‑2‑Н30):

МЗ‑2 — тип и номер муфты;
Н30 — диаметр посадочных отверстий $30 мм$ без торцевого крепления на валах.

Другие варианты обозначений:

МЗ‑2‑Н40‑Н50 — с разными диаметрами отверстий ( $40$ и $50 мм$ );
МЗ‑2‑Н40‑Т50 — одна из втулок с торцевым креплением;
МЗ‑2‑К55‑Т50 — одна втулка с коническим отверстием ( $55 мм$ ), другая — с цилиндрическим ( $50 мм$ ) и торцевым креплением.

Применение

Муфта широко используется в промышленном оборудовании:

турбинах;
прокатных станках;
поршневых двигателях;
крановых конструкциях;
лебёдках;
редукторах.
