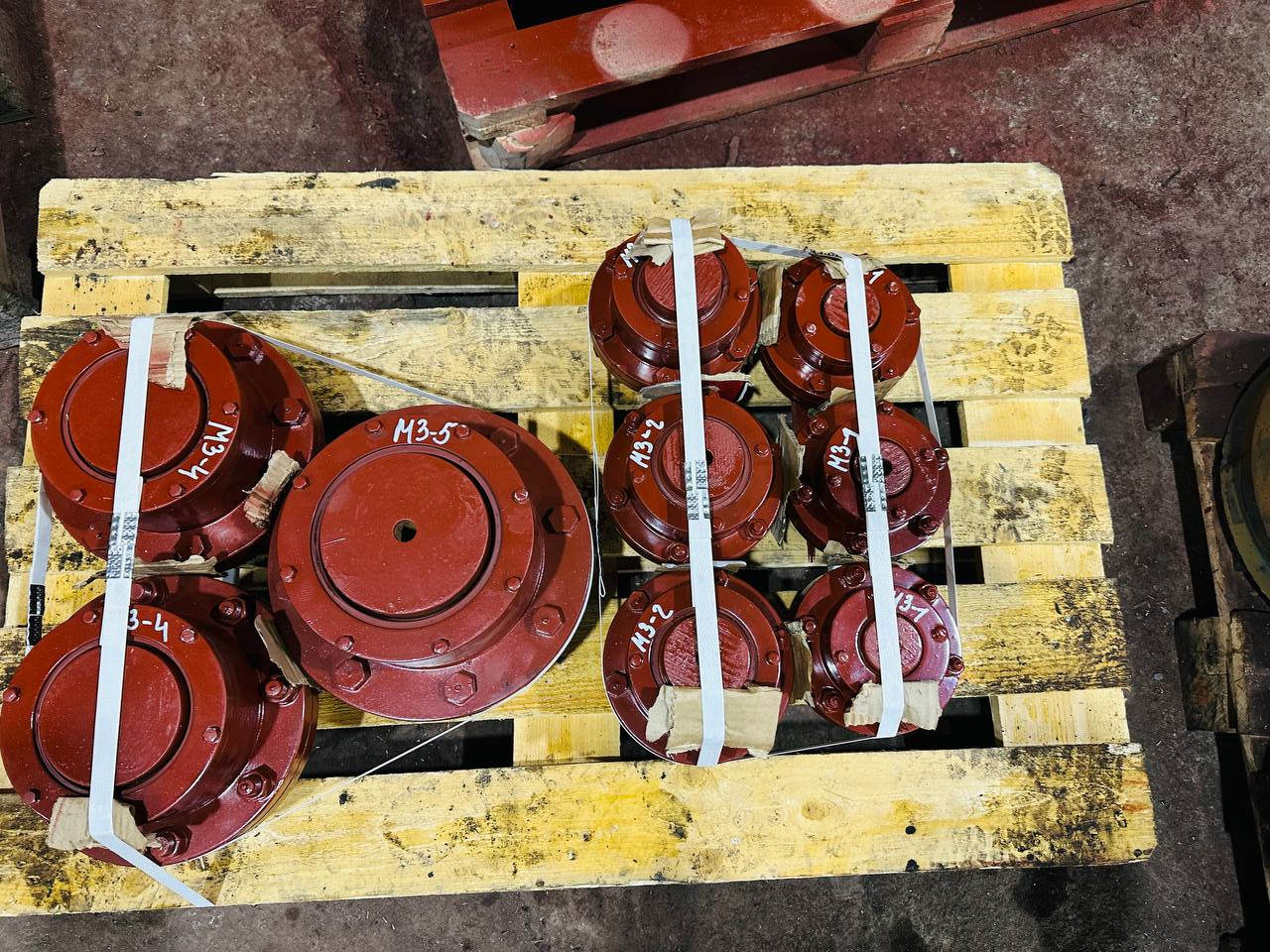

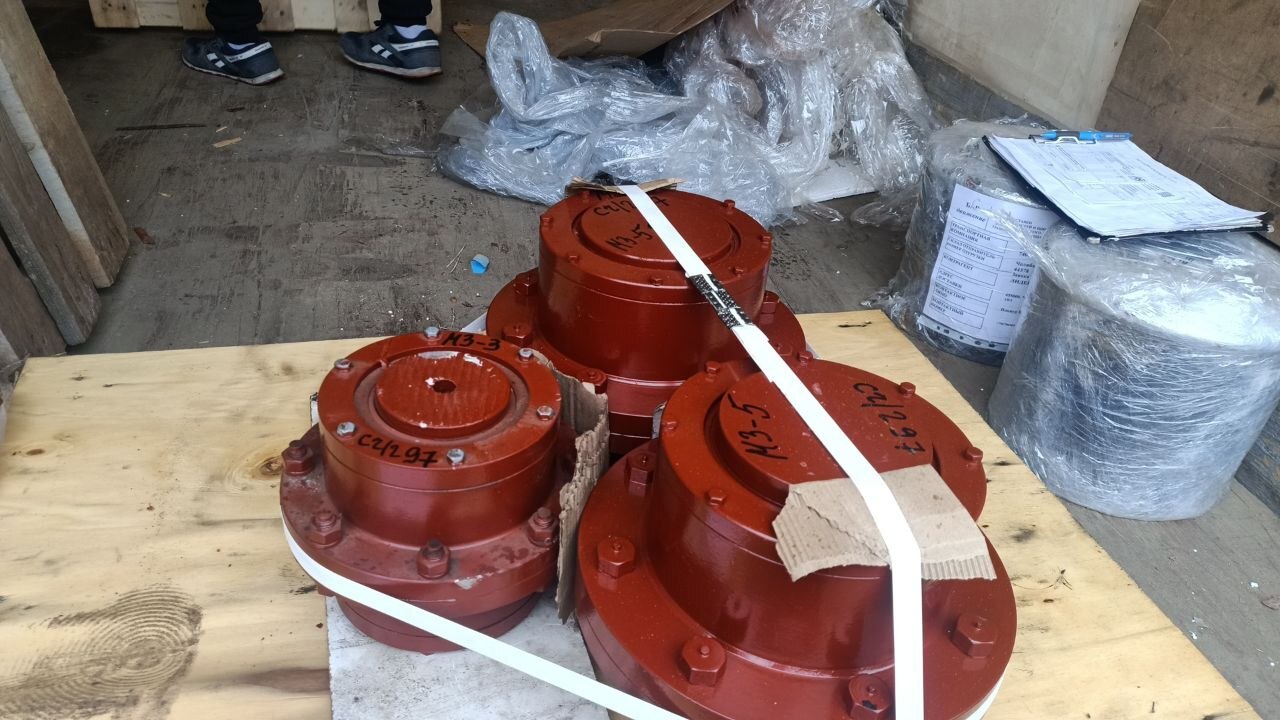

Муфта зубчатая МЗ-5

32 000 руб.

Муфта зубчатая МЗ‑5: описание и характеристики

Муфта МЗ‑5 — жёсткая подвижная зубчатая муфта общепромышленного назначения. Предназначена для соединения горизонтальных соосных валов с компенсацией угловых, осевых и радиальных смещений. Обеспечивает передачу крутящего момента при несоосностях валов.

Конструкция

Муфта состоит из:

двух полумуфт с зубчатыми венцами эвольвентного профиля;
разъёмной обоймы с зубьями сцепления;
крепёжных болтов (обычно 8 шт. М16);
резиновых уплотнителей;
заправочного отверстия для смазки.

Полумуфты жёстко соединяются болтами. Втулки поставляются нерасточенными — расточка под конкретный вал и шпонку выполняется перед монтажом. Зубчатые венцы подвергаются закалке для повышения износостойкости.

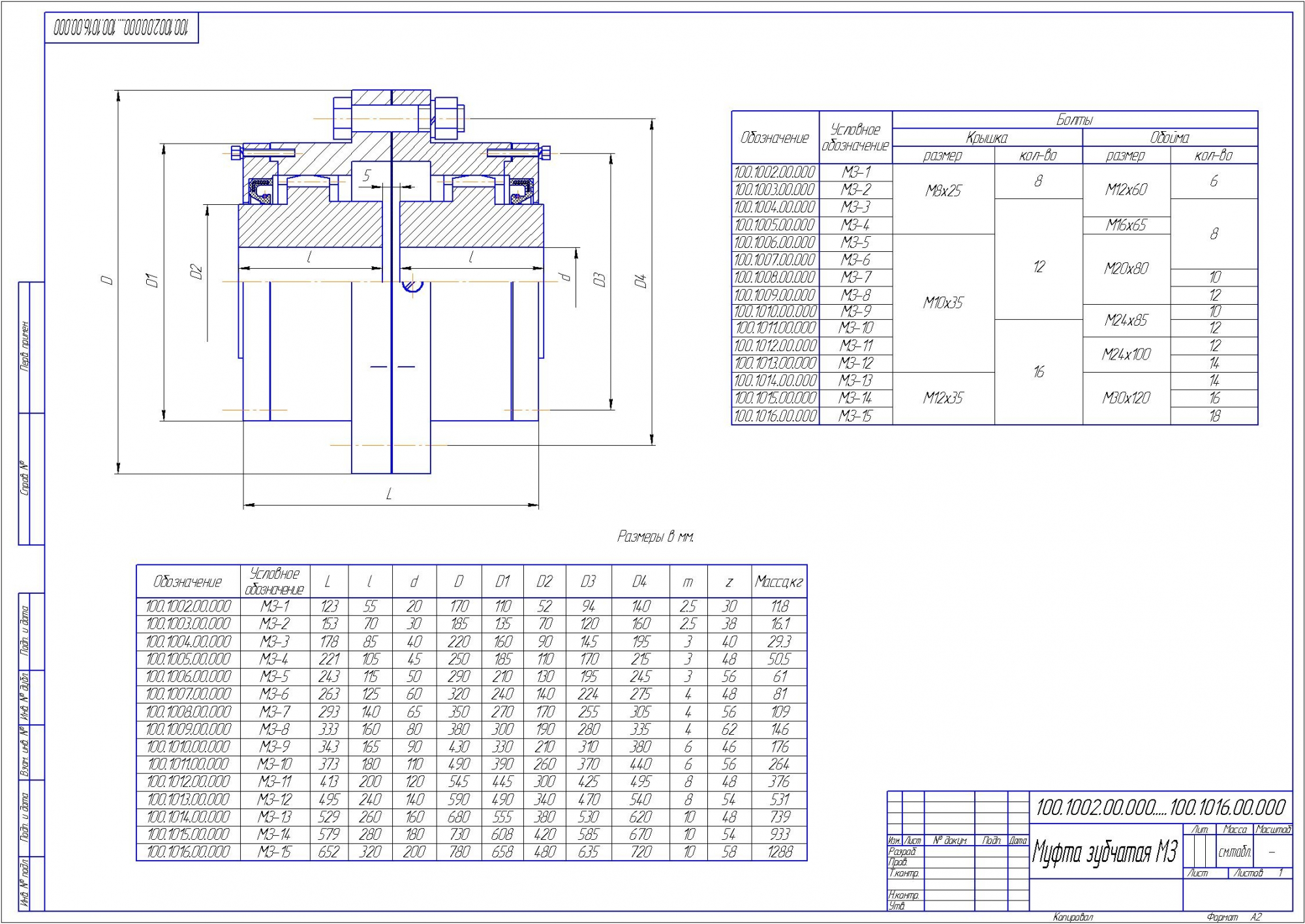

Основные технические характеристики

Номинальный крутящий момент: $10000 Н \cdot м$ (до $800 кг \cdot м$ ).
Максимальная частота вращения: $2800 об / мин$ .
Модуль зуба ( $m$ ): $3 мм$ .
Число зубьев ( $z$ ): $56 шт .$ .
Внешний диаметр муфты ( $D$ ): $290 мм$ .
Общая длина ( $L$ ): $242 мм$ .
Длина ( $L_{1}$ ): $245 мм$ .
Диаметр вала ( $d$ ): от $50$ до $90 мм$ (предварительная расточка — $50 мм$ ).
Маховый момент: $1, 8 кг \cdot м^{2}$ .
Масса без упаковки: $61 кг$ .
Количество крепёжных болтов: $8 шт .$ ( $М 16$ ).

Стандарты и соответствие

Конструкция и размеры соответствуют:

ГОСТ 5006‑55;
ГОСТ 5006‑94;
ГОСТ 50865‑96.

Особенности эксплуатации

Материал: сталь марок 40, 45, 40Х, 45Л, 50.
Смазка: перед запуском все зубья должны быть полностью покрыты смазкой; предусмотрено заправочное отверстие.
Техническое обслуживание: требуется каждые $4000$  часов работы.
Температурный режим: до $12 0^{\circ} C$ .
Монтаж: втулки растачиваются под конкретные размеры вала и шпонки непосредственно перед установкой.
Уплотнители: резиновые, обеспечивают защиту от вытекания смазки и попадания загрязнений.

Применение

Муфта используется в промышленном оборудовании, где требуется:

передача значительных крутящих моментов (до $10000 Н \cdot м$ );
компенсация несоосностей валов;
высокая надёжность и износостойкость.

Типичные сферы применения:

редукторы;
конвейеры;
подъёмно‑транспортное оборудование (краны, лебёдки);
насосные станции;
приводы тяжёлых машин и агрегатов.

Варианты исполнения

МЗ‑5 — стандартная подвижная муфта с двумя идентичными полумуфтами.
МЗП‑5 — модификация с одной полумуфтой МЗ‑5 и одной фланцевой полумуфтой для соединения через промежуточный вал.
