Муфта зубчатая МЗ-6

50 000 руб.

Муфта МЗ‑6 — жёсткая подвижная зубчатая муфта общепромышленного назначения. Предназначена для соединения соосных валов и передачи крутящего момента от 1000 до 90000 Н·м при наличии угловых, радиальных и осевых смещений.

Конструкция

Муфта состоит из:

двух полумуфт с зубчатыми венцами эвольвентного профиля;
разъёмной обоймы с зубьями сцепления;
крепёжных болтов (обычно 8 шт. М16);
резиновых уплотнителей;
заправочного отверстия для смазки.

Особенности:

втулки поставляются нерасточенными — расточка под конкретный вал и шпонку выполняется перед монтажом;
зубчатые венцы подвергаются закалке для повышения износостойкости;
компенсация смещений достигается за счёт боковых зазоров между зубьями и сферической формы выступов втулок.

Основные технические характеристики

Номинальный крутящий момент: $10 000-90 000 Н \cdot м$ (в зависимости от режима работы).
Максимальный крутящий момент: до $16000 Н \cdot м$ .
Максимальная частота вращения: $2500 об / мин$ .
Модуль зуба ( $m$ ): $4 мм$ .
Число зубьев ( $z$ ): $48 шт .$ .
Внешний диаметр муфты ( $D$ ): $320 мм$ .
Общая длина ( $L$ ): $262 мм$ .
Длина ( $L_{1}$ ): $265 мм$ .
Диаметр вала ( $d$ ): от $55$ до $105 мм$ (предварительная расточка — $55 мм$ ).
Маховый момент: $2, 8 кг \cdot м^{2}$ .
Масса без упаковки: $81 кг$ (для МЗ‑6), $160 кг$ (для МЗП‑6).
Допустимый перекос осей: не более $1^{\circ} 3 0^{'}$ .
Температурный режим эксплуатации: до $12 0^{\circ} C$ .

Стандарты и соответствие

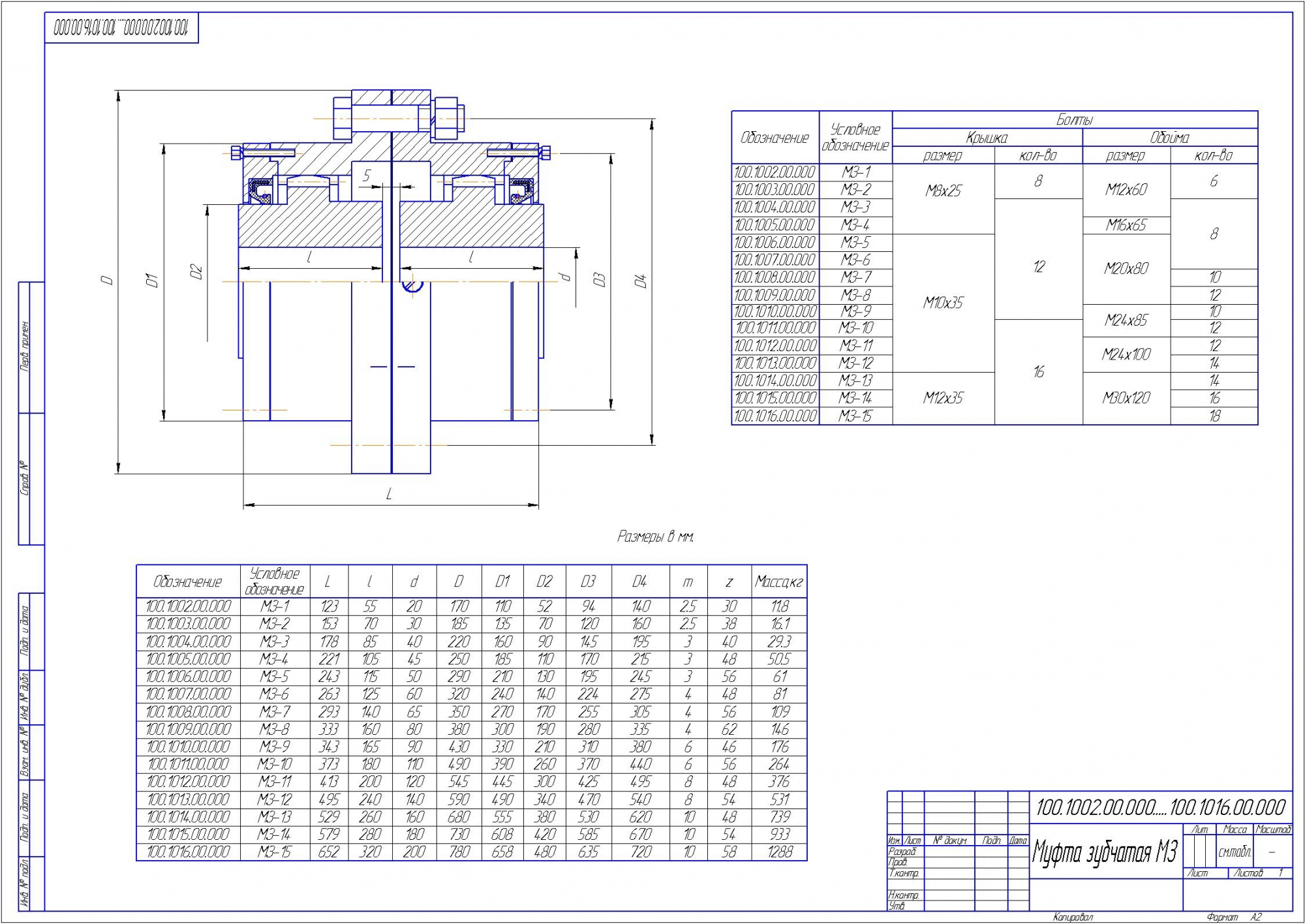

Конструкция и размеры соответствуют:

ГОСТ 5006‑55;
ГОСТ 5006‑94;
ГОСТ 50865‑96.

Материалы и обработка

Основной материал: углеродистые марки стали (40, 45, 40Х, 45Л, 50).
Термообработка: закалка зубчатых венцов для повышения износостойкости.
Защитное покрытие: антикоррозийное (по требованию заказчика).

Особенности эксплуатации

Смазка: перед запуском все зубья должны быть полностью покрыты смазкой; предусмотрено заправочное отверстие.
Техническое обслуживание: требуется каждые $4000$  часов работы.
Монтаж: втулки растачиваются под конкретные размеры вала и шпонки непосредственно перед установкой.
Уплотнители: резиновые, обеспечивают защиту от вытекания смазки и попадания загрязнений.
Контроль состояния: рекомендуется регулярная диагностика для выявления износа зубьев, увеличения диаметра отверстий и иных дефектов.

Применение

Муфта используется в промышленном оборудовании, где требуется:

передача значительных крутящих моментов (до $90000 Н \cdot м$ );
компенсация несоосностей валов;
высокая надёжность и износостойкость.

Типичные сферы применения:

редукторы;
конвейеры;
подъёмно‑транспортное оборудование (краны, лебёдки);
насосные станции;
приводы тяжёлых машин и агрегатов.

Варианты исполнения

МЗ‑6 — стандартная подвижная муфта с двумя идентичными полумуфтами.
МЗП‑6 — модификация с одной полумуфтой МЗ‑6 и одной фланцевой полумуфтой для соединения через промежуточный вал (масса — $160 кг$ ).
