Муфта зубчатая МЗ-7

79 000 руб.

Муфта зубчатая МЗ‑7: описание и характеристики

Муфта МЗ‑7 — жёсткая подвижная зубчатая муфта общепромышленного назначения. Предназначена для соединения соосных валов и передачи крутящего момента (от 1000 до 90 000 Н·м) при наличии угловых, радиальных и осевых смещений.

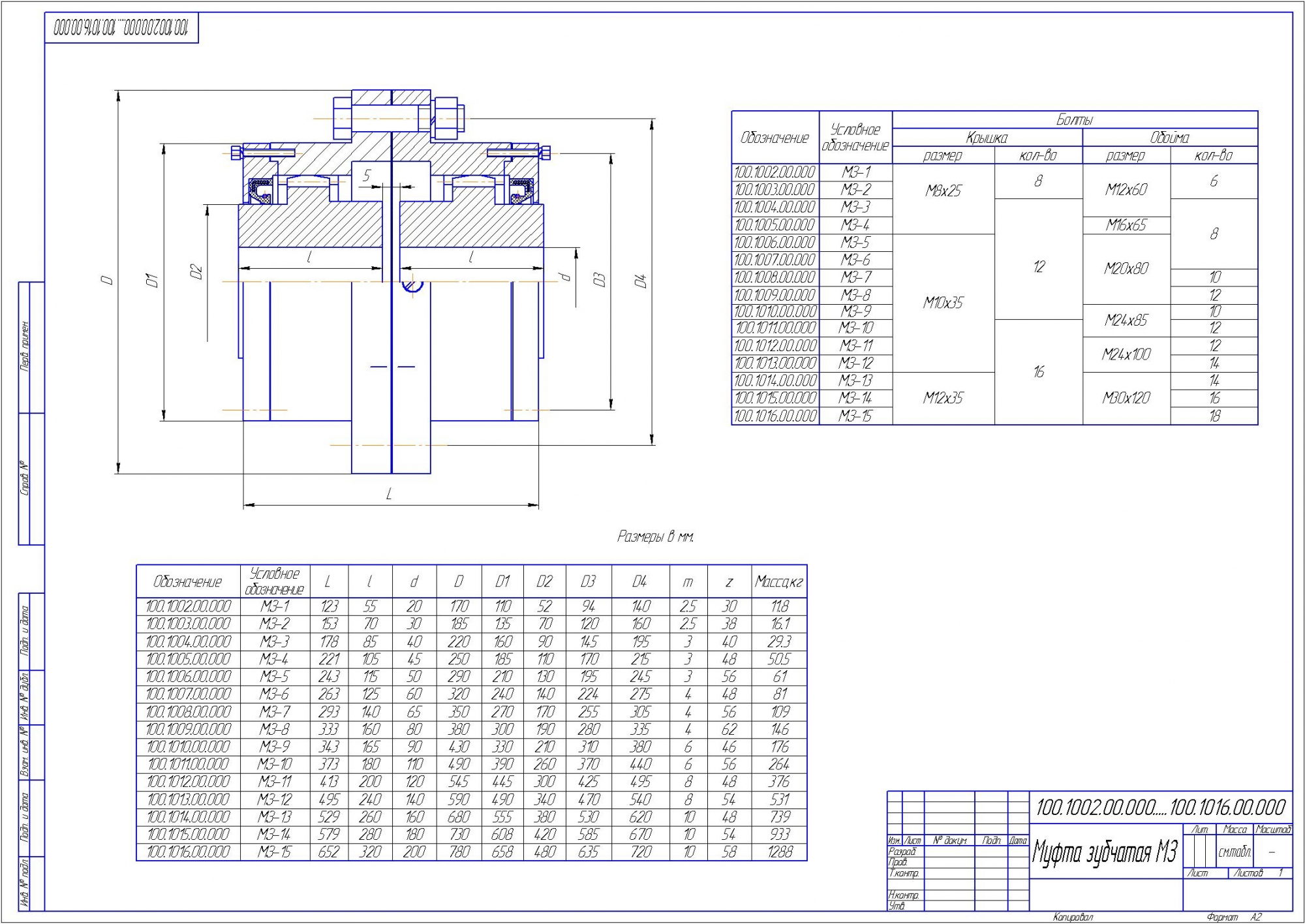

Конструкция

Муфта состоит из:

двух зубчатых втулок;
двух крышек (обойм);
крепёжных болтов (8 шт. М20);
заправочного отверстия для смазки;
уплотнителей.

Ключевые особенности:

втулки поставляются нерасточенными — расточка под конкретный вал и шпонку выполняется перед монтажом;
зубчатые венцы подвергаются закалке для повышения износостойкости;
компенсация смещений достигается за счёт:
- боковых зазоров между зубьями;
- сферической формы выступов втулок.

Основные технические характеристики

Номинальный крутящий момент: $16000 Н \cdot м$ ( $1900 кг \cdot м$ ).
Максимальная частота вращения: $2120 об / мин$ .
Модуль зуба ( $m$ ): $4, 0 мм$ .
Число зубьев ( $z$ ): $56 шт .$ .
Внешний диаметр муфты ( $D$ ): $350 мм$ .
Общая длина ( $L$ ): $292 мм$ .
Диаметр вала ( $d$ ): от $65$ до $120 мм$ (предварительная расточка — $60 мм$ ).
Масса без упаковки: $109 кг$ (для МЗ‑7), $222 кг$ (для МЗП‑7).
Допустимый перекос осей: не более $1^{\circ} 3 0^{'}$ .
Маховый момент: значение не регламентировано.
Климатическое исполнение: У2.

Стандарты и соответствие

Конструкция и размеры соответствуют:

ГОСТ 5006‑55;
ГОСТ 50865‑96.

Материалы и обработка

Основной материал: сталь марок 40, 40Х, 45Л, 50.
Термообработка: закалка зубчатых венцов.
Защитное покрытие: антикоррозийное (по требованию заказчика).

Особенности эксплуатации

Смазка: перед запуском все зубья должны быть полностью покрыты смазкой; предусмотрено заправочное отверстие.
Техническое обслуживание: требуется каждые $4000$  часов работы.
Монтаж:
- втулки растачиваются под конкретные размеры вала и шпонки перед установкой;
- обязательна проверка соосности валов.
Уплотнители: защищают от вытекания смазки и попадания загрязнений.
Контроль состояния: регулярная диагностика на износ зубьев, увеличение диаметра отверстий и иные дефекты.

Применение

Муфта используется в промышленном оборудовании, где требуется:

передача значительных крутящих моментов (до $16000 Н \cdot м$ );
компенсация несоосностей валов;
высокая надёжность и износостойкость.

Типичные сферы применения:

редукторы;
конвейеры;
подъёмно‑транспортное оборудование (краны, лебёдки);
насосные станции;
приводы тяжёлых машин и агрегатов.

Варианты исполнения

МЗ‑7 — стандартная подвижная муфта с двумя идентичными полумуфтами.
МЗП‑7 — модификация с одной полумуфтой МЗ‑7 и одной фланцевой полумуфтой для соединения через промежуточный вал (масса — $222 кг$ ).
