Муфта зубчатая МЗ-8

92 000 руб.

Муфта зубчатая МЗ‑8: описание и характеристики

Муфта МЗ‑8 — жёсткая подвижная зубчатая муфта общепромышленного назначения. Предназначена для соединения соосных валов и передачи крутящего момента с компенсацией угловых, радиальных и осевых смещений.

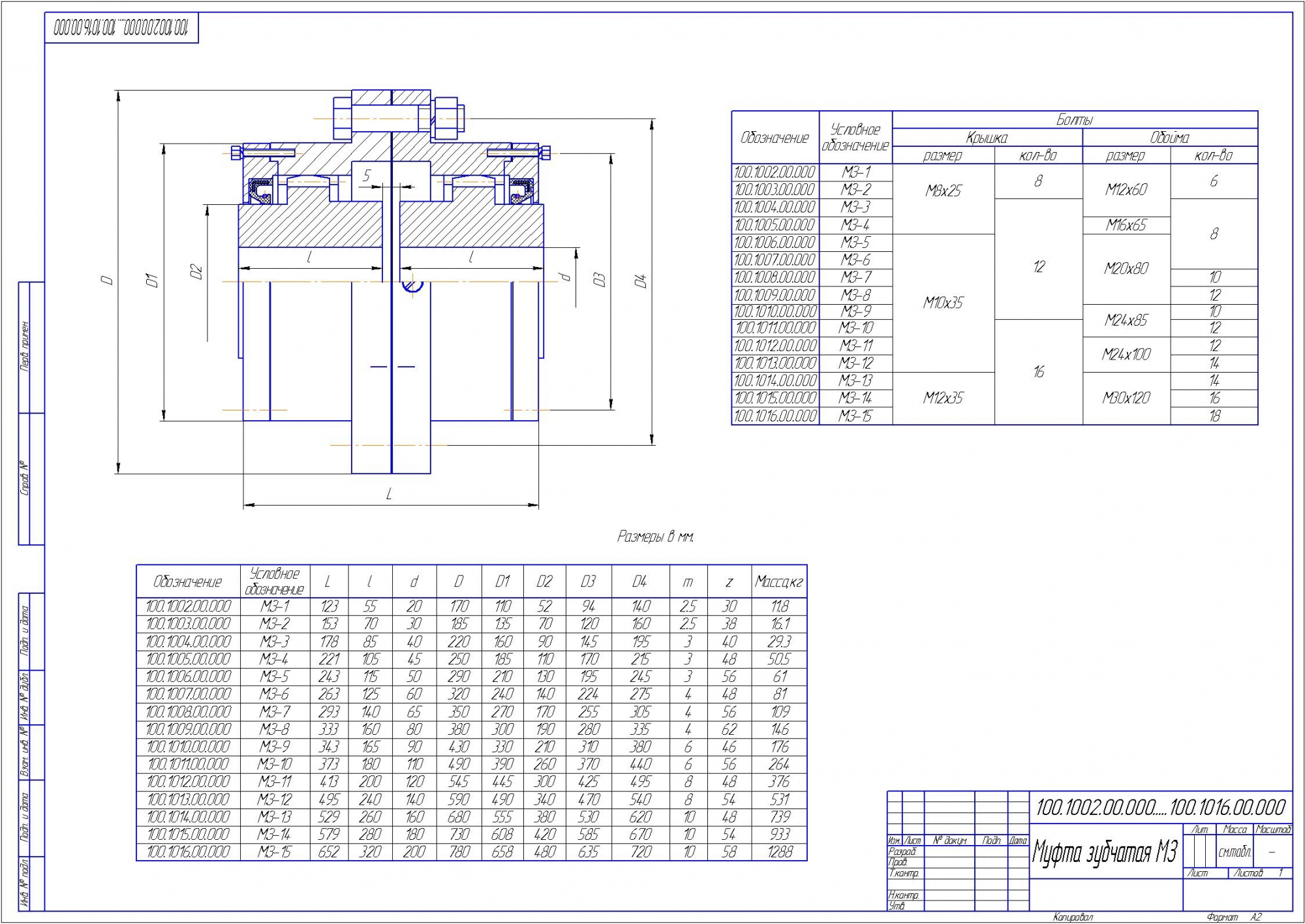

Конструкция

Муфта состоит из:

двух полумуфт с зубчатыми венцами эвольвентного профиля;
разъёмной обоймы с зубьями сцепления;
крепёжных болтов (8 шт. М20);
заправочного отверстия для смазки;
уплотнителей (крышек с манжетами).

Ключевые особенности:

втулки поставляются нерасточенными — расточка под конкретный вал и шпонку выполняется перед монтажом;
зубчатые венцы подвергаются закалке для повышения износостойкости;
компенсация смещений достигается за счёт:
- боковых зазоров между зубьями;
- сферической формы выступов втулок.

Основные технические характеристики

Номинальный крутящий момент: $31500 Н \cdot м$ ( $2360 кг \cdot м$ ).
Максимальный крутящий момент: до $25000 Н \cdot м$ .
Максимальная частота вращения: $1900 об / мин$ .
Модуль зуба ( $m$ ): $4, 0 мм$ .
Число зубьев ( $z$ ): $62 шт .$ .
Внешний диаметр муфты ( $D$ ): $380 мм$ .
Общая длина ( $L$ ): $332 мм$ .
Длина ( $L_{1}$ ): $316 мм$ .
Диаметр вала ( $d$ ): от $75$ до $140 мм$ (предварительная расточка — $75 мм$ ).
Маховый момент: $8, 3 кг \cdot м^{2}$ .
Масса без упаковки:
- $146 кг$ (для МЗ‑8);
- $294 кг$ (для МЗП‑8).
Допустимый перекос осей: не более $1^{\circ} 3 0^{'}$ .
Температурный режим эксплуатации: до $12 0^{\circ} C$ .
Климатическое исполнение: У2.

Стандарты и соответствие

Конструкция и размеры соответствуют:

ГОСТ 5006‑55;
ГОСТ 5006‑83;
ГОСТ 50865‑96.

Материалы и обработка

Основной материал: высокоуглеродистая сталь (марки 40, 40Х, 45Л, 50).
Термообработка: закалка зубчатых венцов для повышения прочности и долговечности.
Защитное покрытие: антикоррозийное (по требованию заказчика).

Особенности эксплуатации

Смазка: перед запуском все зубья должны быть полностью покрыты смазкой; предусмотрено заправочное отверстие.
Техническое обслуживание: требуется каждые $4000$  часов работы.
Монтаж:
- втулки растачиваются под конкретные размеры вала и шпонки перед установкой;
- обязательна проверка соосности валов.
Уплотнители: защищают от вытекания смазки и попадания загрязнений.
Контроль состояния: регулярная диагностика на износ зубьев, увеличение диаметра отверстий и иные дефекты.
Ресурс работы: не менее $17000$  часов (при соблюдении условий эксплуатации).

Применение

Муфта используется в промышленном оборудовании, где требуется:

передача значительных крутящих моментов (до $31500 Н \cdot м$ );
компенсация несоосностей валов;
высокая надёжность и износостойкость.

Типичные сферы применения:

редукторы;
конвейеры;
подъёмно‑транспортное оборудование (краны, лебёдки);
насосные станции;
приводы тяжёлых машин и агрегатов.

Варианты исполнения

МЗ‑8 — стандартная подвижная муфта с двумя идентичными полумуфтами.
МЗП‑8 — модификация с одной полумуфтой МЗ‑8 и одной фланцевой полумуфтой для соединения через промежуточный вал (масса — $294 кг$ ).
