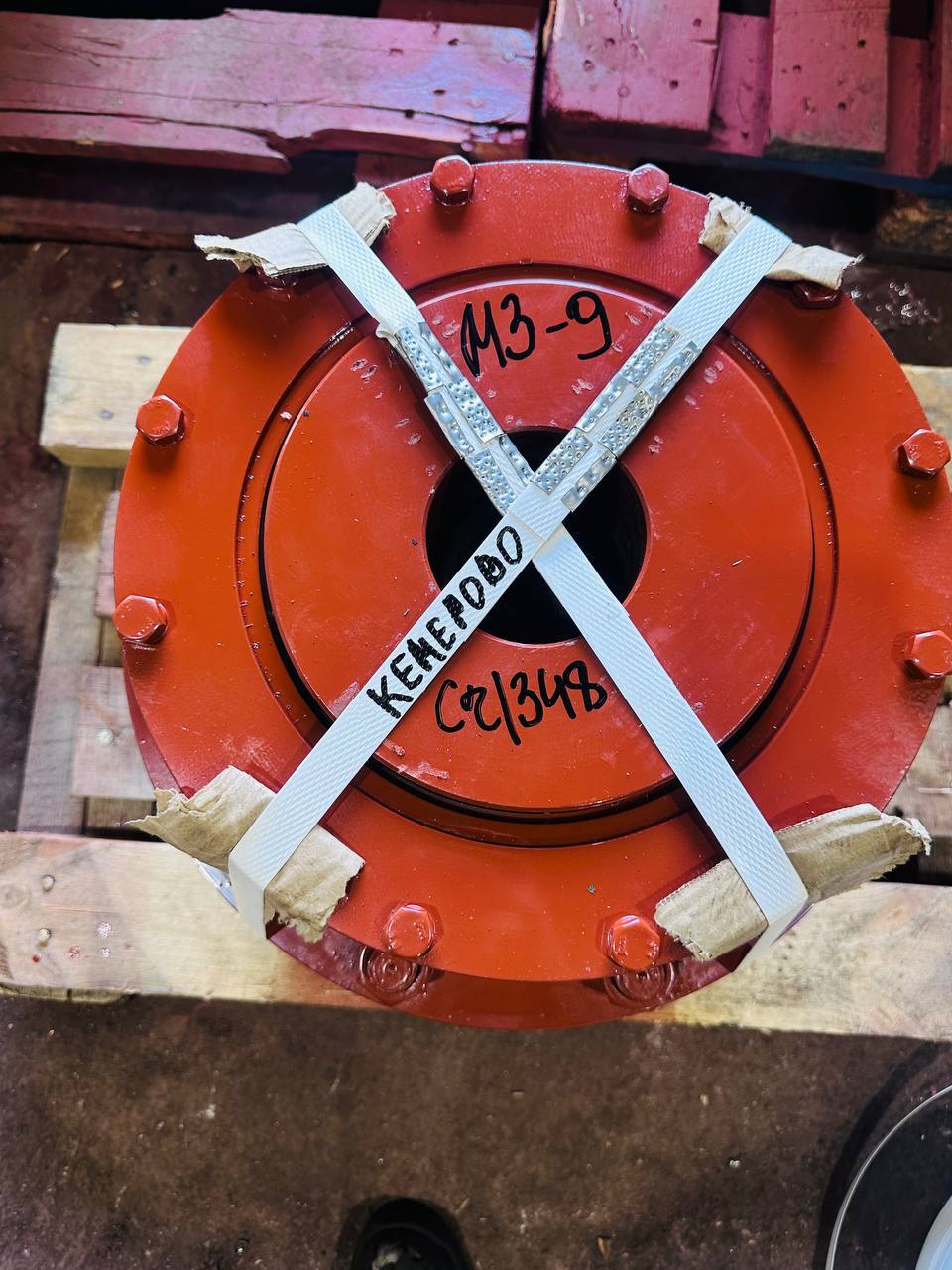

Муфта зубчатая МЗ-9

110 000 руб.

Муфта зубчатая МЗ‑9: описание и характеристики

Муфта МЗ‑9 — жёсткая подвижная зубчатая муфта общепромышленного назначения. Предназначена для соединения горизонтальных соосных валов, передачи крутящего момента до 40 000 Н·м и компенсации радиальных смещений, перекосов.

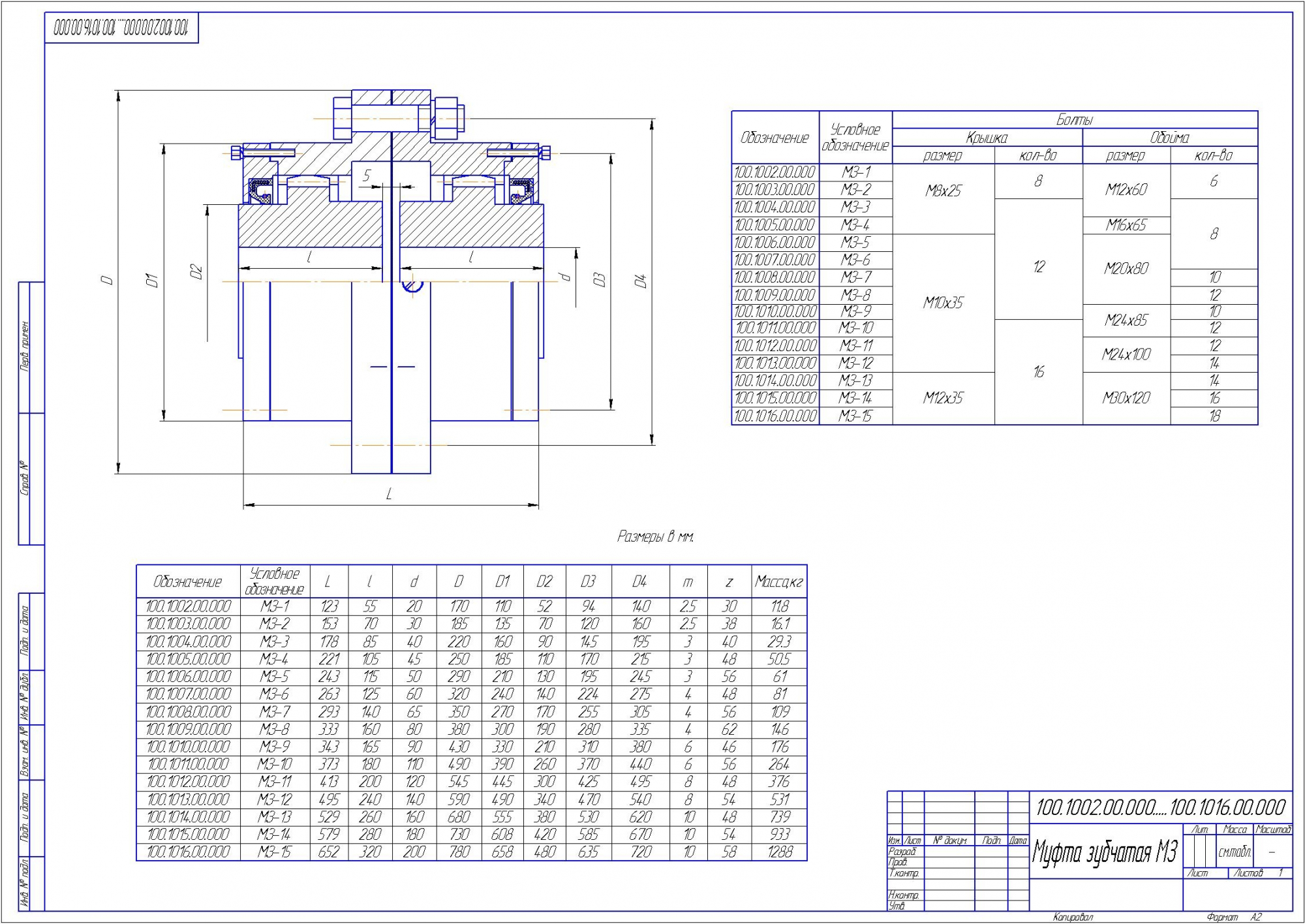

Конструкция

Муфта состоит из:

двух полумуфт (втулка + обойма);
разъёмной обоймы с зубьями сцепления;
крепёжных болтов (8 шт. М24);
крышек с манжетами;
заправочного отверстия для смазки.

Ключевые особенности:

втулки поставляются нерасточенными (черновое отверстие под расточку — 90 мм);
зубчатые венцы с эвольвентным зацеплением подвергаются закалке;
компенсация смещений достигается за счёт:
- боковых зазоров между зубьями;
- сферической формы выступов втулок.

Основные технические характеристики

Максимальный крутящий момент: $40000 Н \cdot м$ .
Максимальная частота вращения: $1700 об / мин$ .
Модуль зуба ( $m$ ): $6, 0 мм$ .
Число зубьев ( $z$ ): $46 шт .$ .
Внешний диаметр муфты ( $D$ ): $430 мм$ .
Ширина обоймы ( $D_{2}$ ): $340 мм$ .
Общая длина ( $L$ ): $340 мм$ .
Диаметр вала:
- черновой под расточку: $89 мм$ ;
- минимальный под расточку: $90 мм$ ;
- максимальный под расточку: $160 мм$ .
Объём масла: $1, 3 л$ .
Масса без упаковки:
- $187 кг$ (для МЗ‑9);
- $355 кг$ (для МЗП‑9).
Допустимый перекос осей: не более $1^{\circ} 3 0^{'}$ .
Климатическое исполнение: У2.

Стандарты и соответствие

Конструкция и размеры соответствуют:

ГОСТ 5006‑55;
ГОСТ 5006‑94;
ГОСТ 50865‑96.

Материалы и обработка

Основной материал: сталь марок 40, 45, 40Х, 45Л, 50.
Термообработка: закалка зубчатых венцов для повышения износостойкости.
Защитное покрытие: антикоррозийное (по требованию заказчика).

Особенности эксплуатации

Смазка: перед запуском все зубья должны быть полностью покрыты смазкой; предусмотрено заправочное отверстие.
Техническое обслуживание: требуется каждые $4000$  часов работы.
Монтаж:
- втулки растачиваются под конкретные размеры вала и шпонки перед установкой;
- обязательна проверка соосности валов;
- возможна горячая или холодная посадка на вал.
Уплотнители (манжеты): защищают от вытекания смазки и попадания загрязнений.
Контроль состояния: регулярная диагностика на износ зубьев, увеличение диаметра отверстий, коррозию, поломку элементов.
Режим работы: рассчитан на непрерывную эксплуатацию (24/7).

Применение

Муфта используется в промышленном оборудовании, где требуется:

передача высоких крутящих моментов (до $40000 Н \cdot м$ );
компенсация несоосностей валов;
высокая надёжность и износостойкость.

Типичные сферы применения:

тяжёлое машиностроение;
металлургическая промышленность;
горнодобывающая промышленность;
энергетика;
нефтегазовая промышленность;
производство цемента и строительных материалов;
редукторы;
конвейеры;
подъёмно‑транспортное оборудование (краны, лебёдки).

Варианты исполнения

МЗ‑9 — стандартная подвижная муфта с двумя идентичными полумуфтами.
МЗП‑9 — модификация с одной полумуфтой МЗ‑9 и одной глухой фланцевой полумуфтой для соединения через промежуточный вал (масса — $355 кг$ ).

Расшифровка маркировки

Пример: МЗ‑9‑Н90

МЗ‑9 — тип и номер муфты;
Н90 — диаметр посадочных отверстий $90 мм$ без торцевого крепления на валах.
