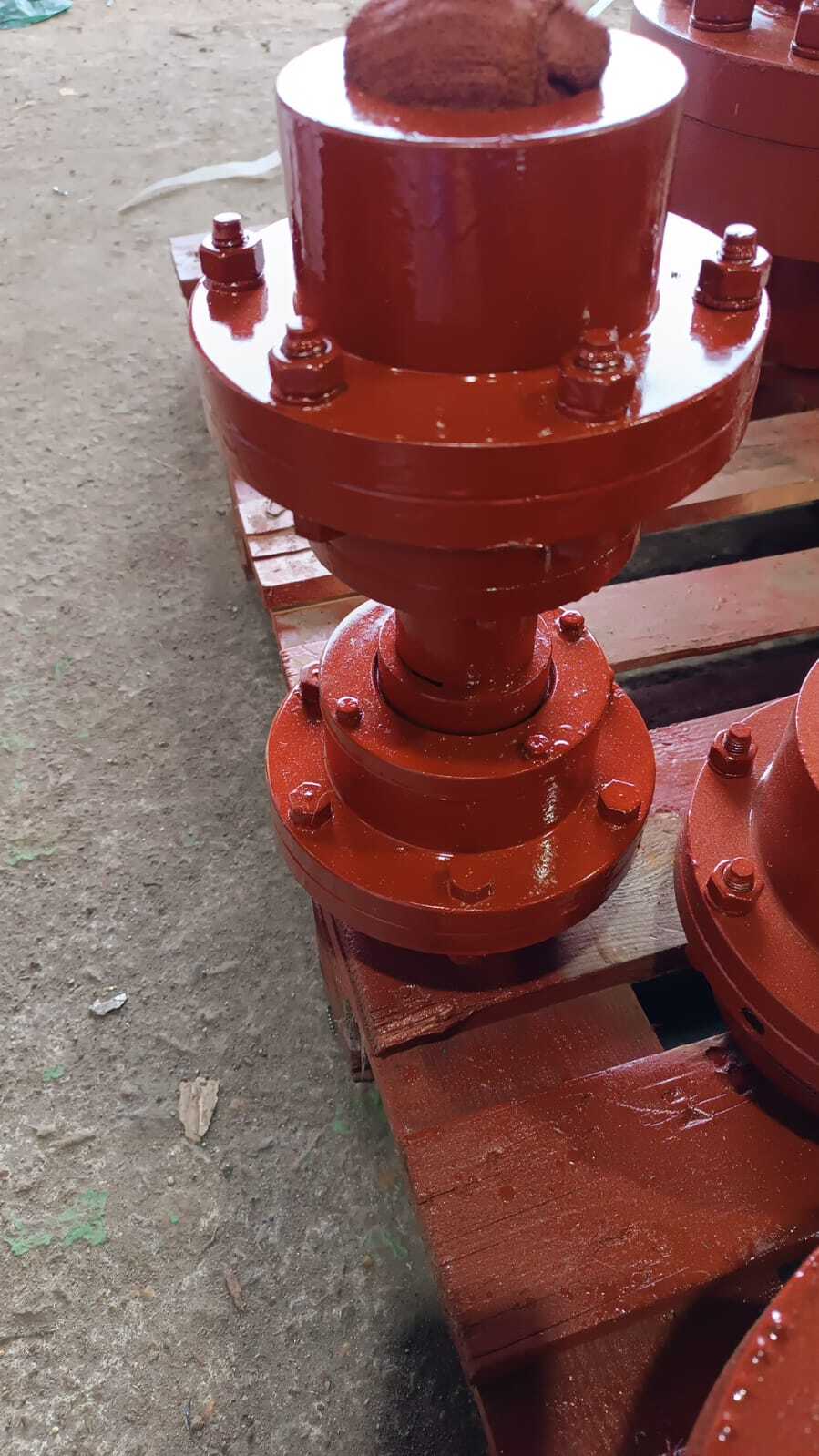

Муфта зубчатая МЗП с промежуточным валом
Муфта зубчатая МЗП (с промежуточным валом): общее описание
Муфта МЗП — это зубчатая соединительная муфта для передачи вращения и крутящего момента между двумя соосными валами на расстоянии посредством промежуточного вала. Относится к категории муфт общего назначения, регламентируется ГОСТ 5006‑83 (ранее ГОСТ 5006‑55) и ГОСТ 50865‑96.
Конструктивное исполнение
Муфта состоит из двух полумуфт:
-
Первая полумуфта — с зубчатой втулкой и обоймой с зубчатым зацеплением.
-
Вторая полумуфта — фланцевая, предназначена для установки промежуточного вала.
Для соединения валов с использованием промежуточного вала требуется комплект из двух муфт типа МЗП.
Ключевые элементы конструкции:
-
зубчатое зацепление (обеспечивает передачу момента и компенсацию перекосов);
-
фланцевая полумуфта (для запрессовки промежуточного вала);
-
болты для жёсткого соединения полумуфт;
-
резиновый сальник (предотвращает утечку смазки);
-
отверстие для подачи смазочного материала.
Основные функции
-
передача крутящего момента;
-
компенсация угловых, радиальных и осевых смещений валов;
-
обеспечение надёжного соединения на расстоянии через промежуточный вал.
Технические характеристики (диапазон по типоразмерам)
-
Передаваемый крутящий момент: от 1 000 до 250 000 Н·м (зависит от типоразмера муфты).
-
Максимальная частота вращения: варьируется в зависимости от типоразмера (например, для МЗП‑1 — 6 300 об/мин, для МЗП‑17 — 630 об/мин).
-
Диапазон диаметров валов: от 19 мм (МЗП‑1) до 320 мм (МЗП‑17) и более.
-
Масса: от 20,5 кг (МЗП‑1) до нескольких тонн (в зависимости от типоразмера).
-
Допустимая температура эксплуатации: не более 120 °C.
Конкретные значения параметров определяются типоразмером муфты (МЗП‑1, МЗП‑2, …, МЗП‑19 и т. д.).
Область применения
Муфты МЗП широко используются в:
-
подъёмно‑транспортном оборудовании (краны, лебёдки, конвейеры);
-
промышленных приводах (прокатные станы, дробилки, мельницы);
-
энергетическом оборудовании (насосы, компрессоры, генераторы);
-
горнодобывающей и металлургической технике;
-
судостроении и портовом оборудовании;
-
редукторных приводах.
Чаще всего применяются для соединения валов электродвигателей и редукторов.
Особенности эксплуатации
-
Смазка:
-
обязательна заправка смазкой;
-
работа без смазки приводит к ускоренному износу зубьев;
-
регулярная проверка уровня и состояния смазки;
-
замена смазки согласно регламенту обслуживания.
-
-
Герметичность:
-
контроль состояния резинового сальника;
-
предотвращение утечек масла.
-
-
Монтаж и обслуживание:
-
использование монтажных приспособлений для исключения повреждений;
-
выверка соосности валов;
-
проверка затяжки болтовых соединений;
-
осмотр зубьев на наличие износа, сколов, трещин.
-
Критерии замены
Муфту следует заменить при обнаружении:
-
износа зубьев более 30 % от первоначальной толщины;
-
трещин или сколов на зубьях;
-
повышенного шума или вибрации при работе;
-
нарушения герметичности уплотнений;
-
заметного люфта или перекоса при вращении;
-
утечек масла, не устраняемых заменой сальников;
-
деформации болтов или других элементов конструкции.
Обозначение и маркировка
Маркировка муфты включает:
-
сокращённое название (МЗП);
-
исполнение втулки;
-
диаметр посадочного отверстия;
-
номинальный крутящий момент;
-
климатическое исполнение.
Пример обозначения: Муфта МЗП10‑Т180 ГОСТ 5006‑55 (муфта типа МЗП, номер 10, с цилиндрическими отверстиями во втулках диаметром 180 мм и торцевым креплением на валах).
Важные замечания
-
Муфты поставляются, как правило, с нерасточенными отверстиями — расточка выполняется под конкретный вал при монтаже.
-
Для обеспечения долговечности необходимо соблюдать регламент технического обслуживания (смазка, контроль состояния, замена изношенных элементов).
-
При монтаже следует строго соблюдать требования по соосности и затяжке болтов, указанные в технической документации.
