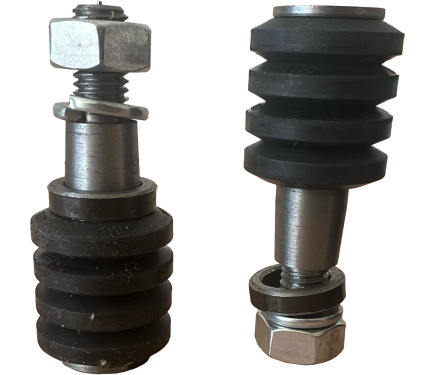

Палец П-1 в сборе
Палец П‑1 в сборе: описание и характеристики
Палец П‑1 в сборе — готовый комплект для монтажа упруго‑втулочно‑пальцевых муфт (МУВП). Предназначен для надёжного соединения валов, передачи крутящего момента, поглощения вибраций и компенсации несоосности.
Состав комплекта
В комплект «Палец П‑1 в сборе» входят:
-
палец МУВП — основной элемент, передающий усилие (изготовлен из высокопрочной стали);
-
упругие втулки (резиновые или полиуретановые) — демпфирующие элементы, поглощающие вибрации и ударные нагрузки;
-
гайка;
-
гровер (пружинная шайба);
-
распорная втулка.
Основные функции
-
передача крутящего момента между валами;
-
поглощение вибраций и ударных нагрузок;
-
компенсация небольших перекосов и смещений валов (несоосности);
-
обеспечение эластичного и надёжного соединения.
Технические параметры
-
материал пальца: высоколегированная сталь (марки 40Х, 45 и аналогичные);
-
тип втулок: резиновые или полиуретановые (в зависимости от исполнения);
-
основные размеры (ориентировочные, могут варьироваться в зависимости от производителя):
-
диаметр пальца — 10 мм;
-
резьба — М8;
-
общая длина — 45 мм;
-
диаметр упорной шляпки — 15 мм.
-
Преимущества комплекта
-
готовность к монтажу: не требуется подбирать отдельные компоненты — всё включено в комплект;
-
гарантия совместимости: компоненты подобраны для оптимальной работы муфты;
-
надёжность: качественные материалы и точная сборка обеспечивают долговечность;
-
простота установки: монтаж не требует специального оборудования или сложных навыков;
-
защита оборудования: упругие втулки снижают износ муфты и соединяемых механизмов.
Область применения
Комплект используется в упруго‑втулочно‑пальцевых муфтах (МУВП) для соединения валов в:
-
электродвигателях и насосах;
-
редукторах и приводимых механизмах;
-
генераторах и силовых установках;
-
другом промышленном оборудовании, где требуется эластичное и надёжное соединение валов.
Совместимость
Палец П‑1 подходит для муфт:
-
МУВП‑1;
-
МУВП‑2;
-
МУВП‑3;
-
МУВП‑4.
Рекомендации по монтажу и эксплуатации
-
Подготовка: проверьте комплектность и отсутствие повреждений компонентов.
-
Установка:
-
вставьте палец в соответствующие отверстия полумуфт;
-
наденьте упругие втулки на палец;
-
установите распорную втулку и гровер;
-
закрепите гайкой, затянув с требуемым моментом.
-
-
Контроль:
-
убедитесь в отсутствии люфтов и перекосов;
-
проверьте плотность прилегания втулок к поверхностям;
-
периодически осматривайте состояние упругих втулок (при износе — замените).
-
-
Эксплуатация:
-
избегайте перегрузок, превышающих расчётные параметры муфты;
-
следите за соосностью валов;
-
при работе в агрессивных средах или при высоких температурах выбирайте исполнение с соответствующими материалами втулок.
-
